Technische Daten
Spitzenhöhe | 210 mm |
Spitzenweite | |
Umlaufdurchmesser über Bett | 420 mm |
Umlaufdurchmesser in der Kröpfung | 580 mm |
Umlaufdurchmesser über Support | 250 mm |
Spindelbohrung | 52 mm |
Spindelnase | Camlock D1-6 |
Drehzahlbereich | 45 - 1800 U/min; 16 Stufen |
Bereich Längsvorschübe | 0,05 - 1,7 mm/U; 17 Stufen |
Bereich Planvorschübe | 0,025 - 0,85 mm/U; 17 Stufen |
Metrische Gewinde | 0,2 - 14 mm/U; 39 Stufen |
Zollgewinde | 2 - 72 Gang/1; 45 Stufen |
Modulgewinde | 0,3 - 3,5 MP; 18 Stufen |
Diametralgewinde | 8 - 44 DP; 21 Stufen |
Pinolendurchmesser | 50 mm |
Pinolenweg | 120 mm |
Pinolenaufnahme | Morse Konus 4 |
Motorleistung | 4,4 kW/400 Volt |
Gewicht | 1.270,00 kg |
Abmessungen | 1940 x 850 x 1320 mm |
Dokumente
Ausstattung
- gefertigt nach DIN 8605
- Zahnräder gehärtet und geschliffen
- nachstellbare Hauptspindellager
- Überlastkupplung für Vorschub
- Anschlag mit Mikrometerschraube
- Revolveranschlag mit Feineinstellung
- Bettbrücke

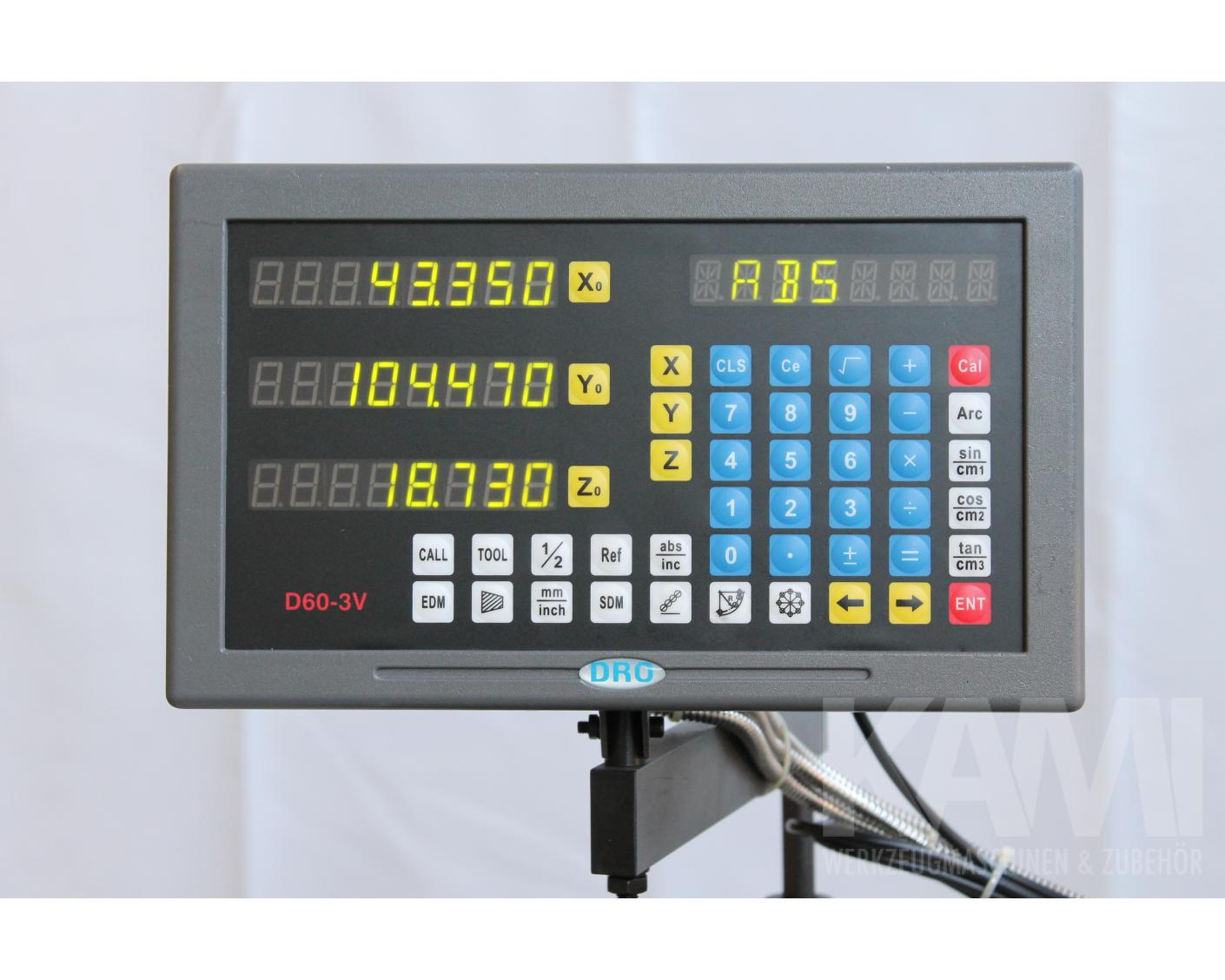

- Digitalanzeige
Lieferumfang (Im Preis enthalten)

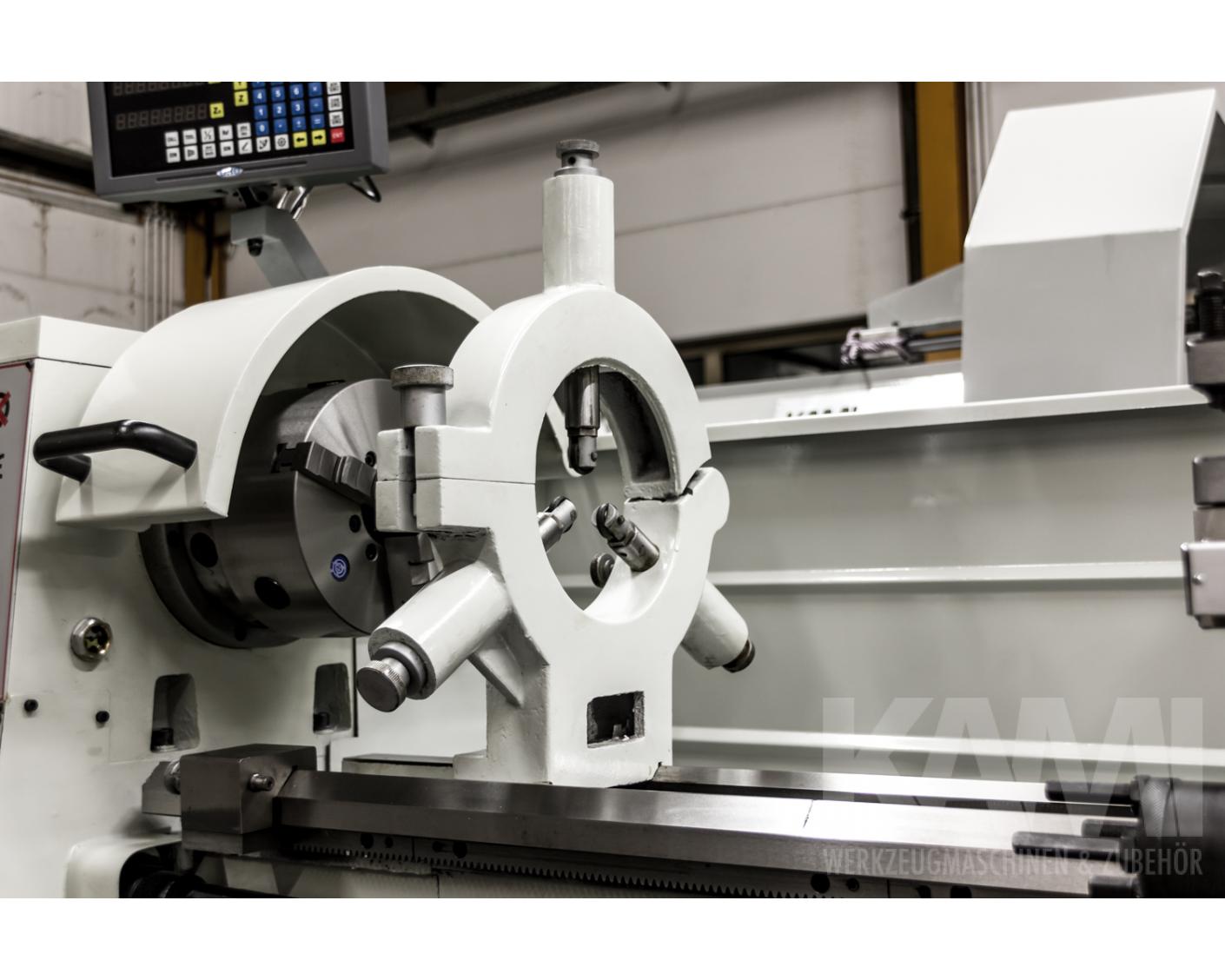

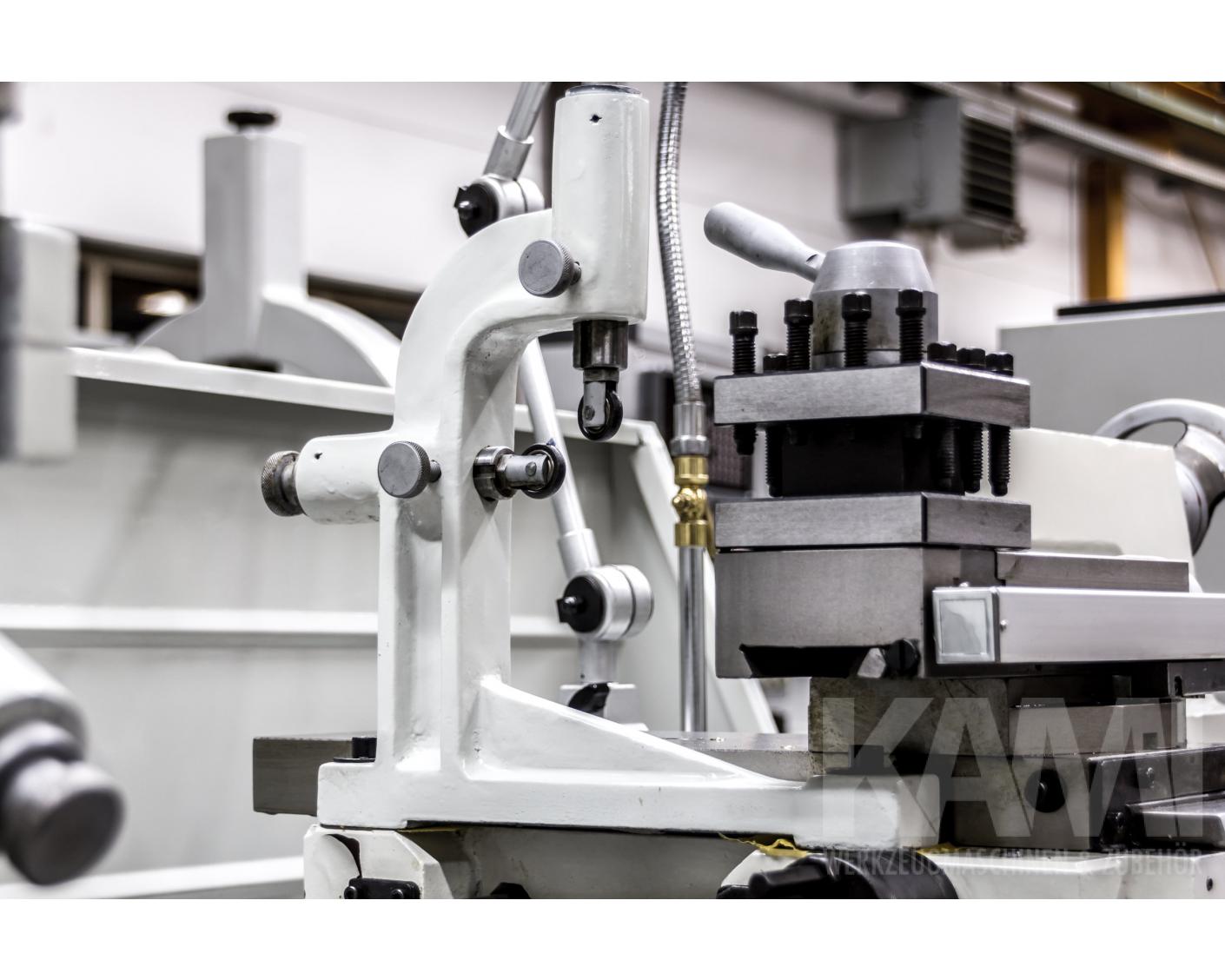

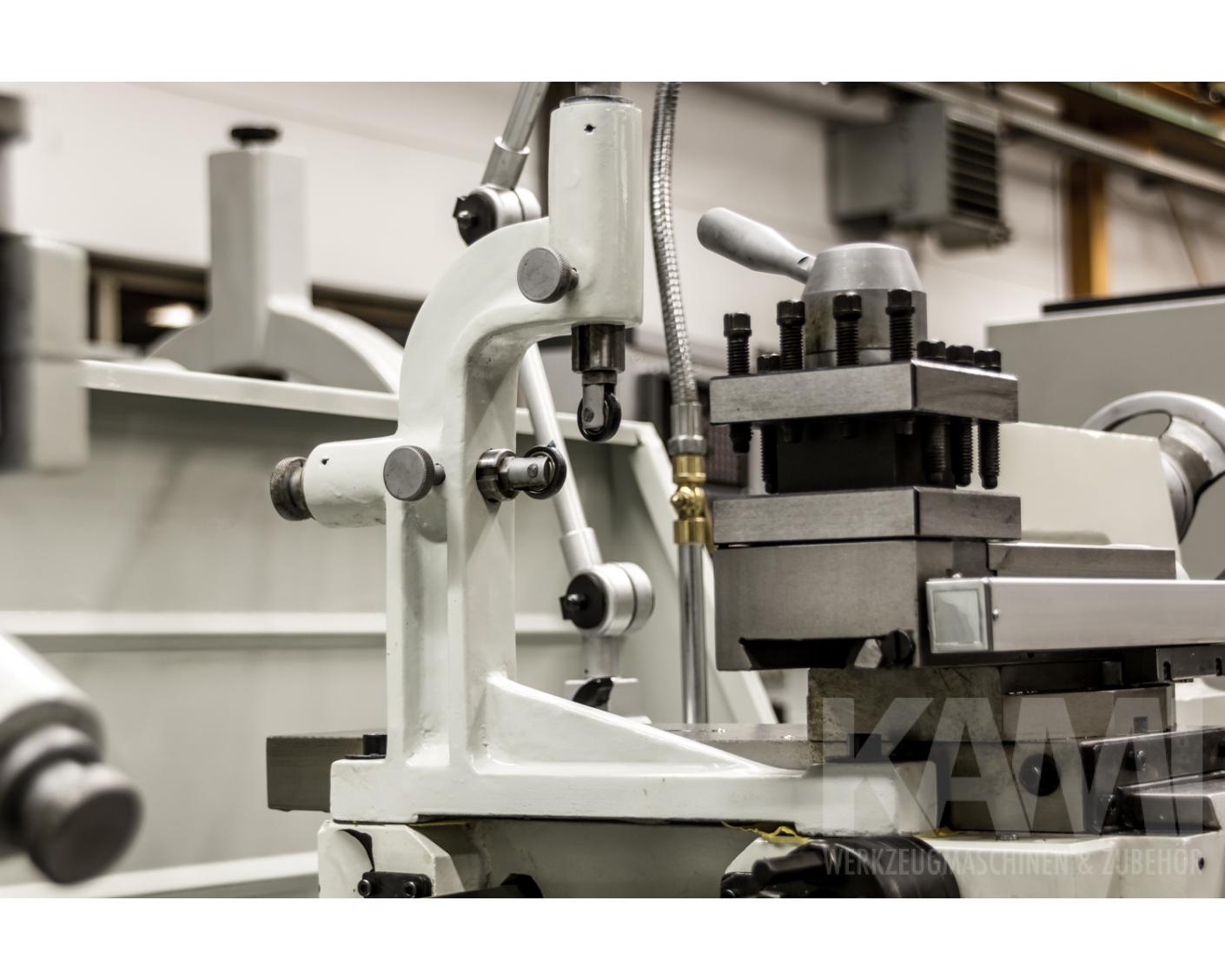

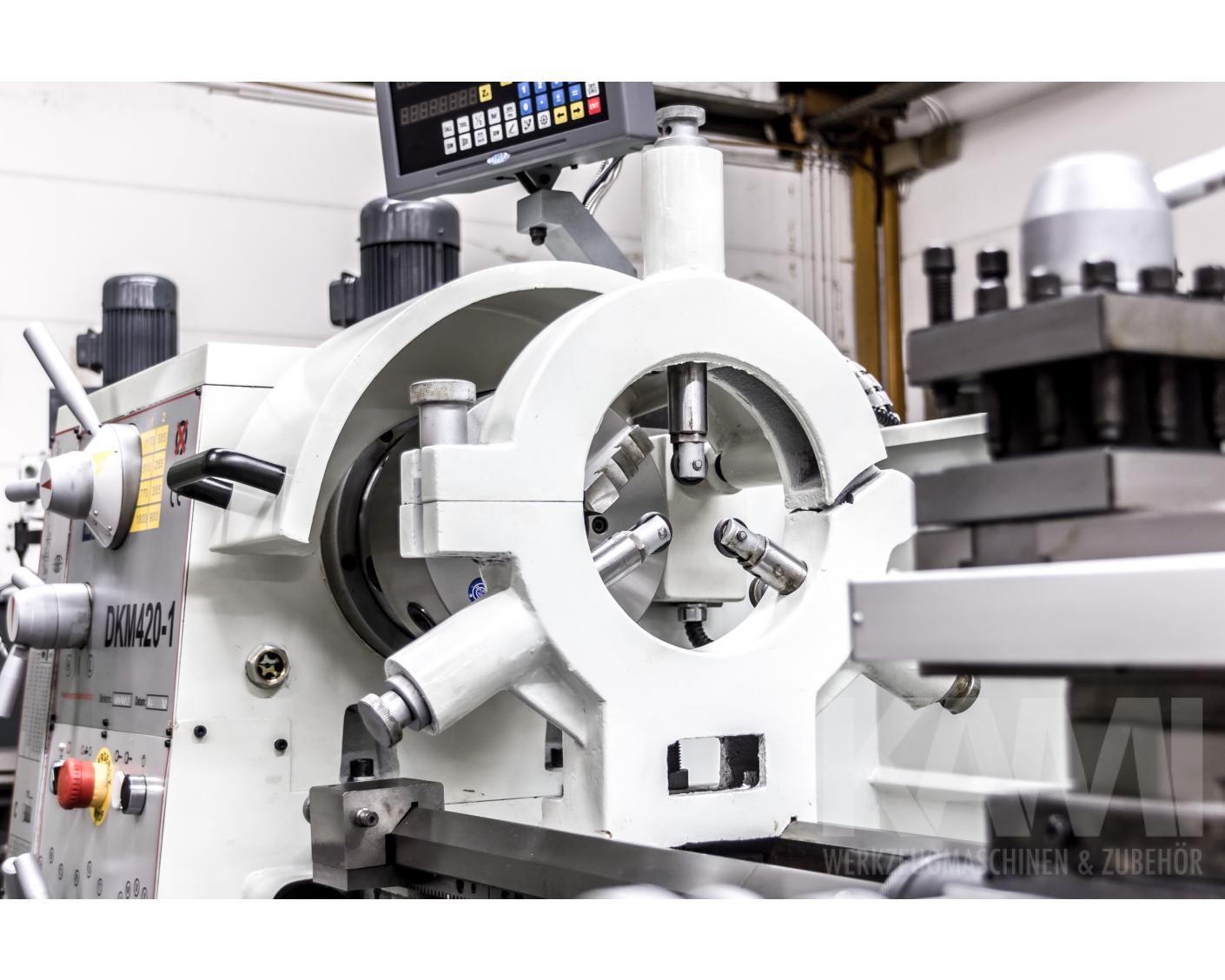

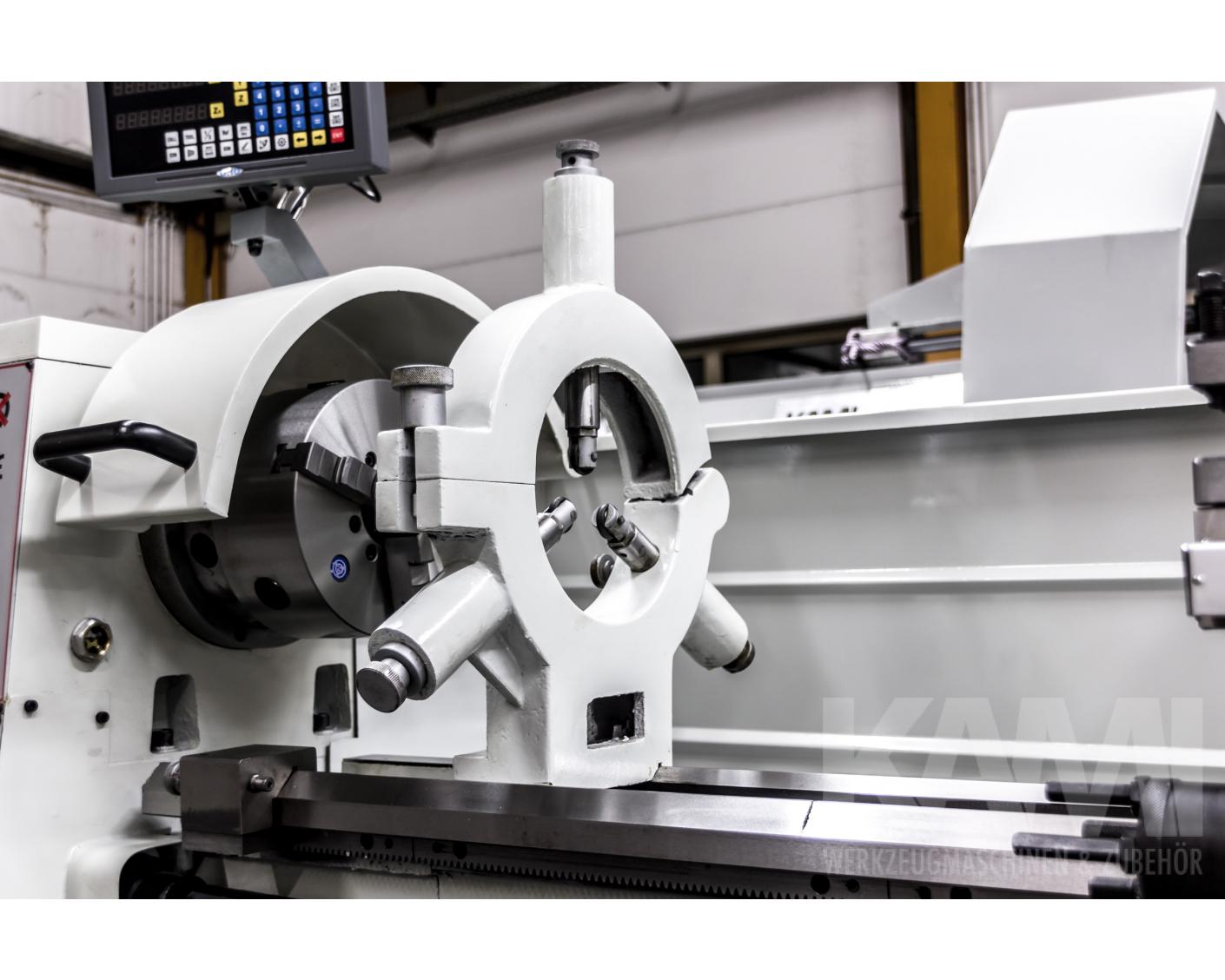

3-Backenfutter 200 mm, 4 Backenplanscheibenfutter 250 mm, Aufspannscheibe 350 mm, Reduzierhülse MK 5/MK 4, stehende Lünette ø 8-160 mm, mitlaufende Lünette ø 8-80 mm Spritzschutzwand, Kühlmitteleinrichtung,3 Achsen digitales Messsystem fertig montiert
optionales Zubehör
- Maschinenzubehör Revolverkopfset für Drehmaschinen MK 4 ab 268,20 €
- Schnellwechselstahlhalter Set Gr. A Schnellwechselstahlhalterset Multifix Gr. A ab 389,00 €
- Schnellwechselstahlhalter Set Gr. E Schnellwechselstahlhalterset Multifix Gr. E Preis auf Anfrage
- Lünette mitlaufend für DKM 420 Preis auf Anfrage
- Lünette stehend für DKM 420 Preis auf Anfrage
- Körnerspitze MK4 mitlaufend ab 55,00 €
- Körnerspitzenset MK4 mitlaufend ab 109,00 €
- Drehstahlset 16 mm mit Wendeplattensystem 9 teilig ab 89,00 €
- Drehfutter 3-B Präzisionsdrehfutter D=200, DIN6350, Guss, einteilige Backen, frontgebohrt Preis auf Anfrage
- Drehfutter 4-B Drehfutter D=200, DIN6350, Guss ab 307,90 €
- Flansch Flansch DIN55029, D=200, D1-6 ab 174,20 €
- Spannfutterset C5 DIN6350 mit 24 Zangen ab 369,00 €
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Sonstiges Zubehör Reduzierung MK4 - B16 ab 5,00 €
- Sonstiges Zubehör Reduzierung MK4 - B18 Preis auf Anfrage
- Schwingelemente Maschinenfuss D-160 mm Preis auf Anfrage
- Maschinenfuss Keilfuss einstellbar 140x80x40 Preis auf Anfrage
- Sonstiges Zubehör Kühlmitteleinrichtung K45 ab 225,00 €
