Technische Daten
Tischgröße | 1120 x 260 mm |
Verfahrweg längs (x) | 600 mm |
Verfahrweg quer (y) | 300 mm |
Verfahrweg (z) | 350 mm |

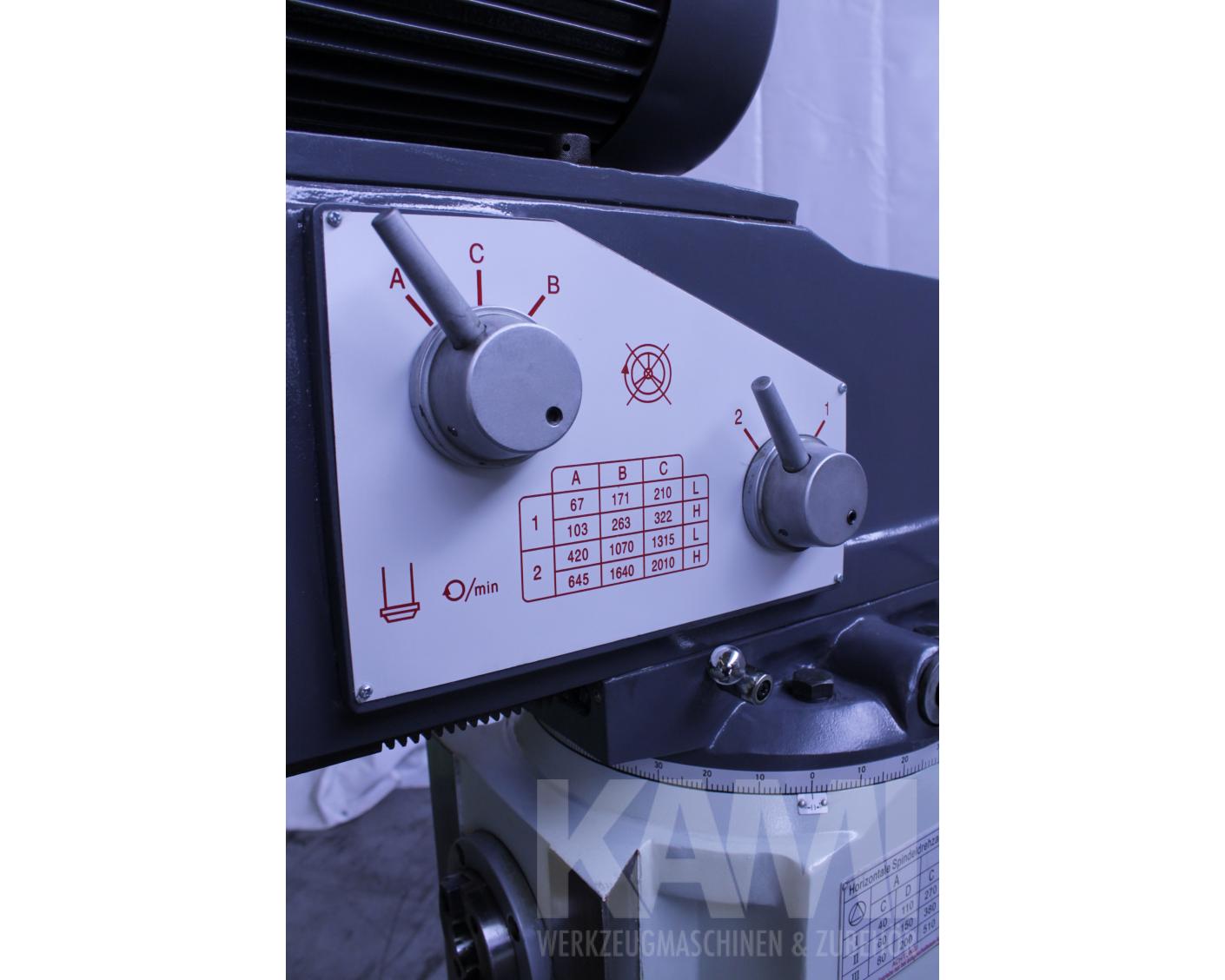

Spindeldrehzahl | 67 - 2010 (V) / 40 - 1300 (H) U/min |
Werkzeugaufnahme | Steilkegel 40/ ISO 40 |

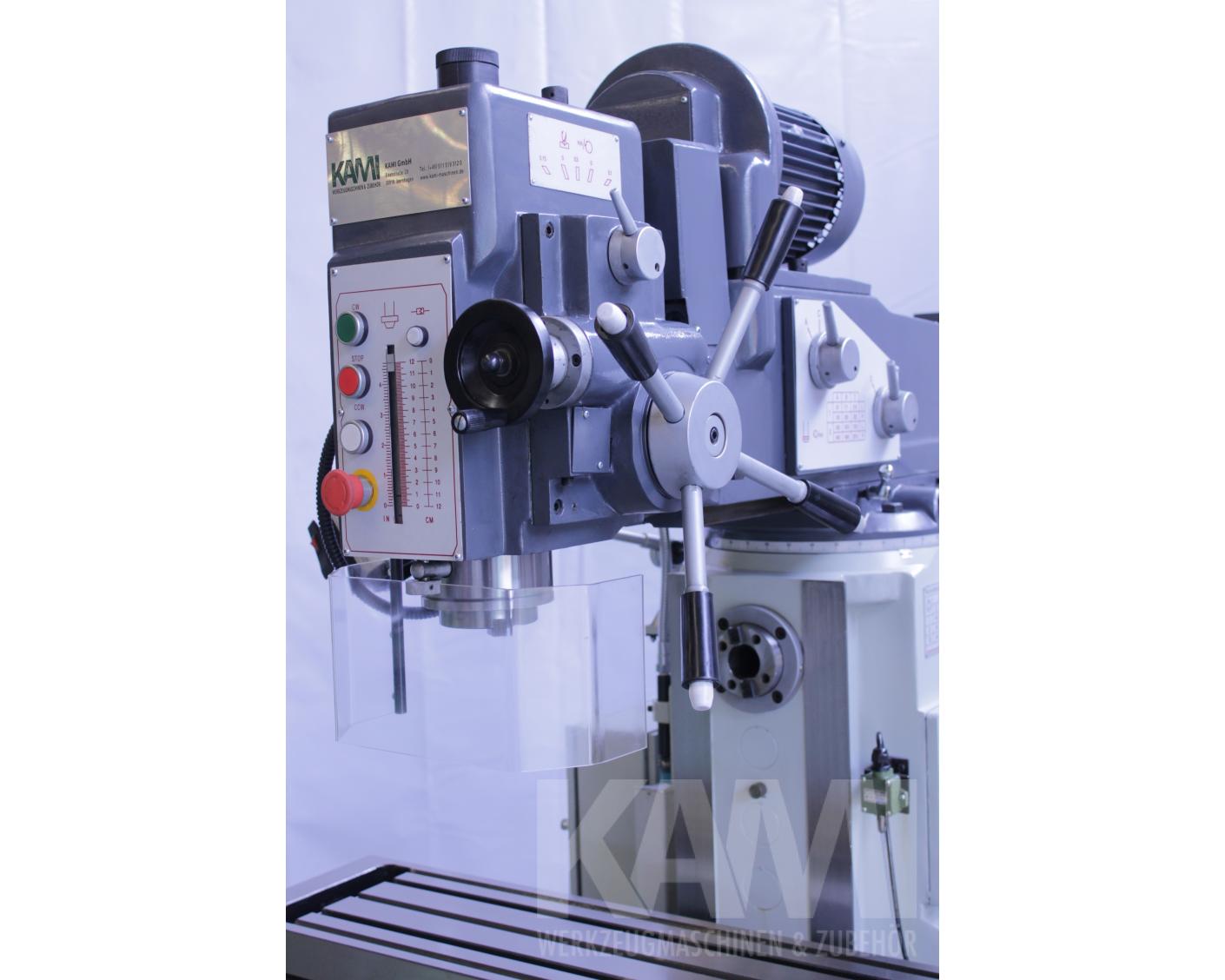

Pinolenhub | 120 mm |
Bohrleistung in Stahl | 40 |
T-Nutengröße | T14 |
Motorleistung | 2,2 kW 400 Volt |
Gewicht | 1.300,00 kg |
Abmessungen | 1580 x 1450 x 2150 mm |
Dokumente
Ausstattung
- präzise oberflächenbearbeiteter Kreuztisch
- alle Führungen gehärtet und durch Keilleiste nachstellbar
- mit Gegenhalter und Aufnahme für Scheibenfräser
- verstellbares Gleitlager

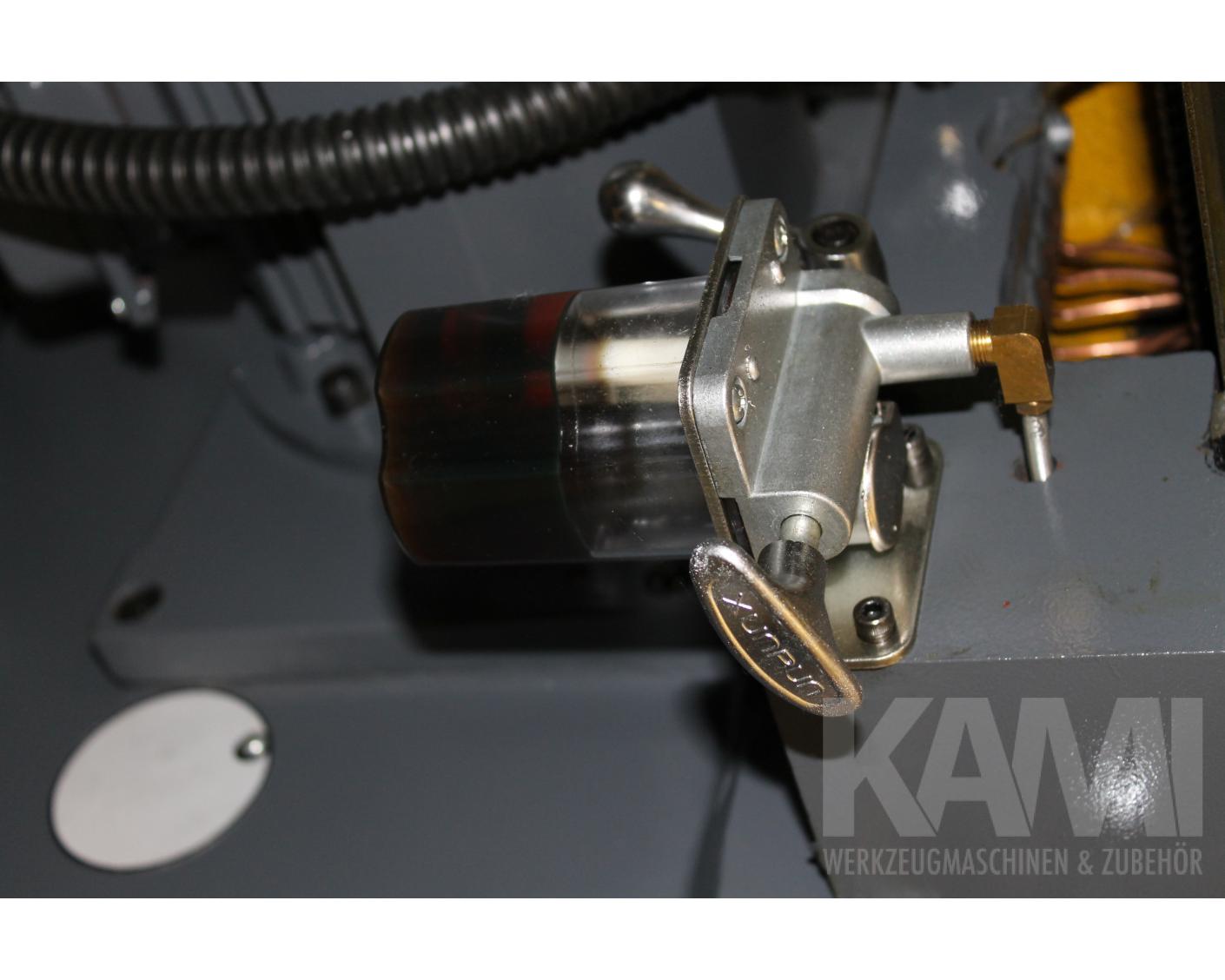

- Zentralschmierung
- Hauptschalter, Motorschutzschalter, schaltbarer Rechts-Linkslauf
- Vorschub in X-Y Achsen
- Z-Achse elektr. Eilgang
Lieferumfang (Im Preis enthalten)

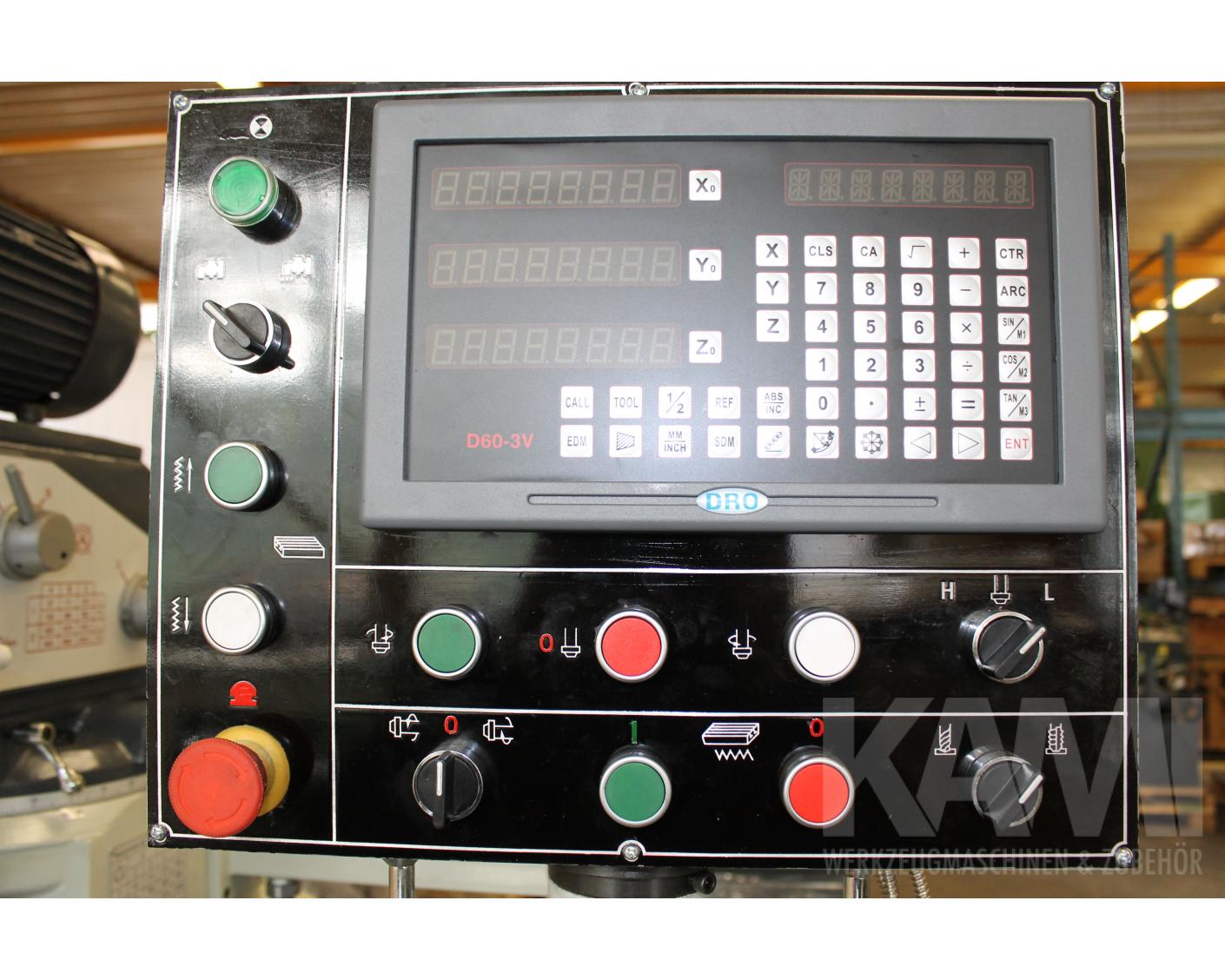

ISO 40 Spannzangenfutterset mit Zangen, ISO 40 Bohrfutteraufnahme, Zahnkranzbohrfutter 1-13mm, Kühlmitteleinrichtung,3-Achsen digitales Messsystem fertig montiert
optionales Zubehör
- Universal Bohr- und Ausdrehkopf ISO 40 Preis auf Anfrage
- KAF Dorn ISO40 D-27mm ab 52,00 €
- KAF Dorn ISO40 D-22mm ab 52,00 €
- KAF Dorn ISO40 D-27mm DIN69871 ab 52,00 €
- Reduzierung ISO40 auf B16 ab 24,00 €
- Reduzierung ISO40 auf B18 ab 24,00 €
- Reduzierung SK40 auf MK3 ab 35,00 €
- Reduzierung SK40 auf MK4 DIN69871 Preis auf Anfrage
- Planmesserkopf 45 Grad - 50mm/4 Preis auf Anfrage
- Planmesserkopf 45 Grad - 80mm/5 ab 105,00 €
- Planmesserkopf 45 Grad - 63mm/5 ab 98,00 €
- Schaftfräserset TIN beschichtet DIN 844B ab 129,00 €
- Spannwerkzeugsortiment T14 ab 48,50 €
- Vertikal Horizontal Rundteiltisch HV 200 ab 369,00 €
- Parallelunterlagen L=125mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Messwerkzeug Messuhr 0-25 mm ab 28,50 €
- Messwerkzeug Fühlhebelmessgerät 560-002 ab 34,00 €
- Maschinenfüsse Maschinenfuss D-200 mm Preis auf Anfrage
- ISO 40 Werkzeugablage Kunststoff 7 fach ab 58,50 €
- 1 Satz Ersatzbacken für Schraubstock ELV 150 ab 22,00 €
