Technische Daten
Spitzenhöhe | 180 mm |
Spitzenweite | 1000 mm |
Bettbreite | 206 mm |
Umlaufdurchmesser über Bett | 356 mm |
Umlaufdurchmesser in der Kröpfung | 506 mm |
Umlaufdurchmesser über Support | 220 mm |
Spindelbohrung | 38 mm |
Drehzahlbereich | 30-3000 U/min; 2 Stufen |
Spindelnase | DIN 55029 D1-4/MK 5 |
Bereich Längsvorschübe | 0.043 - 0.653 mm/U; 42 Stufen |
Bereich Planvorschübe | 0.015 - 0.220 mm/U; 42 Stufen |
Metrische Gewinde | 0.4 - 7 mm; 37 Stufen |
Zollgewinde | 4 - 56; 28 Stufen |
Pinolen-ø | 45 mm/MK3 |
Pinolenweg | 120 mm |
Pinolenaufnahme | Morse Konus 3 |
Motorleistung | 2.4 kW |
Gewicht | 900,00 kg |
Abmessungen | 1945 x 920 x 1585 mm mm |
Dokumente
Ausstattung
- gefertigt nach DIN 8605
- stufenlose Drehzahl in 2 Getriebestufen
- 38 mm Spindelbohrung
- Zahnräder gehärtet und geschliffen
- nachstellbare Hauptspindellager
- Überlastkupplung für Vorschub
- Anschlag mit Mikrometerschraube
- Bettbrücke

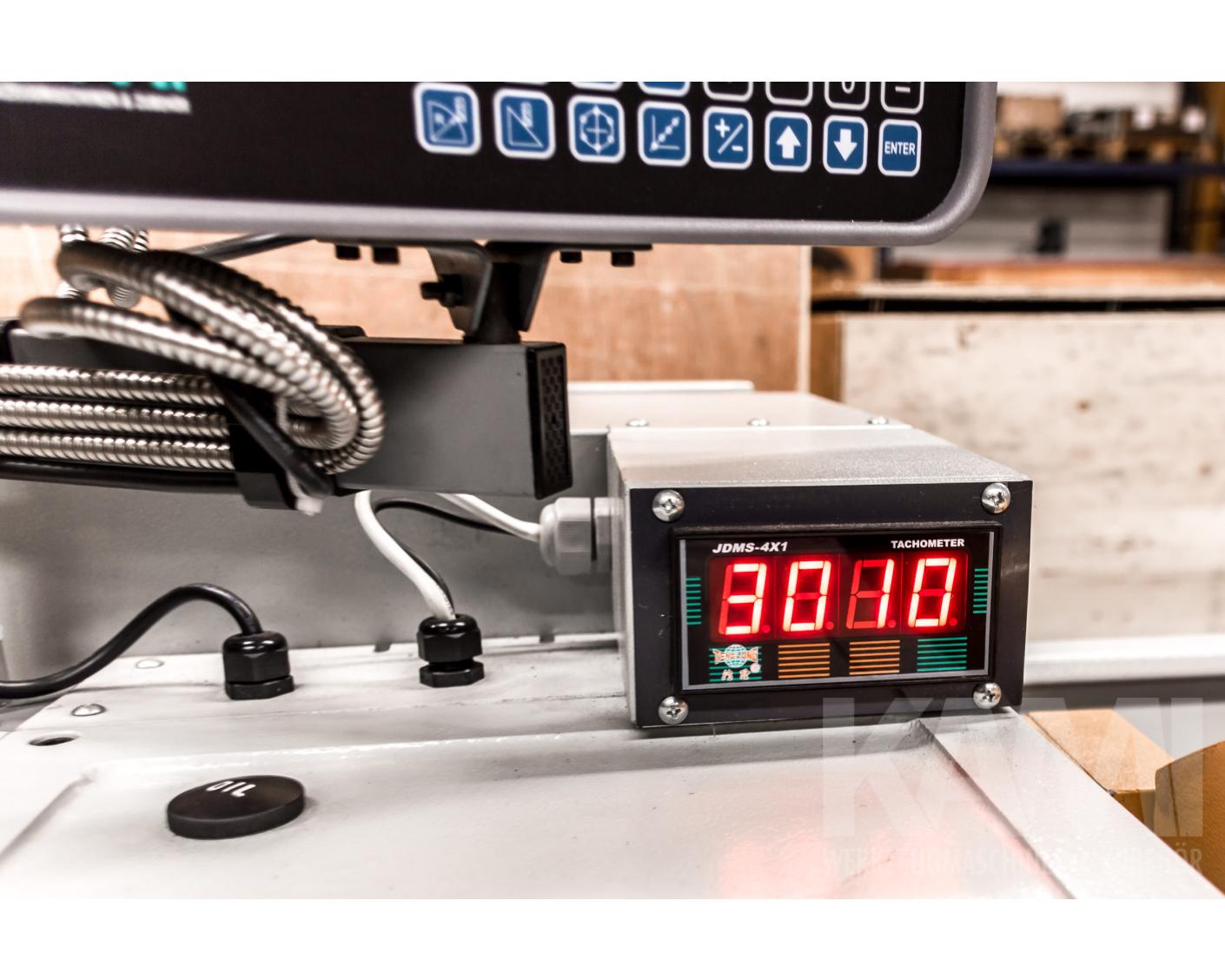

- Digitalanzeige
Lieferumfang (Im Preis enthalten)

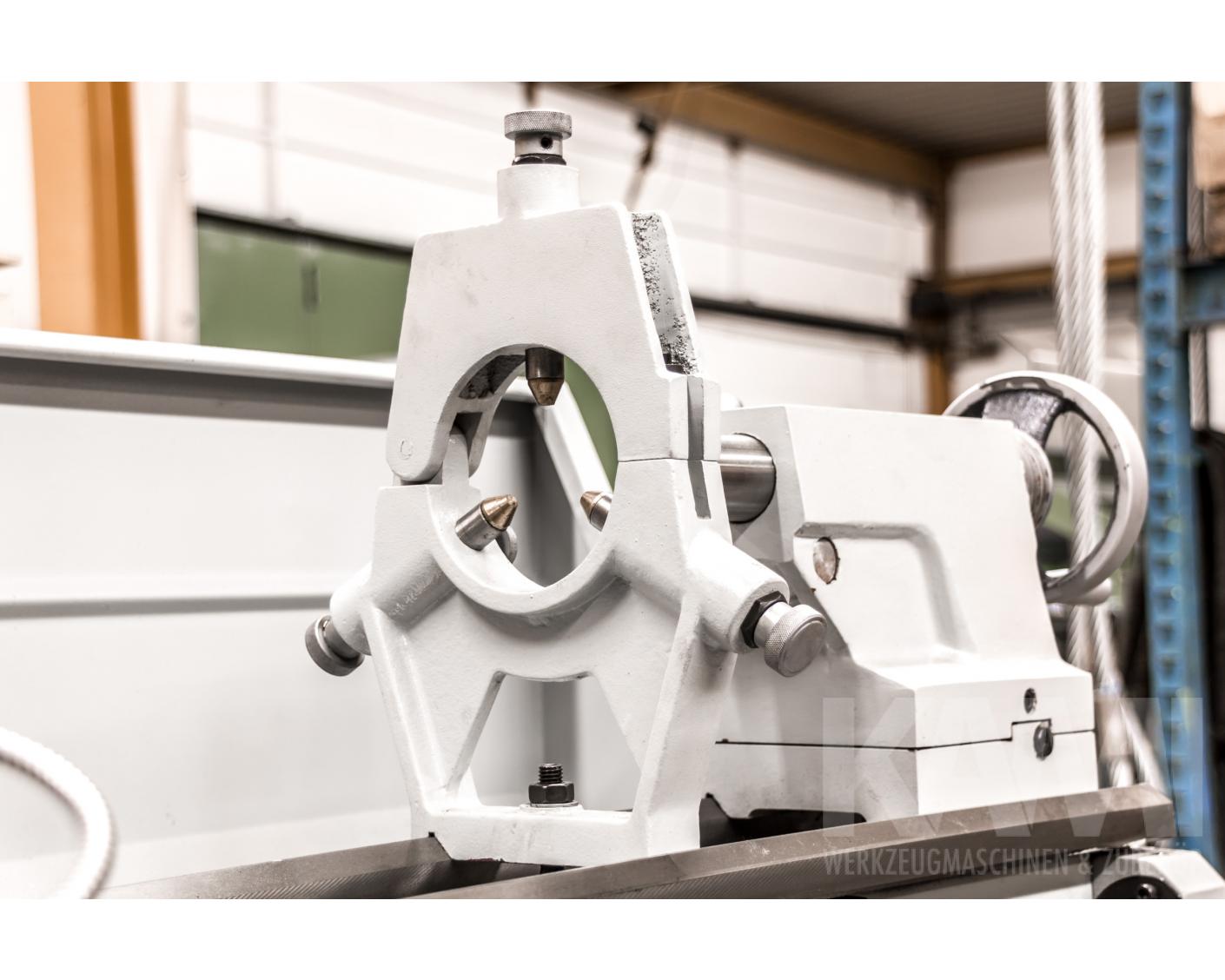

3-Backenfutter Stahl 160 mm, 4 Backenplanscheibenfutter 200 mm, Aufspannscheibe 320 mm, feste und mitlaufende Lünette, feste Spitze, Spänewanne, Spritzschutzwand, Mikrometer Längsanschlag, Wechselrädersatz,3 Achsen digitales Messsystem fertig montiert
optionales Zubehör
- Maschinenzubehör Revolverkopfset für Drehmaschinen ab 255,80 €
- Schnellwechselstahlhalter Set Gr. A Schnellwechselstahlhalterset Multifix Gr. A ab 389,00 €
- Körnerspitzenset MK3 mitlaufend Preis auf Anfrage
- Drehstahlset 20 mm mit Wendeplattensystem 9-teilig ab 109,00 €
- Drehfutter 3-B Präzisionsdrehfutter D=160, DIN6350, Guss, einteilige Backen, frontgebohrt Preis auf Anfrage
- Drehfutter 4-B Drehfutter D=160, DIN6350, Guss ab 243,70 €
- Drehfutter Kombinationsspannfutter K 62160 ab 389,00 €
- Flansch Flansch DIN55029, D=125, D1-4 ab 96,40 €
- Flansch Flansch DIN55029, D=160, D1-4 ab 102,30 €
- Spannfutterset C5 DIN6350 mit 24 Zangen ab 369,00 €
- Maschinenfüsse Maschinenfuss D-125 mm Preis auf Anfrage
