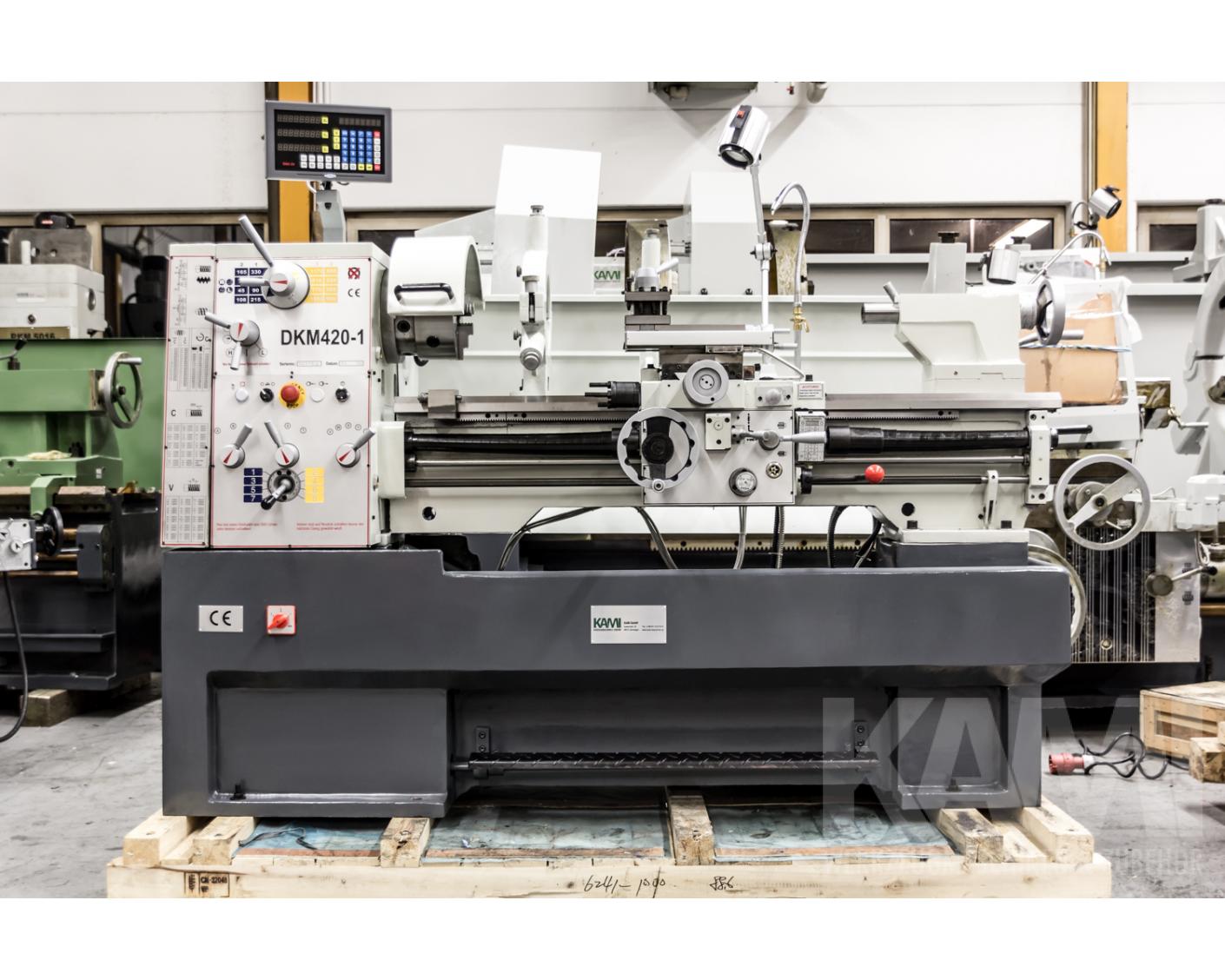

Abbildung ähnlich

DKM 420

L+Z Drehmaschine

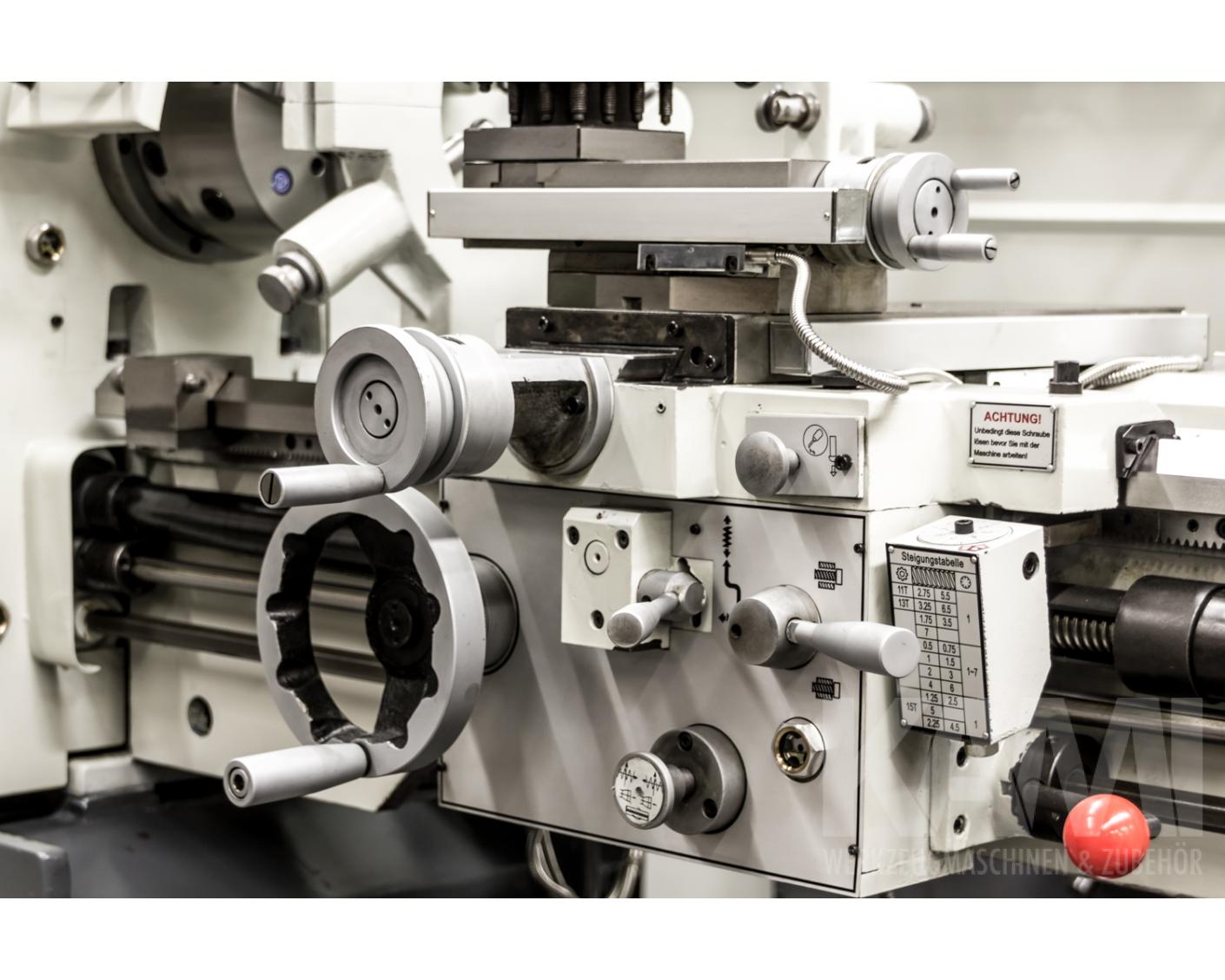

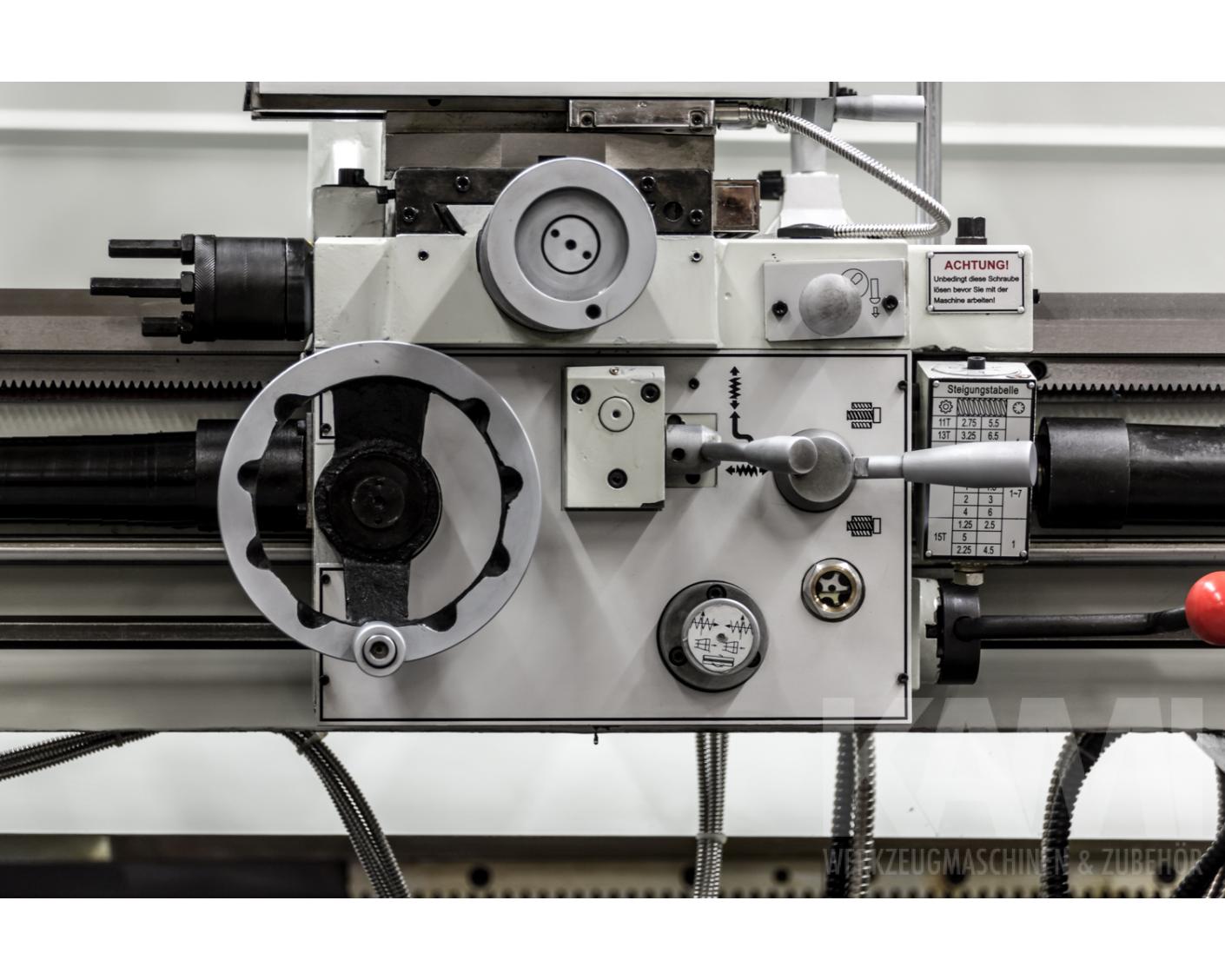

Präzisionsdrehmaschine mit einstellbarer Überlastkupplung im Schlosskasten. Der hohe Drehzahlbereich bietet auch bei kleinen Drehdurchmessern optimale Bearbeitungsmöglichkeiten. Laufruhe und Genauigkeit werden durch Präzisionslager gewährleistet.

Technische Daten

Spitzenhöhe	210 mm
Spitzenweite	DKM 420-1 - 1000 mm - ⬤ - 11.900,00 € DKM 420.1.5-1 - 1500 mm - ⬤ - Auf Anfrage Variationen vergleichen
Umlaufdurchmesser über Bett	420 mm
Umlaufdurchmesser in der Kröpfung	580 mm
Umlaufdurchmesser über Support	250 mm
Spindelbohrung	52 mm
Spindelnase	Camlock D1-6
Drehzahlbereich	45 - 1800 U/min; 16 Stufen
Bereich Längsvorschübe	0,05 - 1,7 mm/U; 17 Stufen
Bereich Planvorschübe	0,025 - 0,85 mm/U; 17 Stufen
Metrische Gewinde	0,2 - 14 mm/U; 39 Stufen
Zollgewinde	2 - 72 Gang/1; 45 Stufen
Modulgewinde	0,3 - 3,5 MP; 18 Stufen
Diametralgewinde	8 - 44 DP; 21 Stufen
Pinolendurchmesser	50 mm
Pinolenweg	120 mm
Pinolenaufnahme	Morse Konus 4
Motorleistung	4,4 kW/400 Volt
Gewicht	1.870,00 kg
Abmessungen	2440 x 850 x 1320 mm mm

Dokumente

Ausstattung

gefertigt nach DIN 8605
Zahnräder gehärtet und geschliffen
nachstellbare Hauptspindellager
Überlastkupplung für Vorschub
Anschlag mit Mikrometerschraube
Revolveranschlag mit Feineinstellung
Bettbrücke
Digitalanzeige

Lieferumfang (Im Preis enthalten)

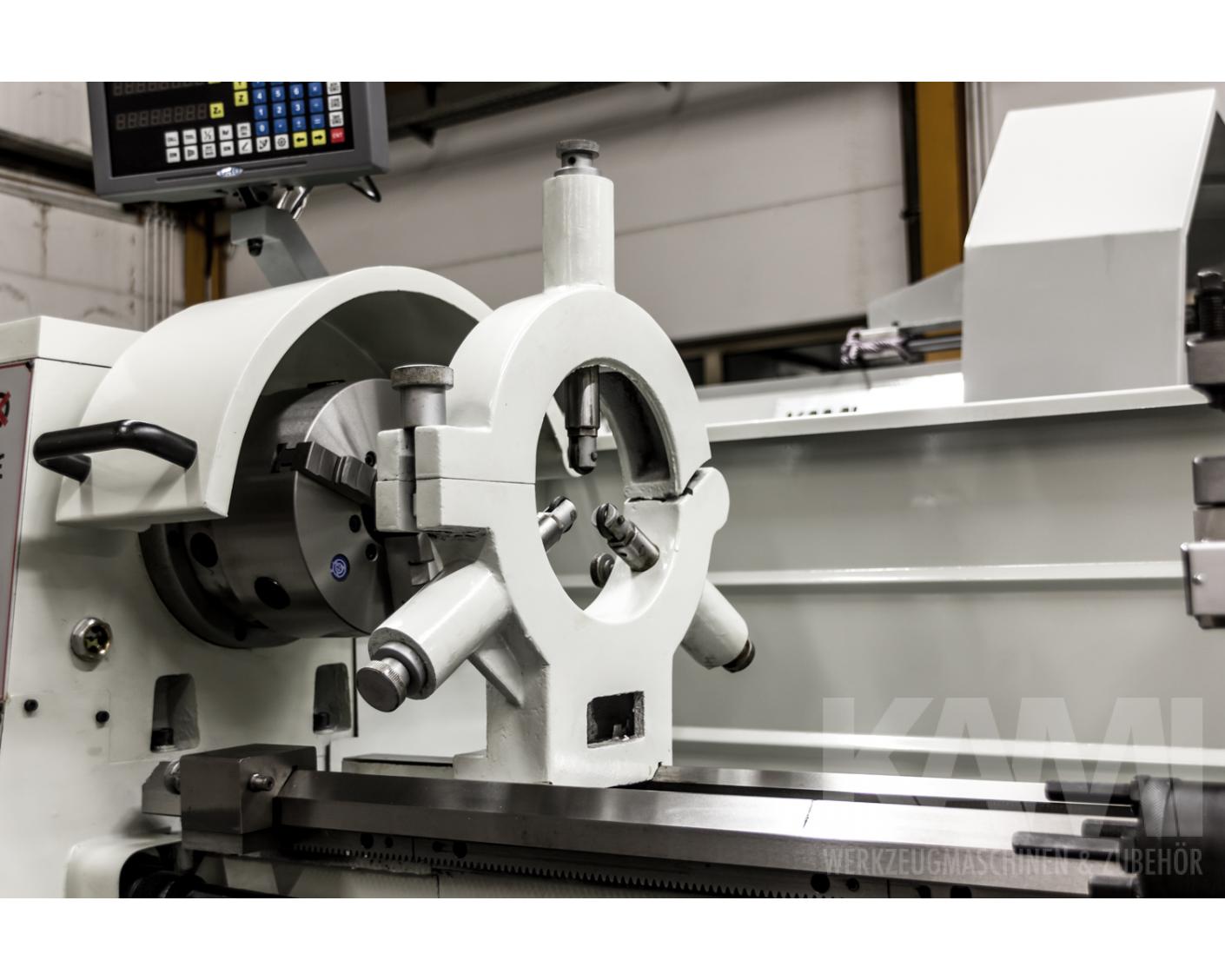

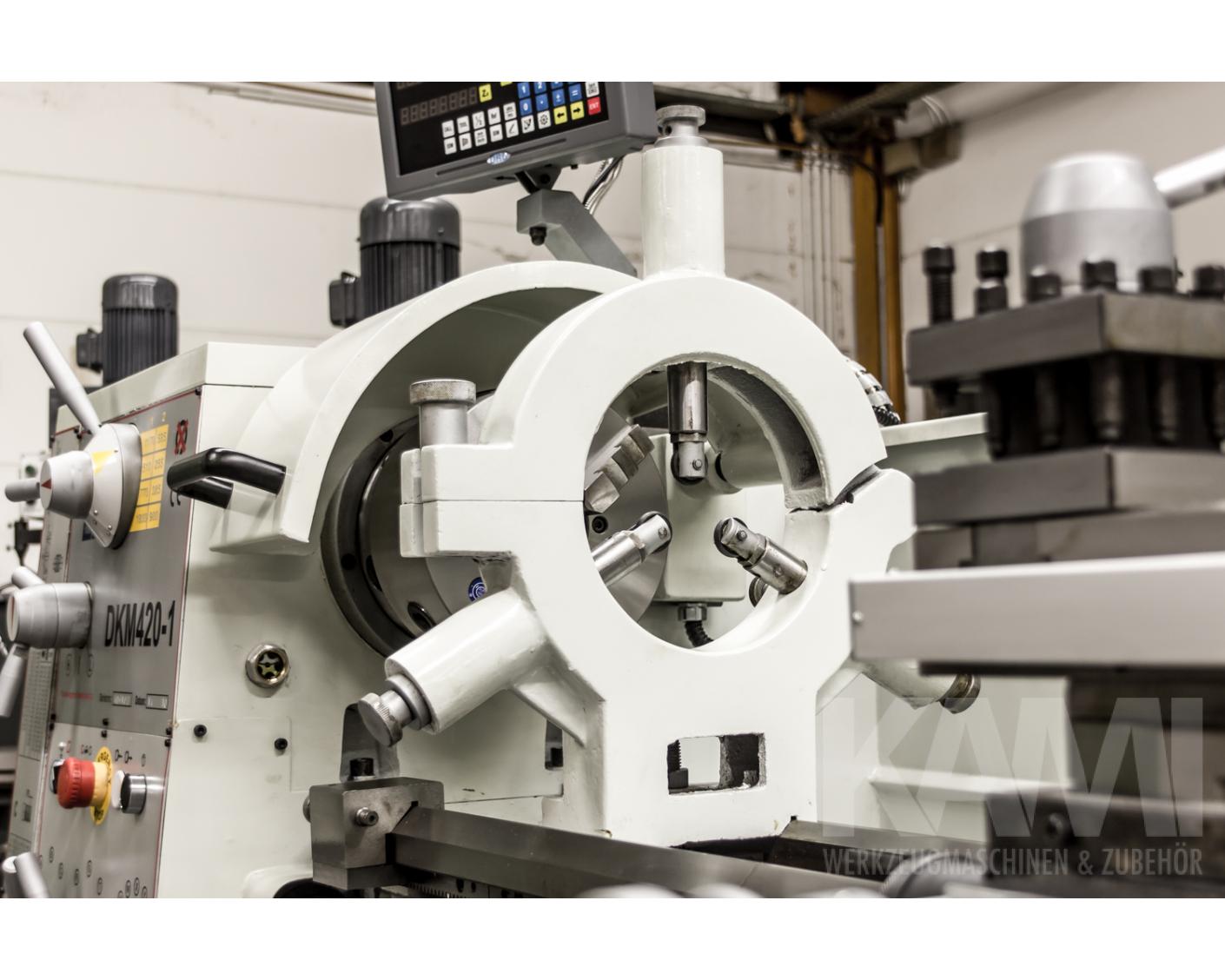

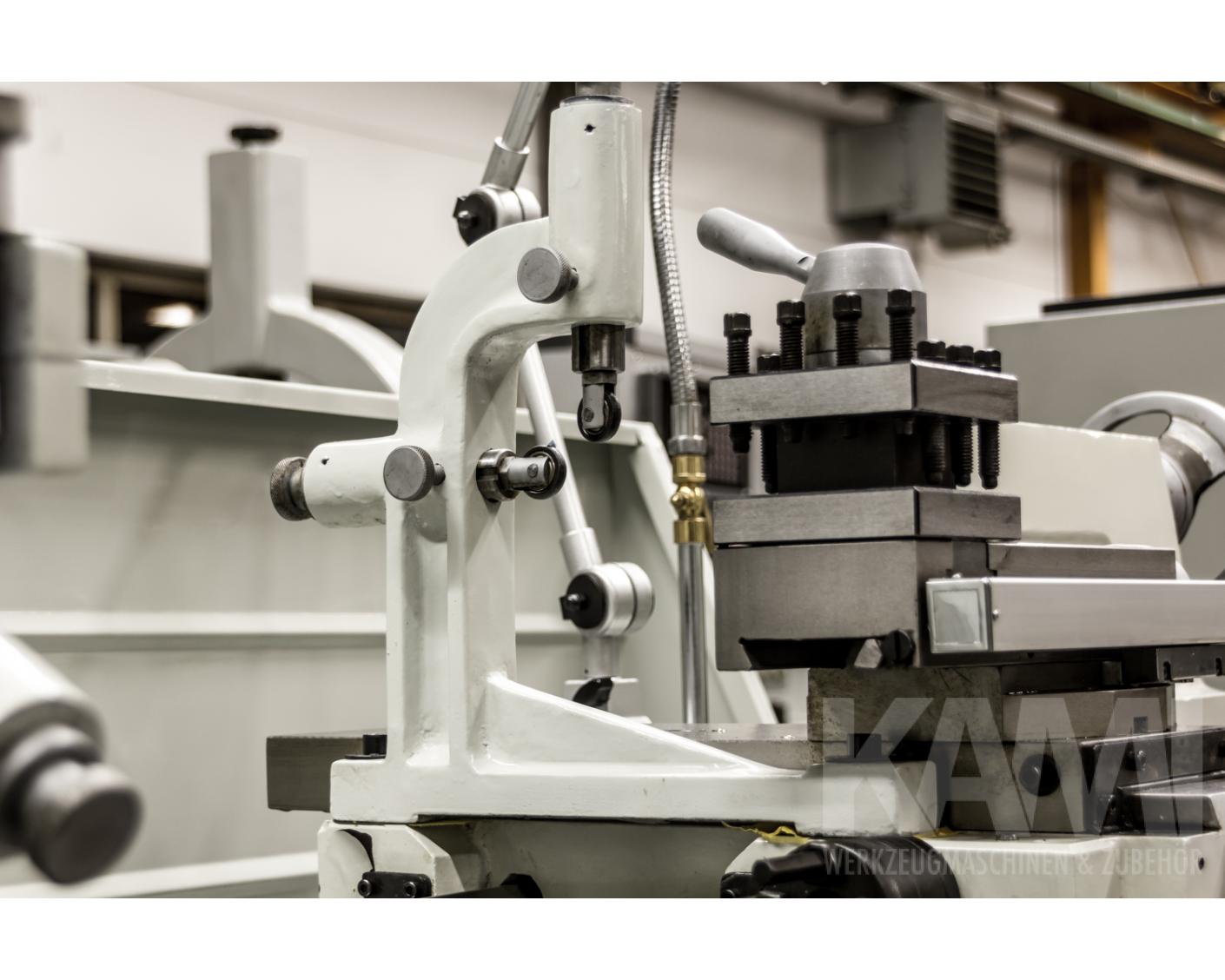

3-Backenfutter 200 mm, 4 Backenplanscheibenfutter 250 mm, Aufspannscheibe 350 mm, Reduzierhülse MK 5/MK 4, stehende Lünette ø 8-160 mm, mitlaufende Lünette ø 8-80 mm Spritzschutzwand, Kühlmitteleinrichtung,3 Achsen digitales Messsystem fertig montiert
