Technische Daten
Biegelänge | 2020 mm |
Biegeleistung St.37 | 2 mm |
Winkelbereich der Biegewange | max. 135 ° |
max. Öffnungsweite | 48 mm |
Segmentgrößen | 25,30,35,40,45,50,75,100,150,200,250,270mm |
Biegewinkelanschlag | verstellbar mit Skala bis max. 135° |

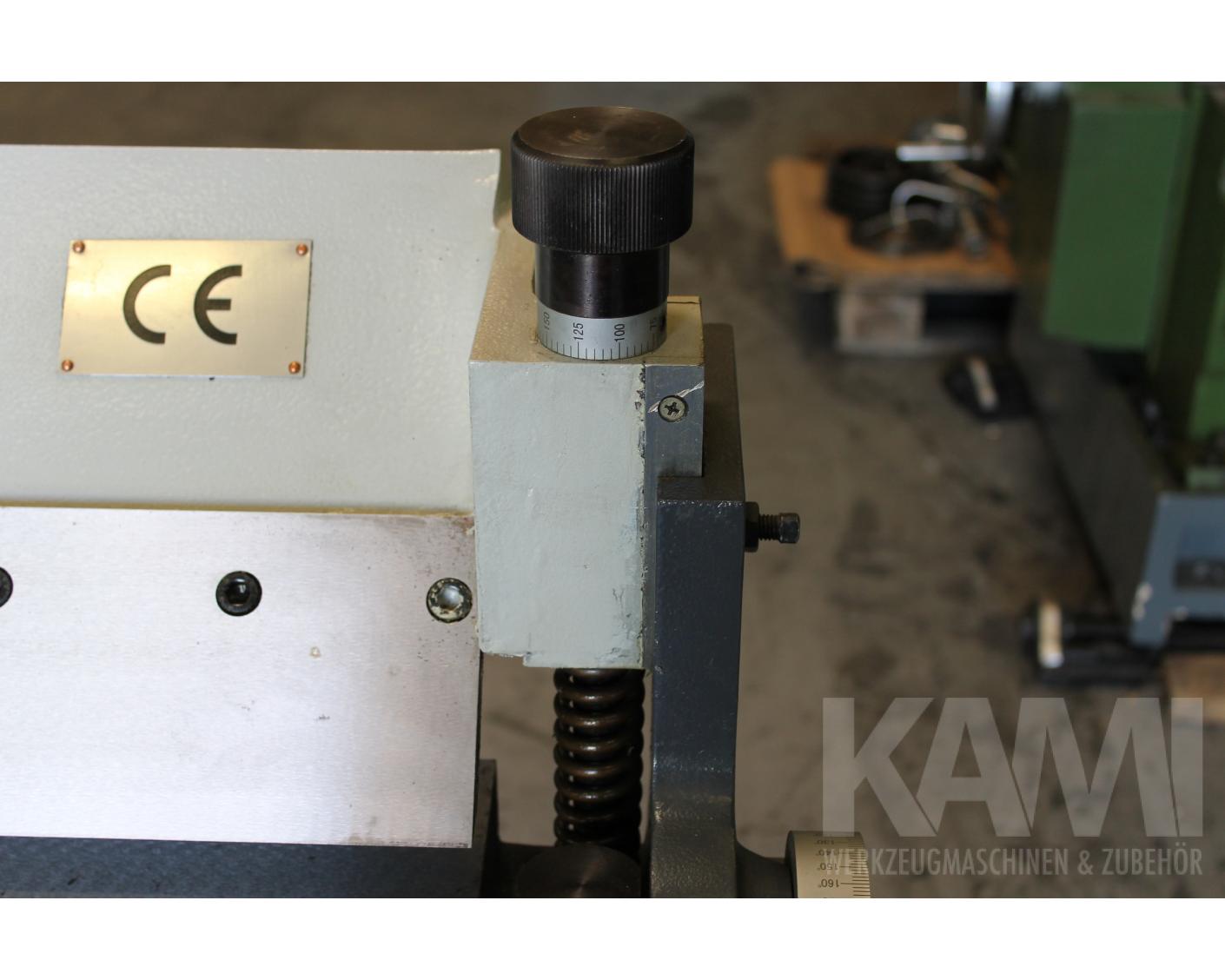

Gewichtsausgleich Oberwange | einstellbare Druckfeder |
Gewichtsausgleich Biegewange | Exzenter und einstellbare Zugfeder |
Schwenkbewegung Biegewange | Bügelgriff |
Gewicht | 600,00 kg |
Abmessungen | 2325x920x1240 mm |
Dokumente
Ausstattung
- zum Biegen von Formteilen
- Gewichtsausgleich der Oberwange über Druckfeder
- Gewichtsausgleich der Biegewange über Exzenter und Zugfeder
- Schwenkbewegung der Biegewange über Bügelgriff

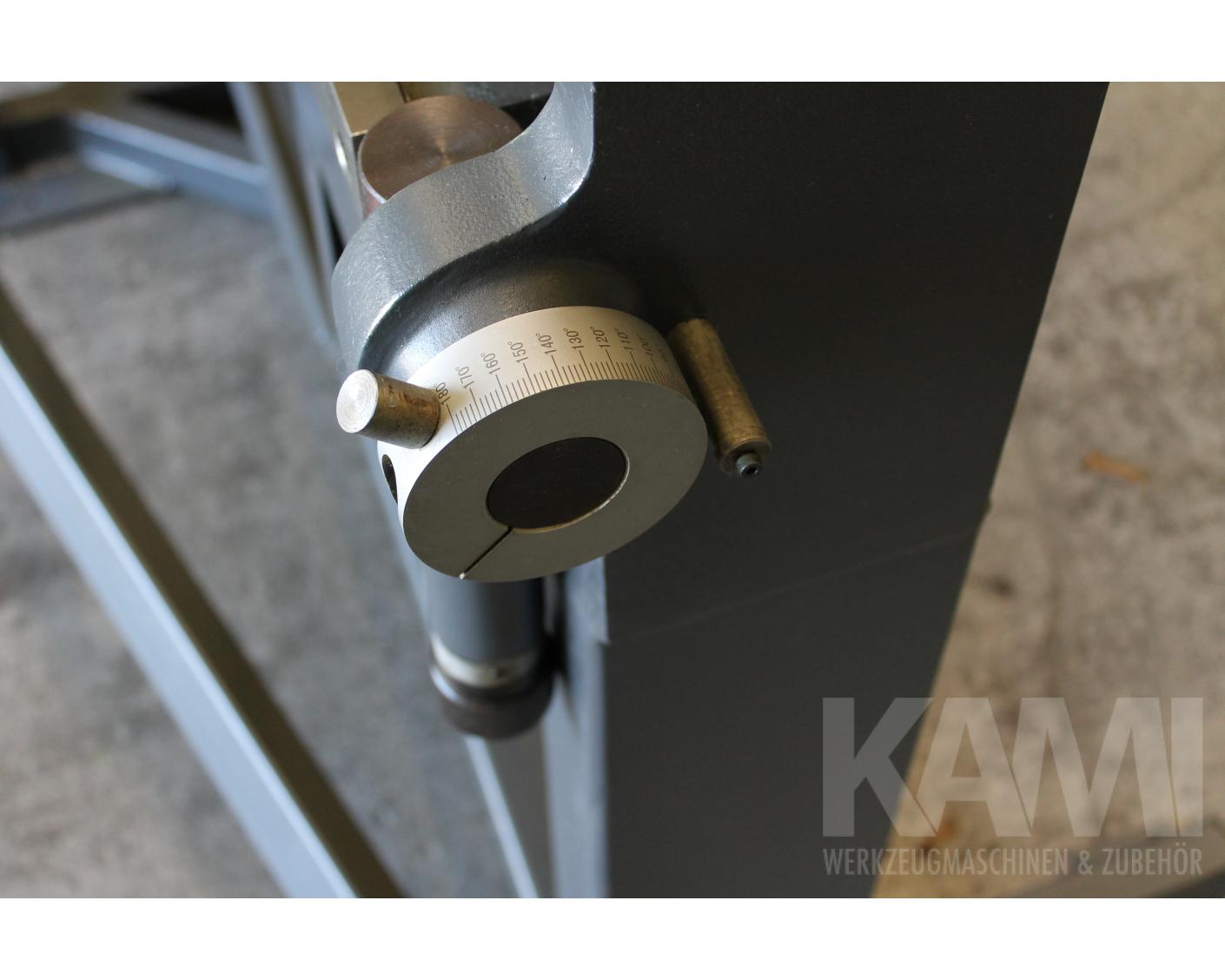

- verstellbarer Biegewinkelanschlag mit Skala bis max. 135°

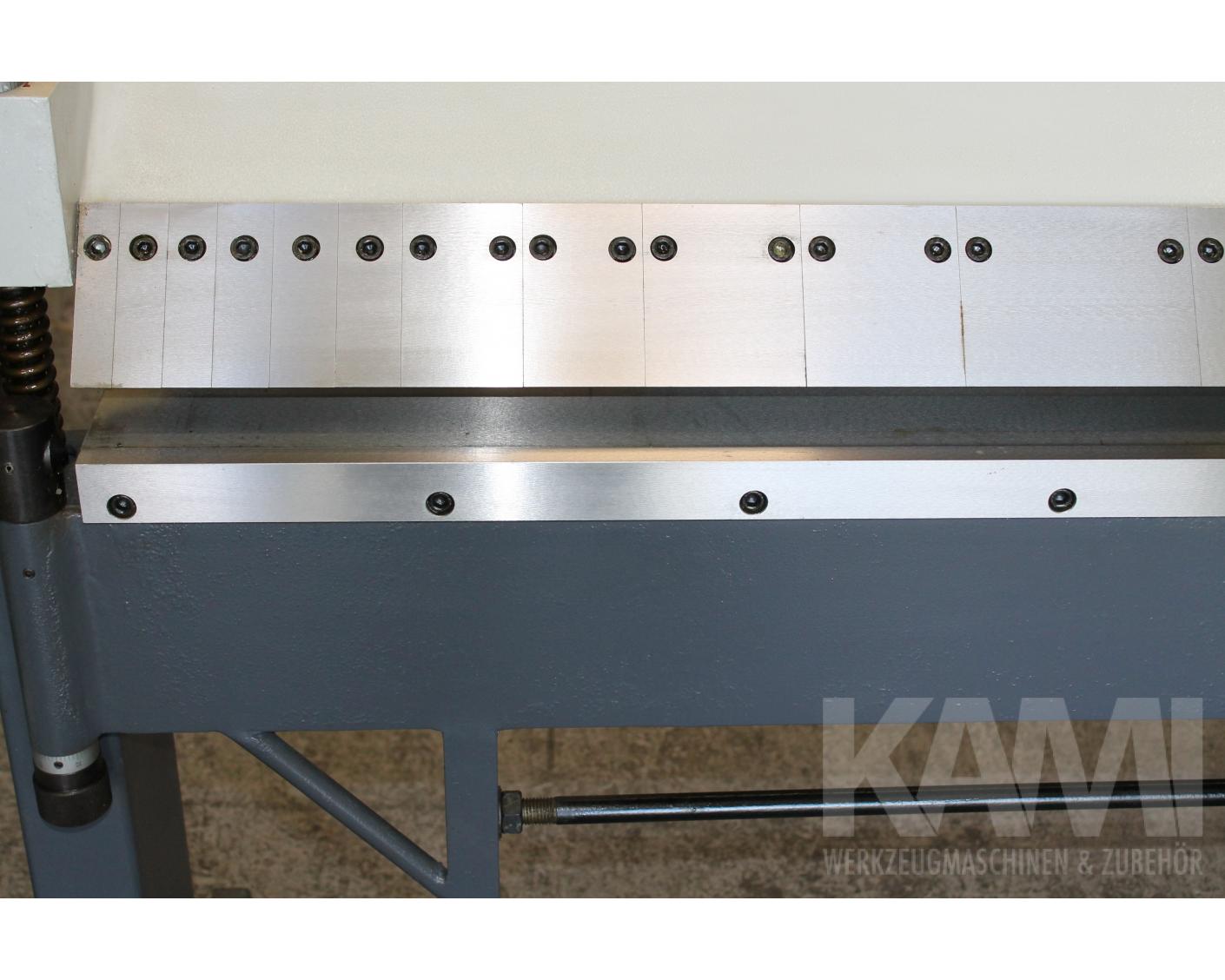

- segmentierte Werkzeuge der Oberwange
- Segmentgrößen: 25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 250, 270 mm
