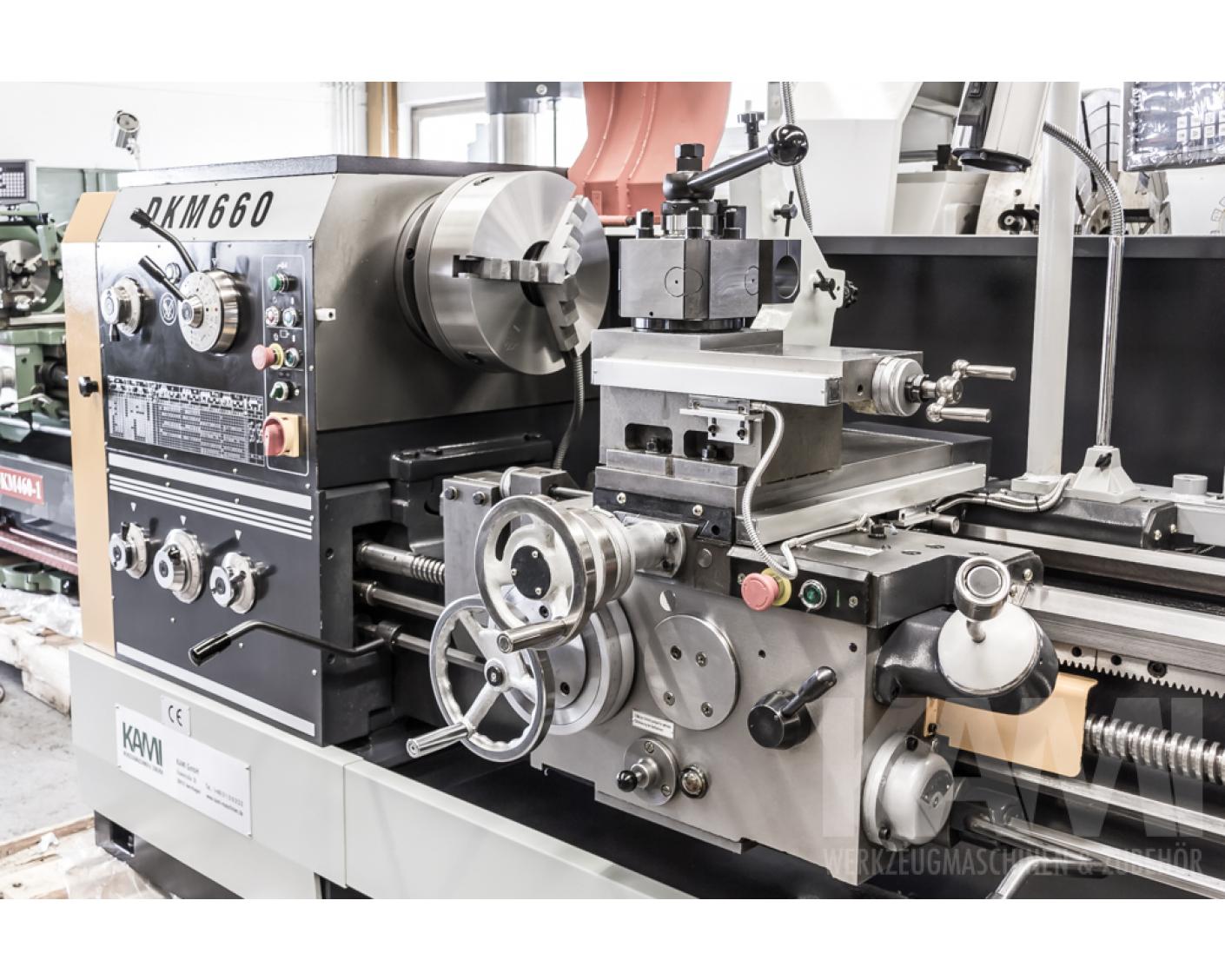

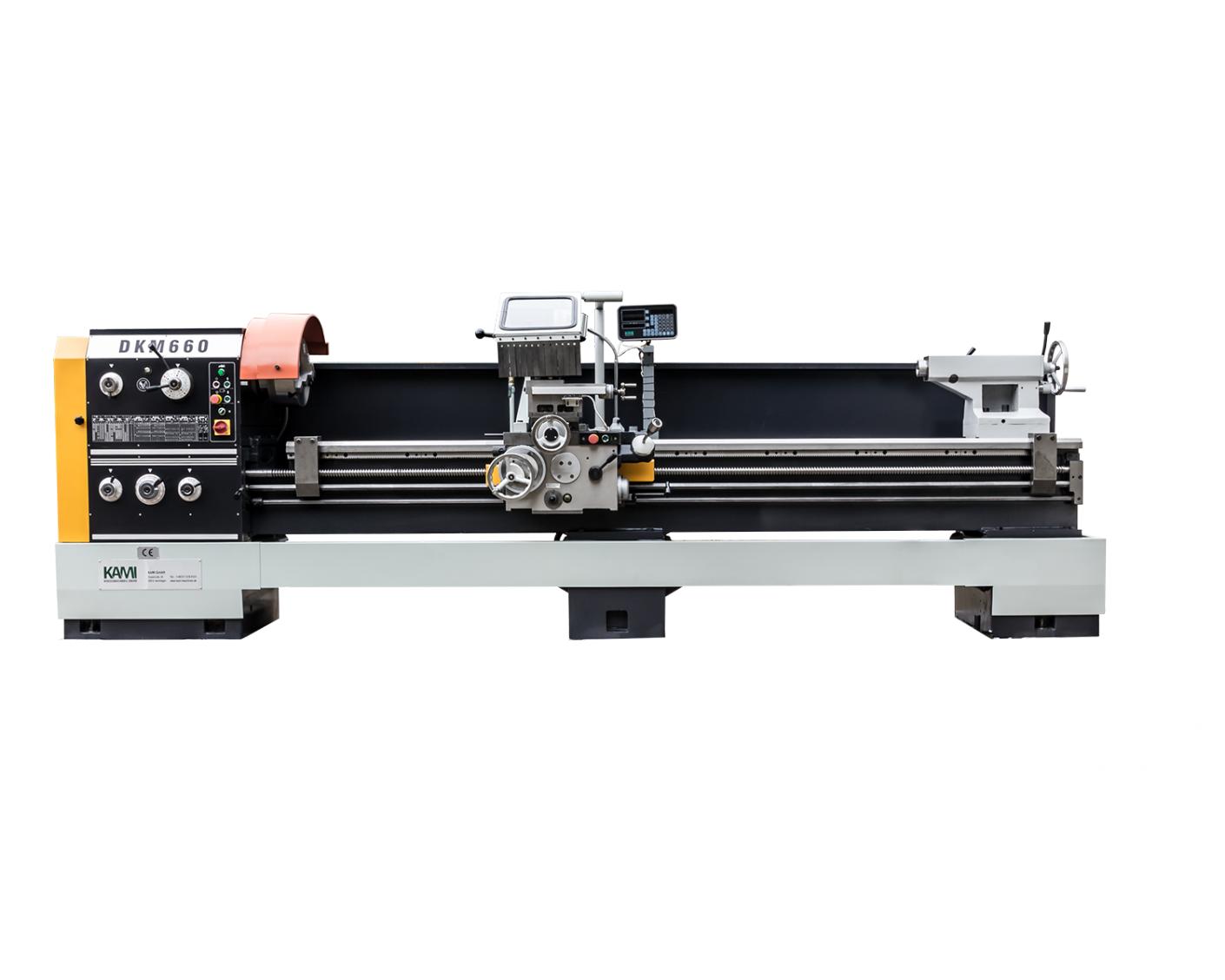

Abbildung ähnlich

DKM 660x3000 SB

L+Z Drehmaschine

Die Ausstattungsmerkmale sprechen für sich. Die Maschine eignet sich hervorragend als Industrie- und Produktionsdrehmaschine zur Serien- und Einzelteilfertigung. Diese fast grenzenlosen Einsatzmöglichkeiten, in Kombination mit dem feinstufigen Getriebe, der robusten Konstruktion und einstellbarer Vorschübe und Drehzahlen werden fast jeder Anforderung gerecht.

Highlights

Hohe Zerspanungsleistung
Ausgereifte Getriebekonstruktion für eine optimale Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte.
Elektromechanische Spindelbremse
Fein abgestuftes Getriebe zum Einstellen von optimalen Schnitt- und Vorschubgeschwindigkeiten.
Abgestimmmte, steife Konstruktion für die Aufnahme von großen Schnittkräften

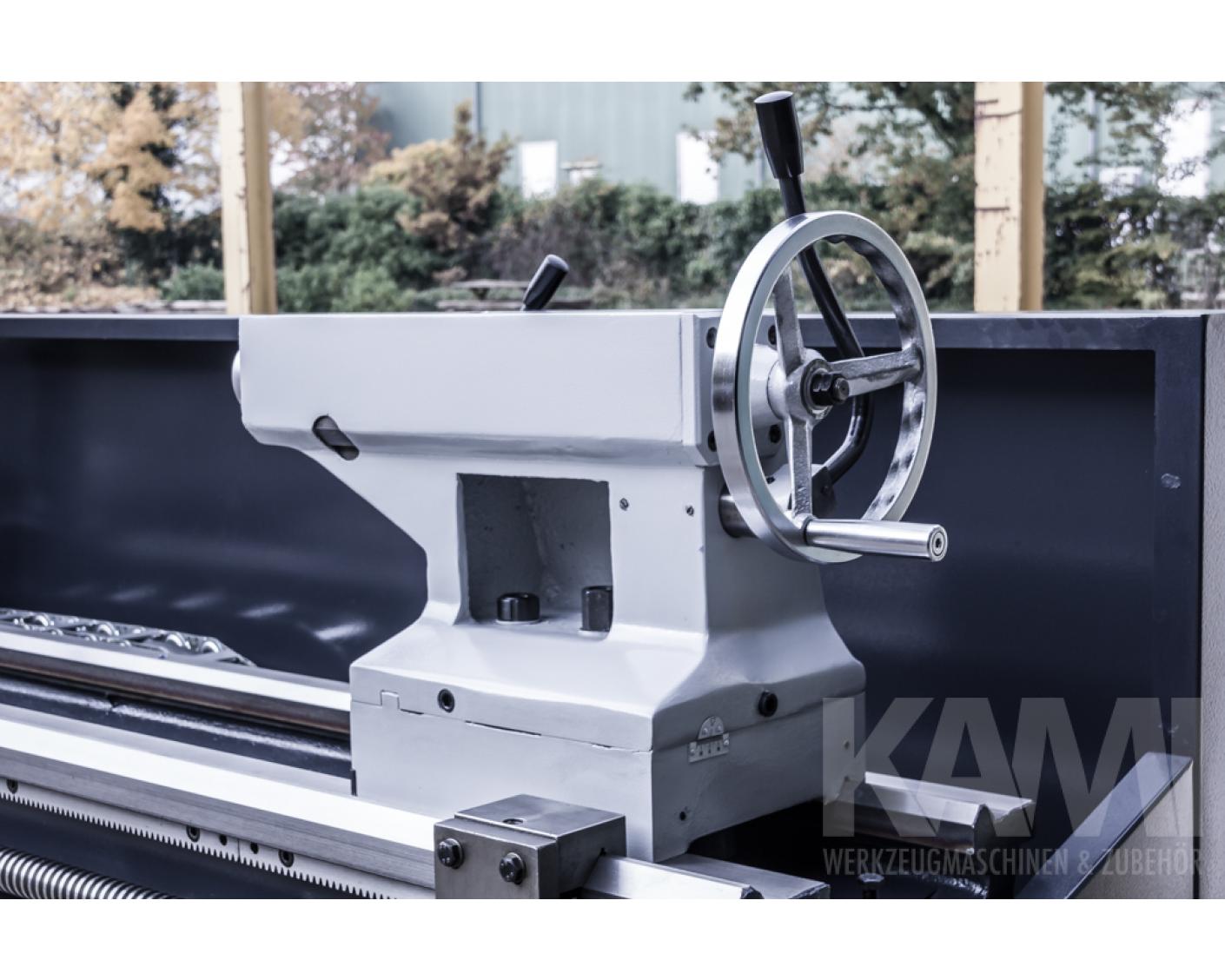

Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen

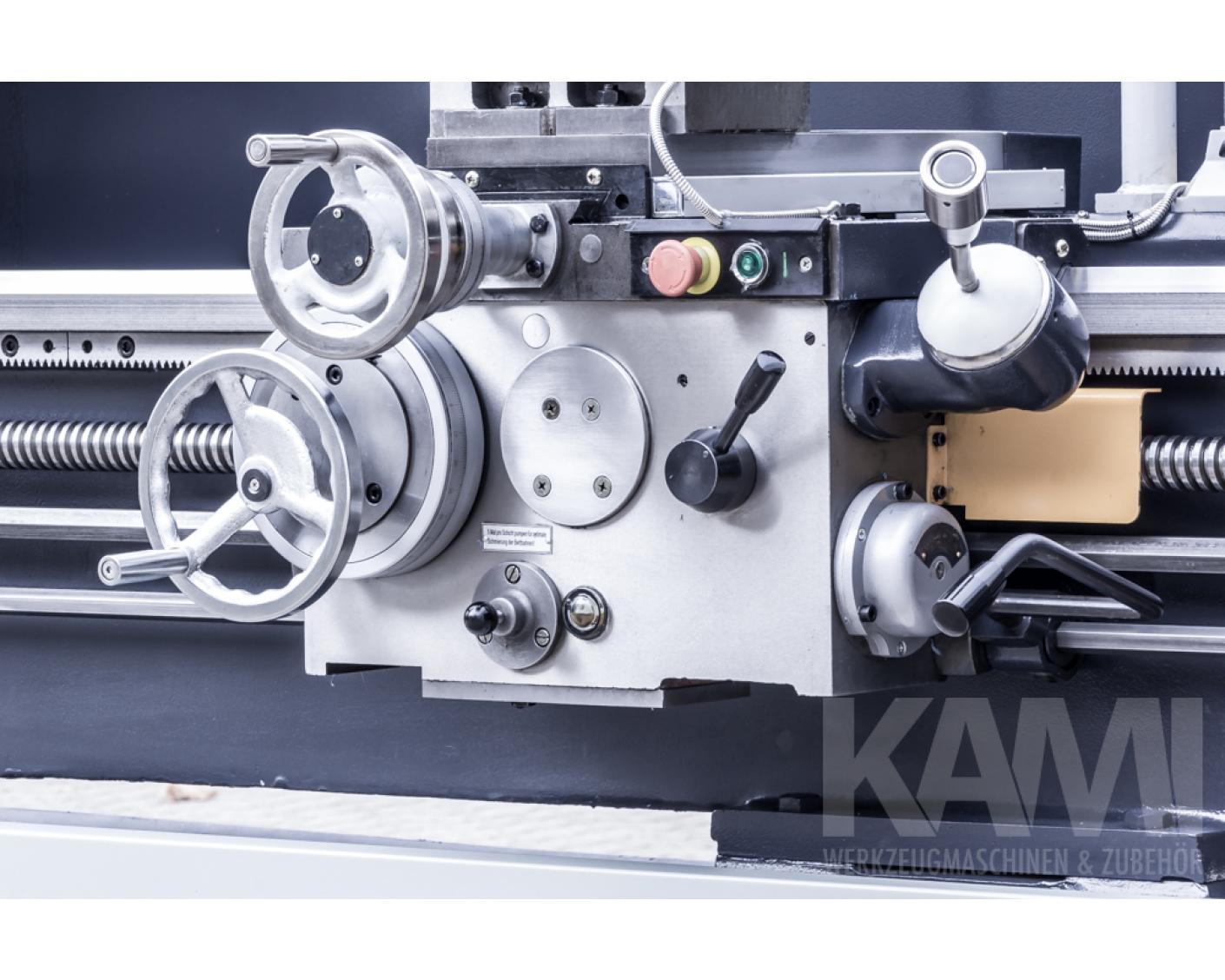

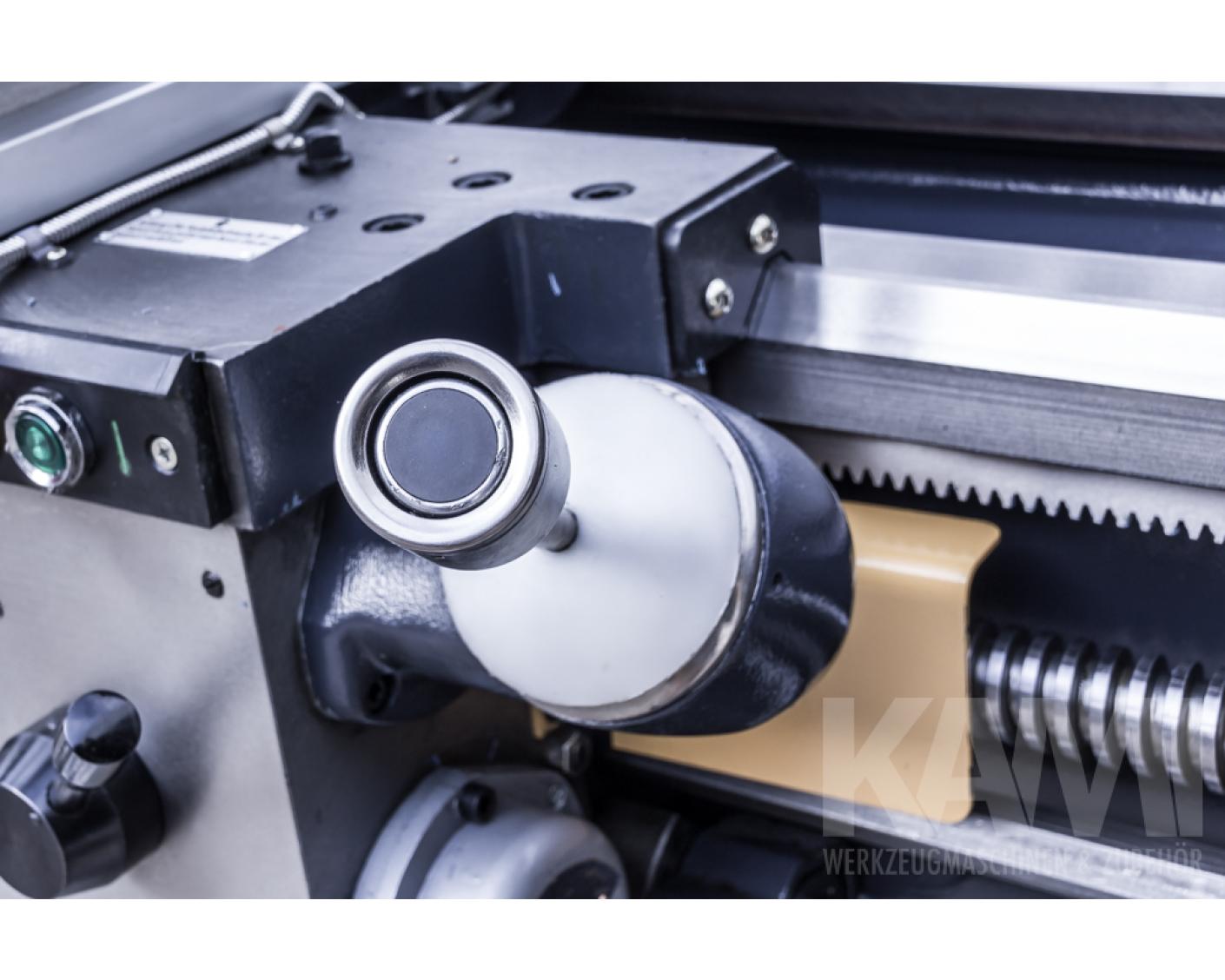

Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion

Vergleich Variationen

Technische Daten

Spitzenhöhe	330 mm
Spitzenweite	DKM 660x1500 SB - 1500 mm - ⬤ - 24.200,00 € DKM 660x2000 SB - 2000 mm - ⬤ - 25.200,00 € DKM 660x3000 SB - 3000 mm - ⬤ - 32.800,00 € DKM 660x4000 SB - 4000 mm - ⬤ - Auf Anfrage DKM 660x5000 SB - 5000 mm - ⬤ - Auf Anfrage Variationen vergleichen
Spindelbohrung	82 mm
Umlaufdurchmesser über Bett	660 mm
Umlaufdurchmesser in der Kröpfung	840 mm
Umlaufdurchmesser über Support	420

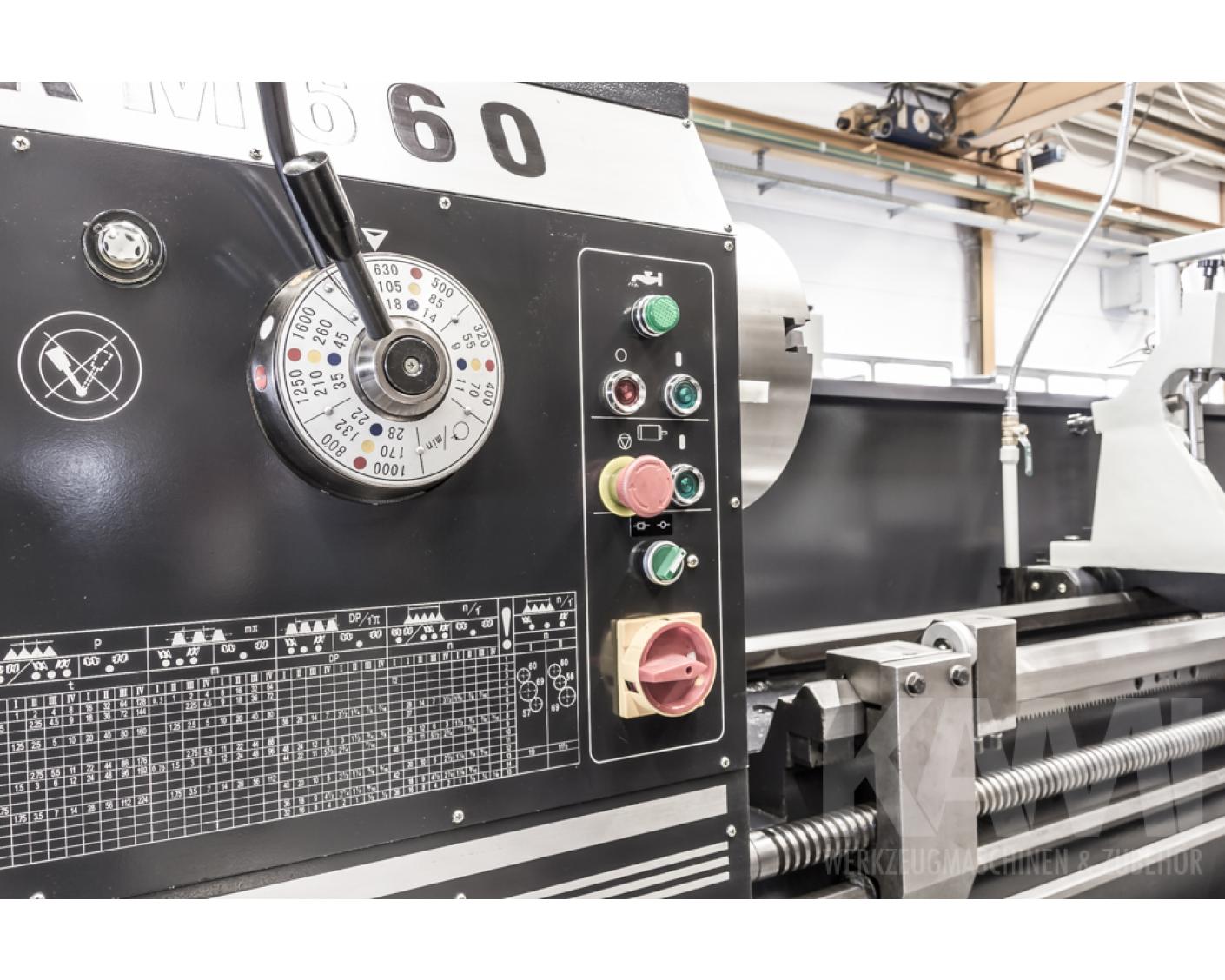

Drehzahlbereich	9-1600 U/min Stufen ( 24 Stufen )
Spindelnase	ISO 702/II Nr. 8 Camlock
Verfahrweg X-Achse	305 mm
Verfahrweg Z1-Achse	145 mm
Bereich Längsvorschübe	0,028 - 6,43 mm/U (93 Stufen)
Bereich Planvorschübe	0,012 - 2,73 mm/U (93 Stufen)
Metrische Gewinde	0,5 - 224 mm (48 Stufen)
Zollgewinde	72 - 1/8 Gang/Zoll (49 Stufen)
Modulgewinde	0,5 - 112 mm (42 Stufen)
Diametralgewinde	56 - 1/4 DP
Pinolenurchmesser	75 mm
Pinolenweg	150 mm
Pinolenaufnahme	Morse Konus 5
Motorleistung	11 kW (14.95 PS)
Gewicht	3.300,00 kg
Abmessungen	4635 x 1050 x 1450 mm

Dokumente

Ausstattung

gefertigt nach DIN 8606
80 mm Spindelbohrung
Bettbrücke
elektromagnetische Spindelbremse

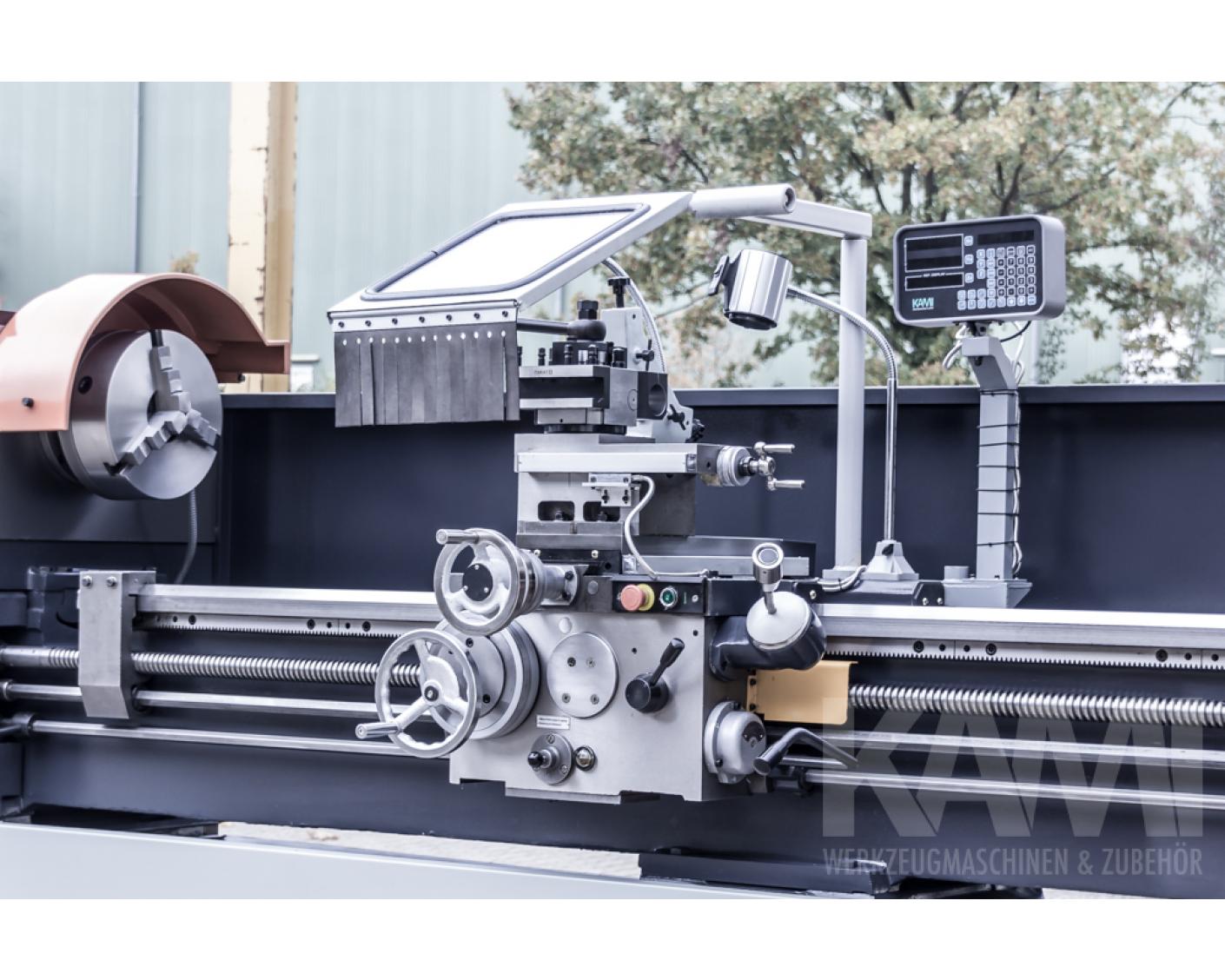

automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
Eilgang in Längs und Plan via Taster
Überlastkupplung im Schlosskasten
Spindelkastenschmierung durch integrierte Pumpe
manuelle Bettbahn-Zentralschmierung

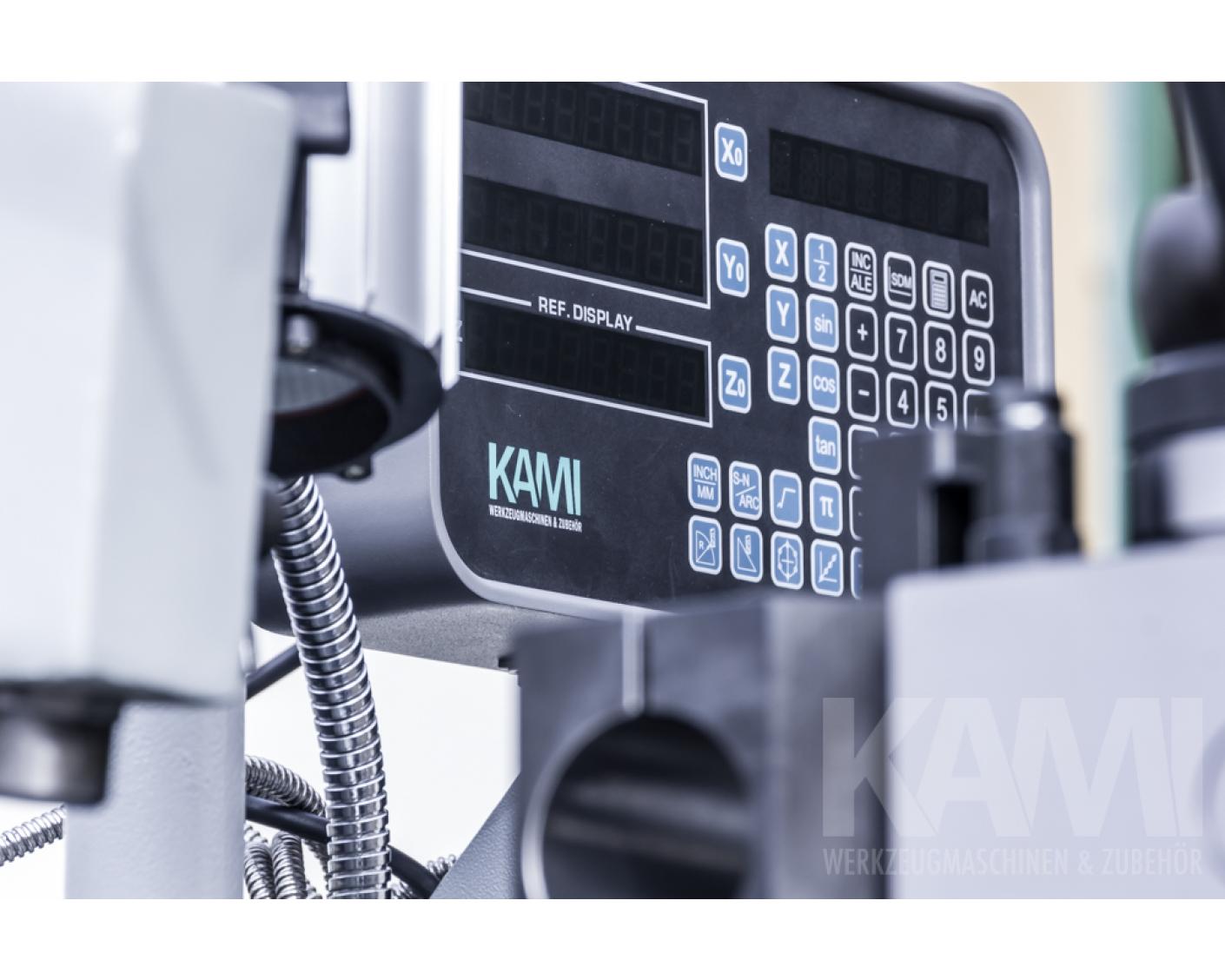

3 Achsen digitales Messsystem
nachstellbare Hauptspindellager
Lamellenkupplung im Hauptgetriebe
schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf

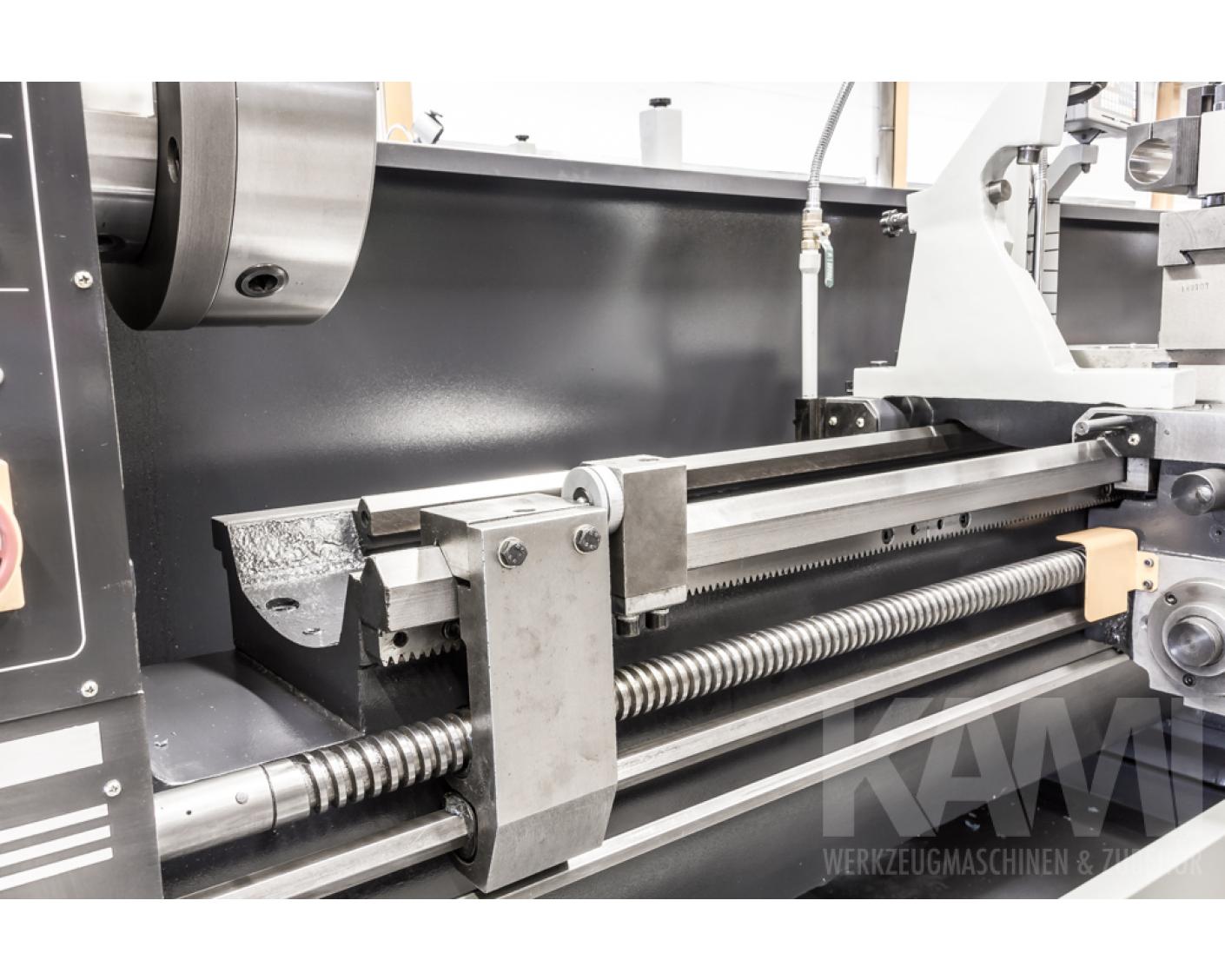

Micrometer Endanschlag
Kühlmitteleinrichtung
Spritzschutzwand
4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

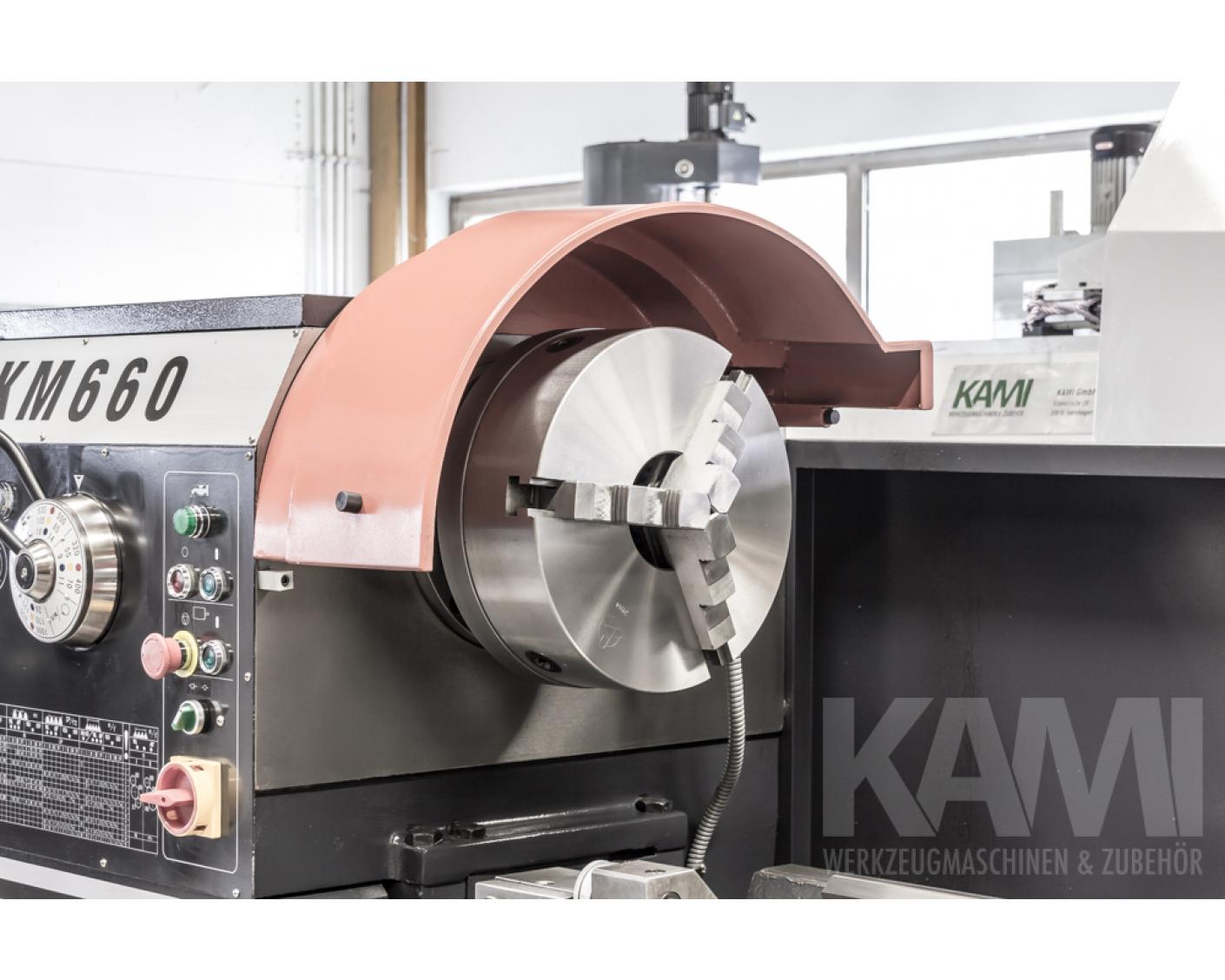

3-Backenfutter 315 mm, 4 Backen Planscheibenfutter 500 mm, 1 Stück mitlaufende Lünette und 1 Stück stehende Lünette mit 120-250 mm Durchlass Optional: Kegeldreheinrichtung
