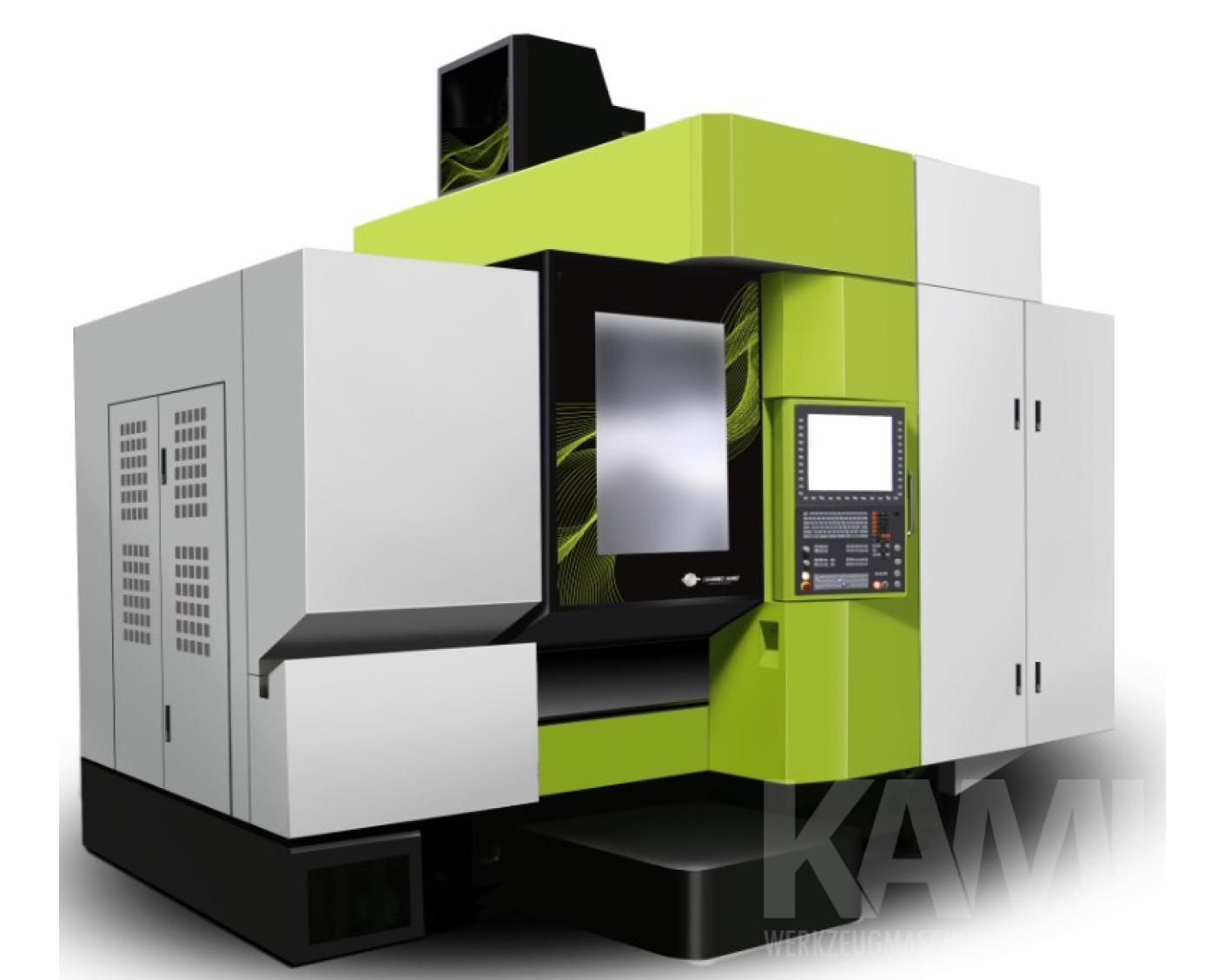

Abbildung ähnlich

FKM 600GMU

5-Achs-Bearbeitungszentrum

Technische Daten

Größe Arbeitstisch in mm	D=500
max. Arbeitstischbelastung in kg	300
Abstand Spindelnase-Tisch in mm	150-570
maximale Spindelgeschwindigkeit in U/min	20.000
Spindelaufnahme	HSK-A63
Spindelleistung (S1/S6-40%) in kw	22/26,4
Spindelleistung (S1/S6-40%) in N.m	61,3/73,5
Verfahrwege X/Y/Z in mm	600/910/450
Verfahrwege A/C in Grad	+/-120/360
Eilgänge X/Y/Z in m/min	40/40/40
Vorschub beim Schneiden in m/min	20
A/C Eilgänge in U/min	20/80
Positioniergenauigkeit X/Y/Z in mm	0,008/0,008/0,007
Positioniergenauigkeit A/C in ARCSEC	8/8
Wiederholgenauigkeit X/Y/Z in mm	0,005/0,005/0,004
Wiederholgenauigkeit A/C in ARCSEC	5/5
Werkzeuge Werkzeugwechsler	26
Werkzeugwechselzeit in Sek	5
max. Werkzeuglänge in mm	300
max. Werkzeugdurchmesser in mm	80 (120 ohn Nachbarwerkzeug)
Austellfläche in mm	4800x3855
Gewicht	17.000,00 kg
Abmessungen	4700x3800x3100 mm

Dokumente

Ausstattung

Heidenhain TNC 640 Steuerung
Gekapselte Vollverkleidung aus Blech (einschließlich Wassertank)
HSK-A63/12000U/min Spindel
A-Achse-Zahnradkonstruktion mit Getriebe (importiertes DIN5-Zahnrad)
C-Achse-Direktantrieb
Ölkühlung
Werkzeugmessystem
3-Achs Linearencoder Heidenhain
A/C Winkelmessung Heidenhain
Späneförderer
Führungen X-Achse 45mm Linearführungen, Y-Achse 45mm Linearführungen, Z-Achse 35mm Linearführungen (Marke CSK)
Kugelrollspindel X-Achse R50x16, Y-Achse R40x16, Z-Achse R40x16 (Marke PMI)
Autom. Schmiersystem
Luft-, Wasserpistole

Lieferumfang (Im Preis enthalten)

Optional: - Ölabscheider - elektrische Spindel Kessler 15.000/20.000 U/min - Werkzeugmessystem Blum - 30/40/60-fach Werkzeugwechsler -5.Achs Ausrichtungspaket mit 3D Taster Renishaw
