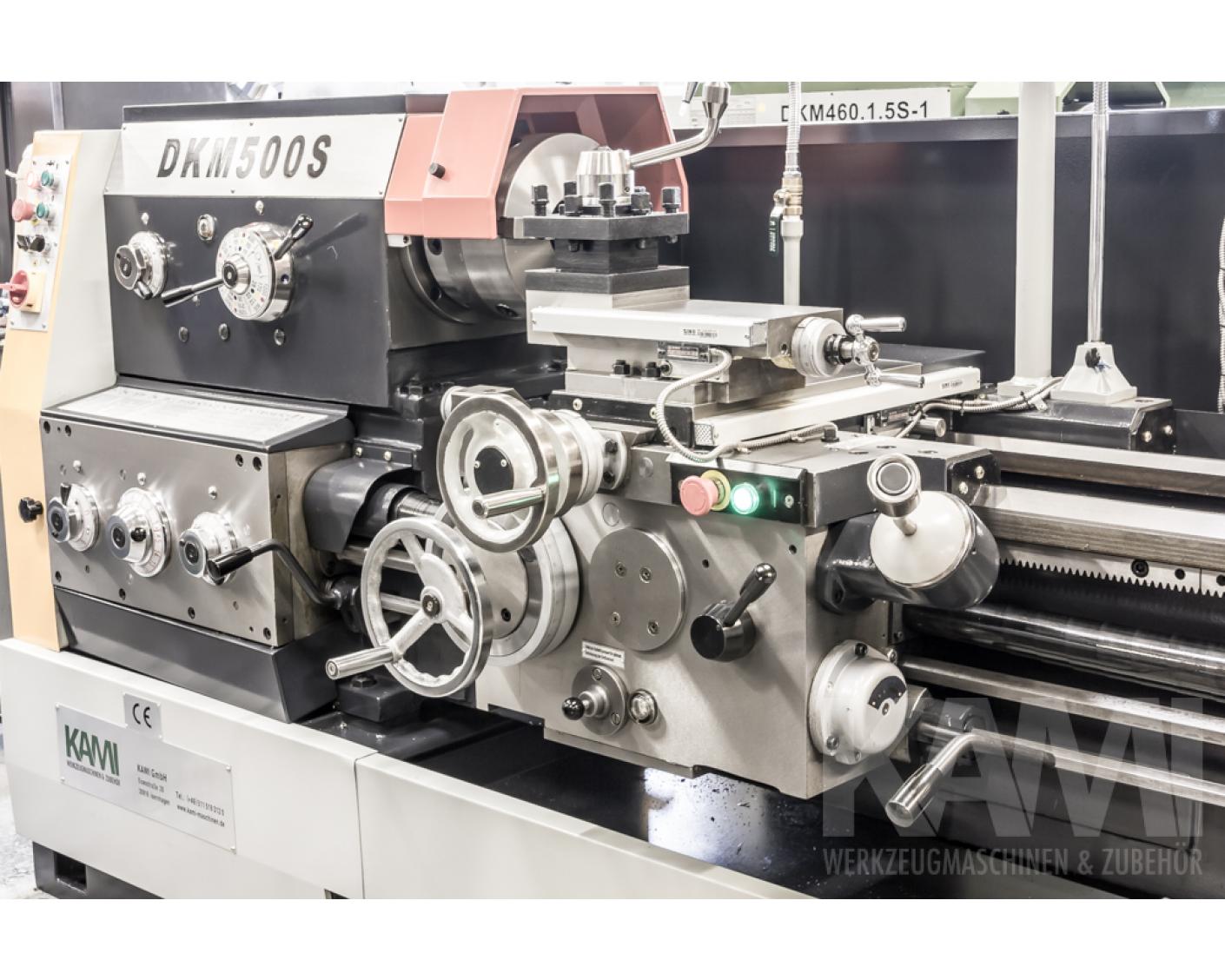

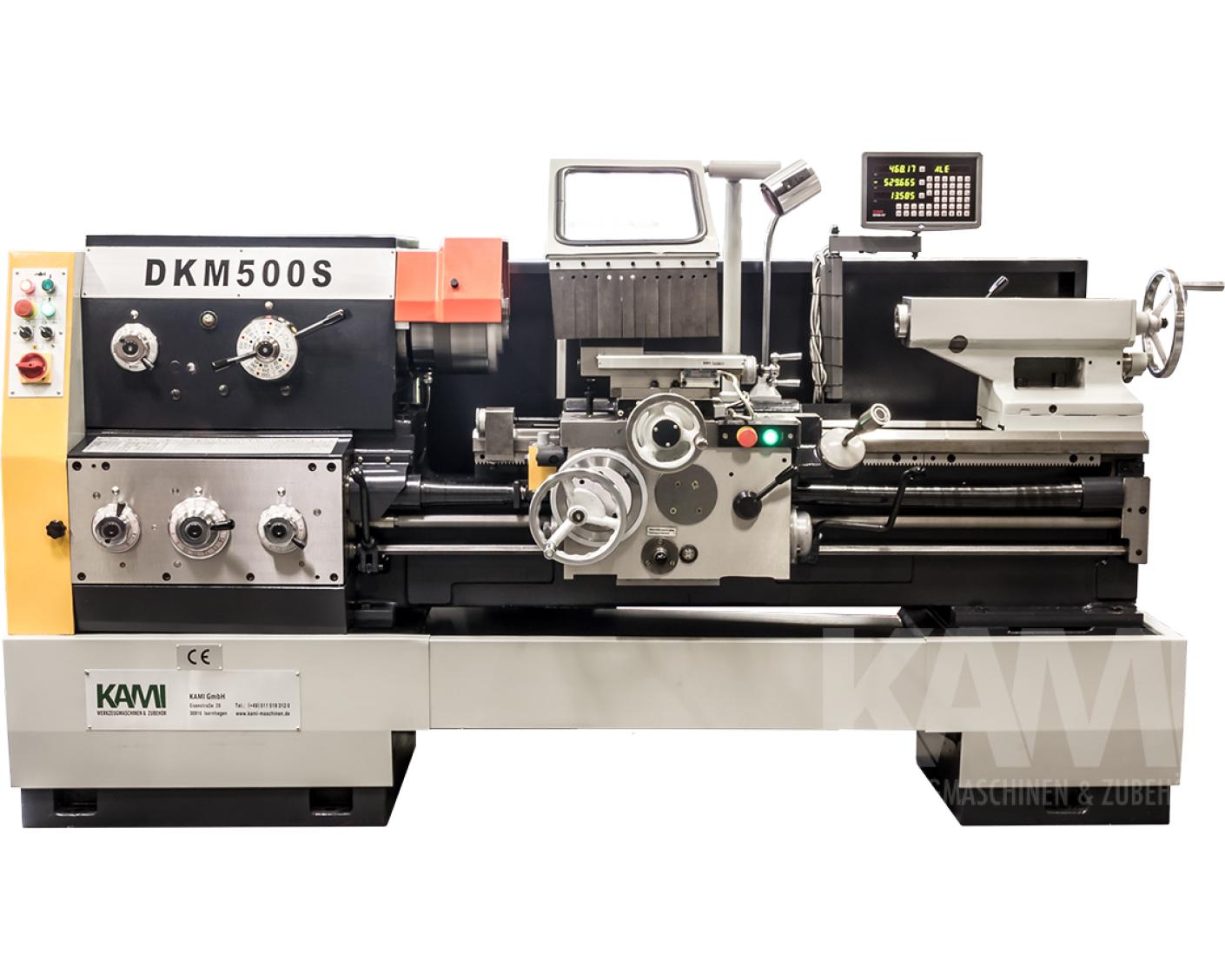

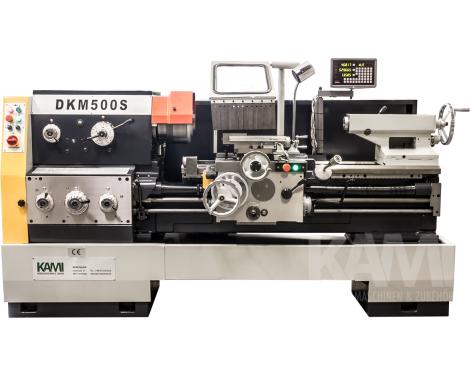

DKM 500x1500 SB

L+Z Drehmaschine

Hier passt alles. Konstruktion, Verarbeitung und Leistung. Ausgelegt für hohe Zerspanungsleistung und optimale Schnittergebnisse. Durch das feinstufige Getriebe, können nahezu alle Einstellungen vorgenommen werden um optimale Oberflächenergebnisse bei schonender Werkzeugabnutzung zu erzielen. Die optimale Leistungsausbeute des 7,5kW Motors führt zu außergewöhnlichen Drehmomenten bei gleichzeitig energieeffizientem Stromverbrauch.

Highlights

elektromechanische Hauptspindelbremse für die Sicherheit Ihrer Mitarbeiter
4-fach gelagerte Hauptspindel für höchste Präzision
Hohes Spanvolumen durch 1400 Nm max. Drehmoment an der Hauptspindel
Einhandhebelbetrieb für effektives Arbeiten an der Maschine
Gegenlaufflächen Turcite beschichtet

Vergleich Variationen

Technische Daten

Spitzenhöhe	250 mm
Spindelbohrung	82 mm
Spitzenweite	DKM 500x1000 SB - 1000 mm - ⬤ - 22.150,00 € DKM 500x1500 SB - 1500 mm - ⬤ - 22.450,00 € DKM 500x2000 SB - 2000 mm - ⬤ - 23.400,00 € DKM 500x3000 SB - 3000 mm - ⬤ - Auf Anfrage DKM 500x1000 SB - 1000 mm - ⬤ - Auf Anfrage Variationen vergleichen
Umlaufdurchmesser über Bett	500 mm
Umlaufdurchmesser in der Kröpfung	710 mm
Umlaufdurchmesser über Support	300 mm
Drehzahlbereich	9 - 1600 U/min (24 Stufen)
Spindelnase	DIN 55029 Camlock D1-8
Verfahrweg X-Achse	275 mm
Verfahrweg Z1-Achse	145 mm
Bereich Längsvorschübe	0,028 - 6,43 mm/U; 93 Stufen
Bereich Planvorschübe	0,012 - 2,73 mm/U; 93 Stufen
Metrische Gewinde	0,5 - 224 mm; 48 Stufen
Zollgewinde	72 - 1/8 Gang/Zoll; 49 Stufen
Modulgewinde	0,5 - 112 mm; 42 Stufen
Diametralgewinde	56 - 1/4 DP; 42 Stufen

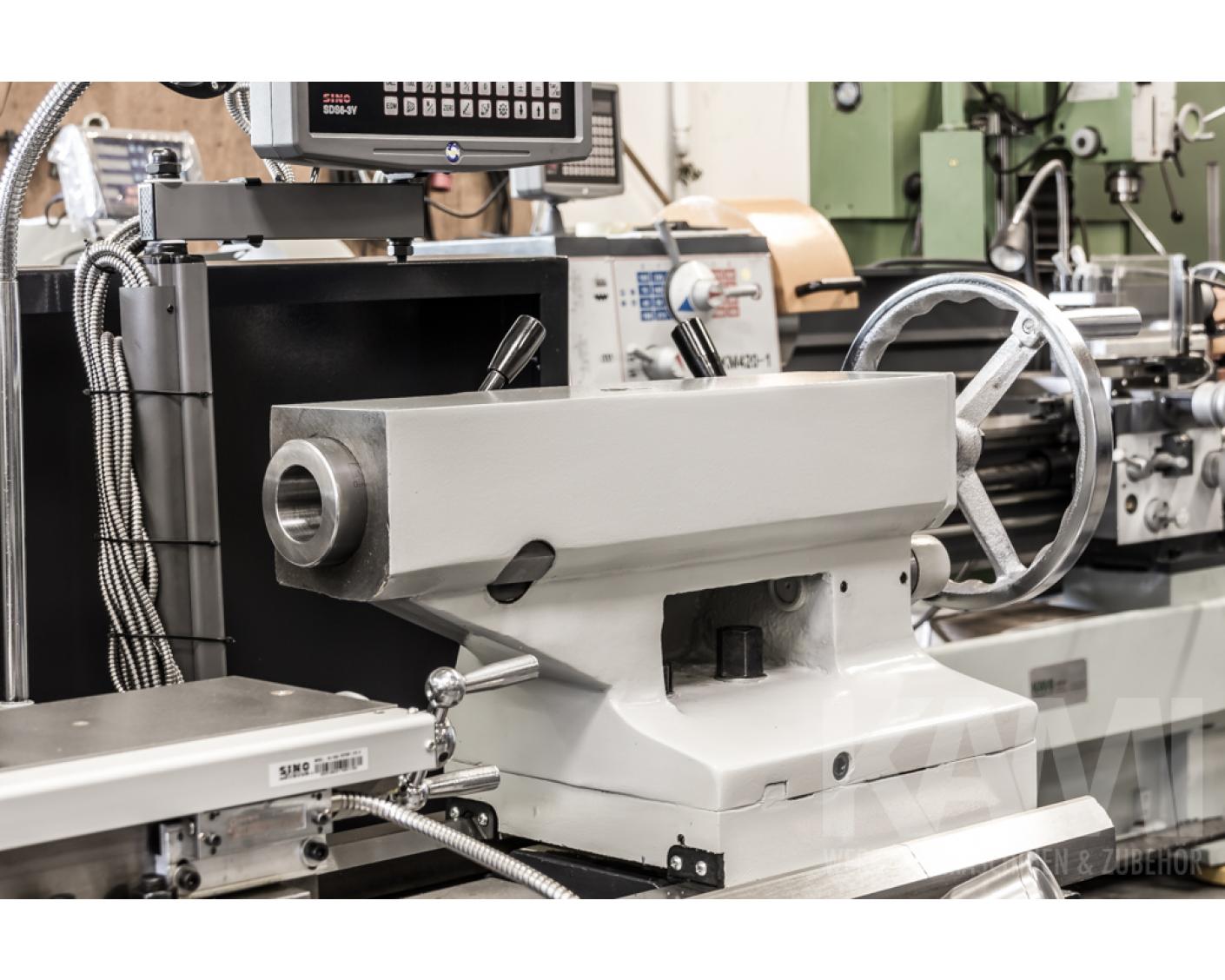

Pinolen-ø	75 mm
Pinolenweg	150 mm
Pinolenaufnahme	Morse Konus 5
Motorleistung	7,5 kW
Gewicht	2.950,00 kg
Abmessungen	3132 x 975 x 1270 mm

Dokumente

Ausstattung

gefertigt nach DIN 8606
82 mm Spindelbohrung
Bettbrücke
elektromagnetische Spindelbremse

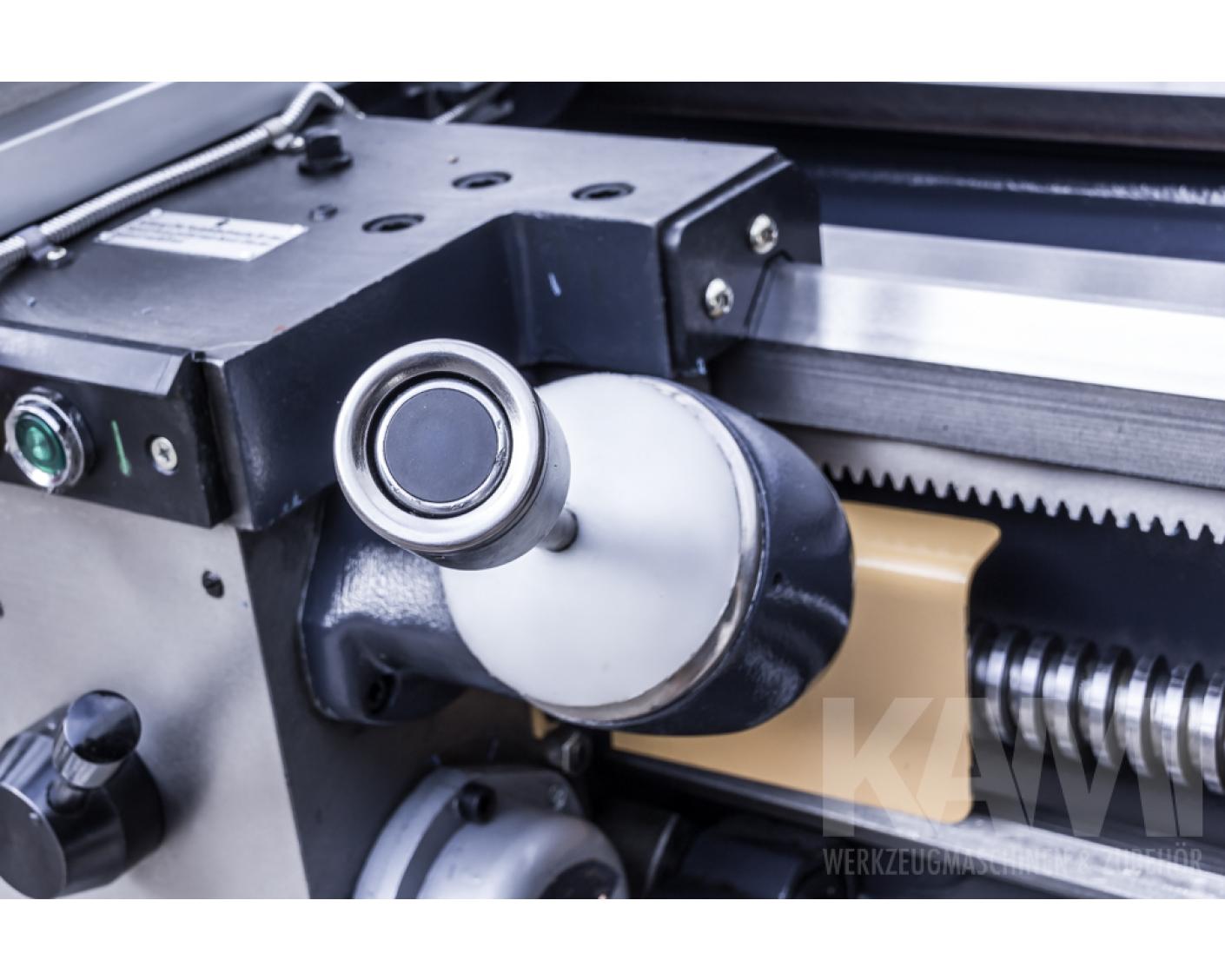

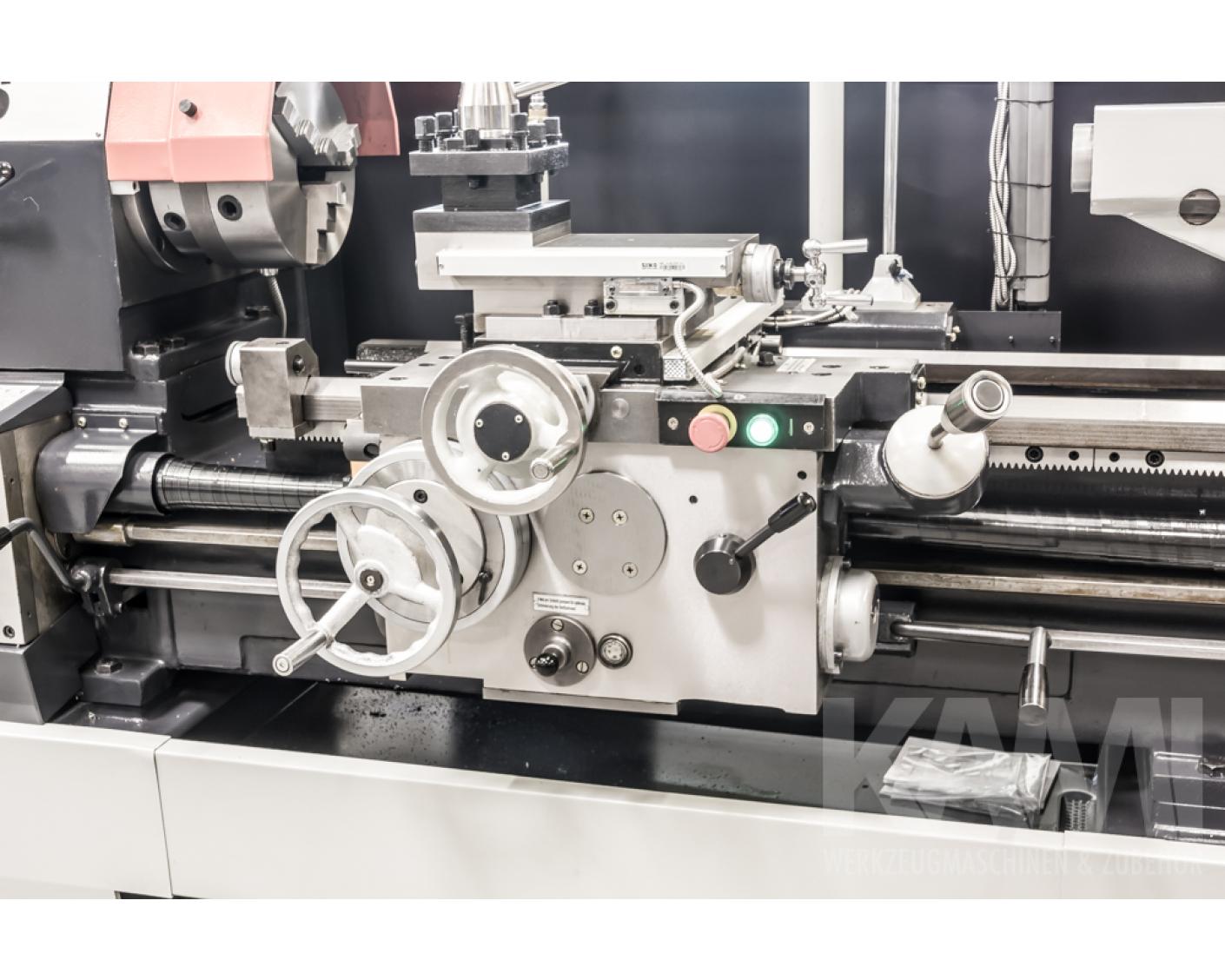

automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
Eilgang in Längs und Plan via Taster
Überlastkupplung im Schlosskasten
Spindelkastenschmierung durch integrierte Pumpe
manuelle Bettbahn-Zentralschmierung

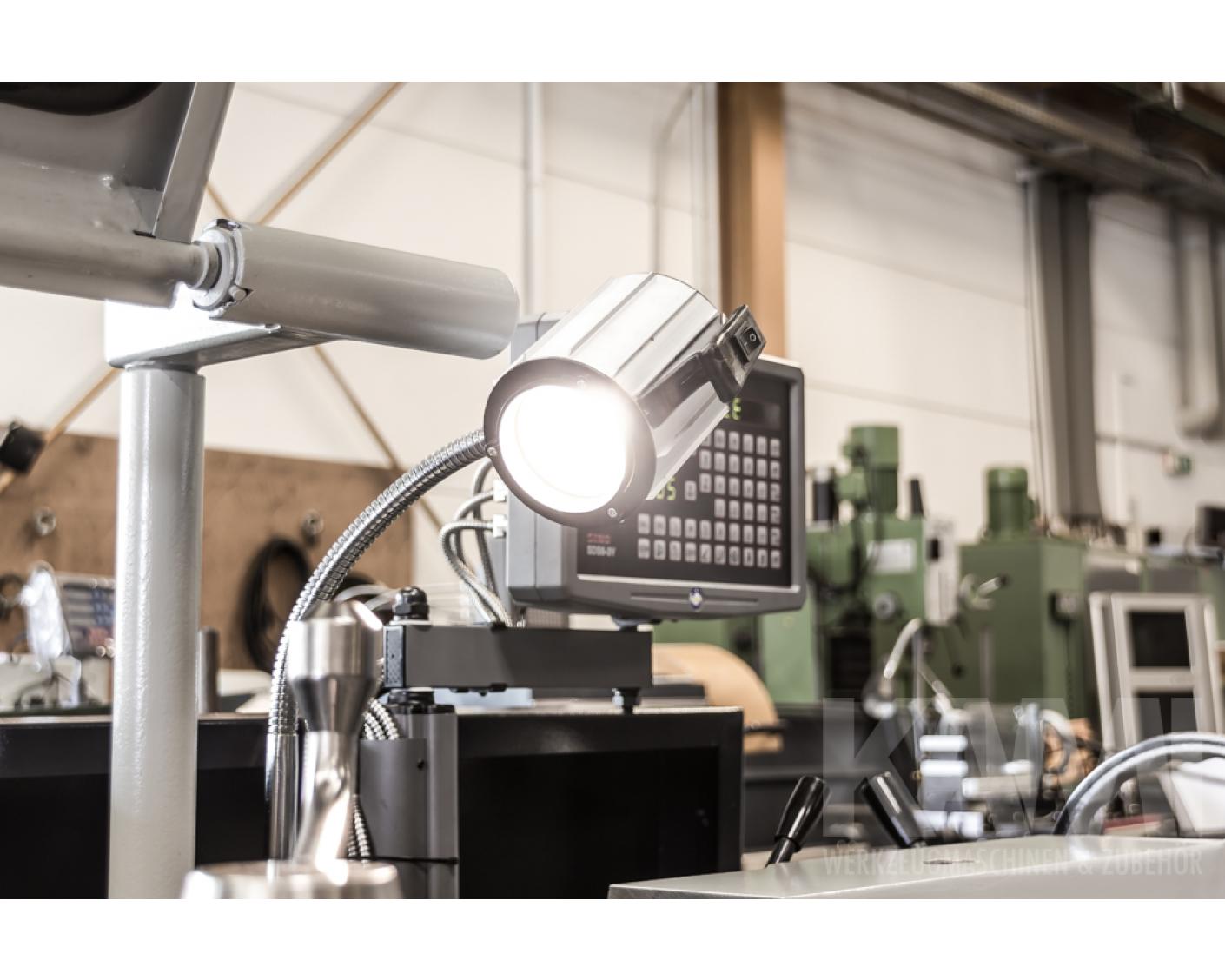

3 Achsen digitales Messsystem
nachstellbare Hauptspindellager
Lamellenkupplung im Hauptgetriebe
schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
Micrometer Endanschlag
Kühlmitteleinrichtung
Spritzschutzwand

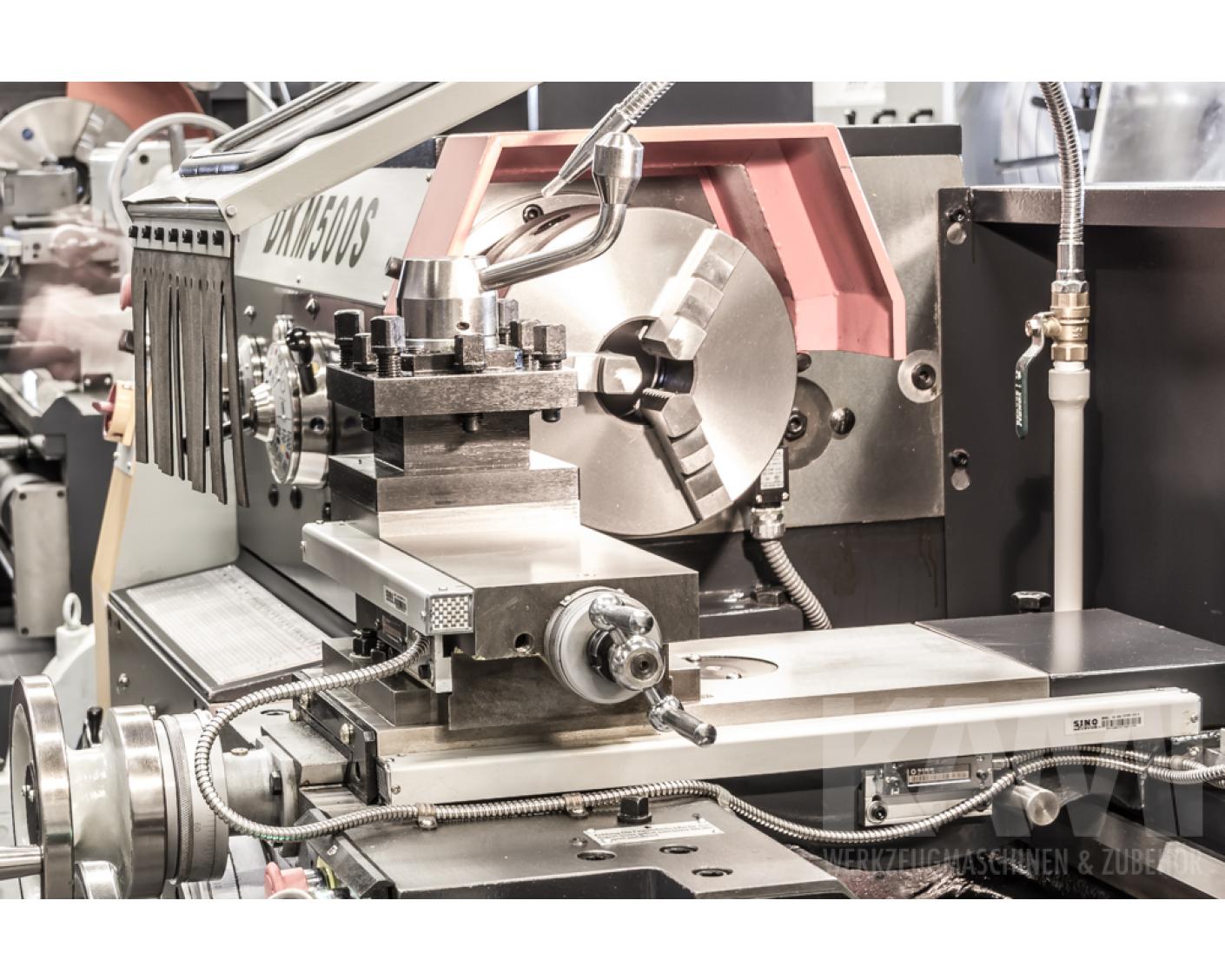

4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

3-Backenfutter 250 mm, 4 Backen Planscheibenfutter 400 mm, 1 Stück mitlaufende Lünette, 1 Stück stehende Lünette 120-250 mm Durchlass Optional: Kegeldreheinrichtung
