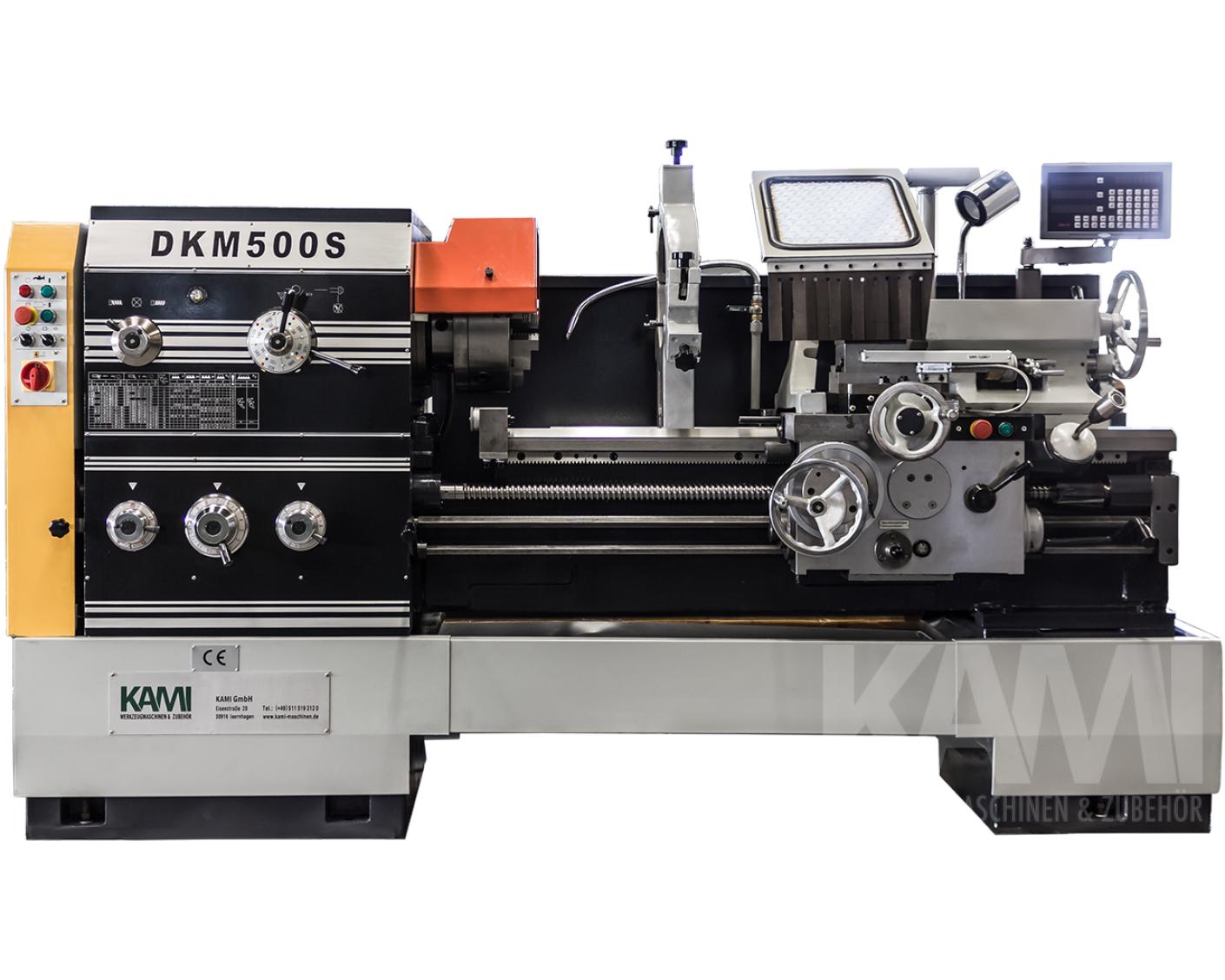

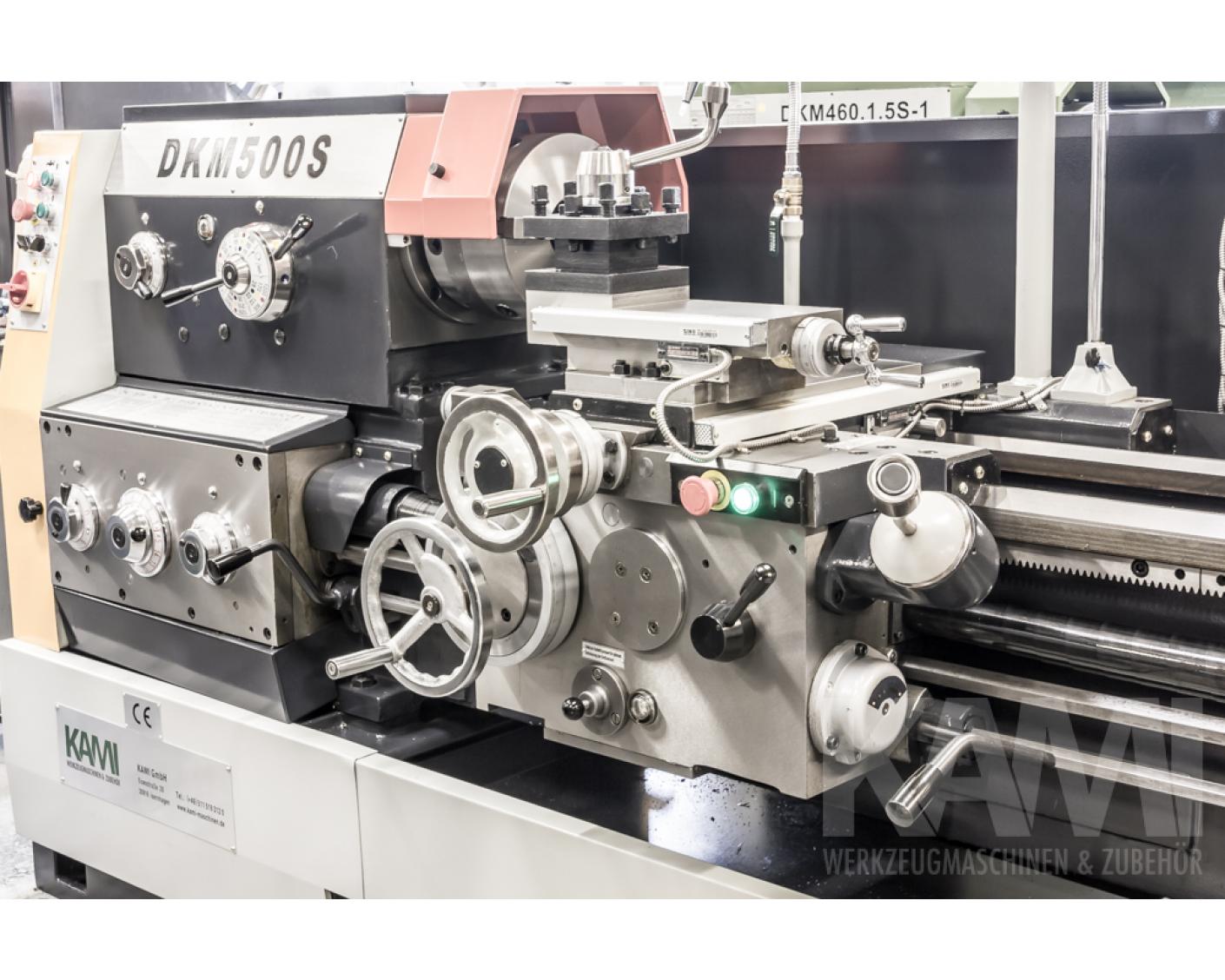

DKM 500x1000 SC

L+Z Drehmaschine

Hier passt alles. Konstruktion, Verarbeitung und Leistung. Ausgelegt für hohe Zerspanungsleistung und optimale Schnittergebnisse. Die Maschine ist universell einsetzbar und wurde speziell für die Bearbeitung mit einem großen Spindeldurchlass konzipiert. Die optimale Leistungsausbeute des 7,5kW Motors führt zu außergewöhnlichen Drehmomenten bei gleichzeitig energieeffizientem Stromverbrauch.

Highlights

elektromechanische Hauptspindelbremse für die Sicherheit Ihrer Mitarbeiter
4-fach gelagerte Hauptspindel für höchste Präzision
Hohes Spanvolumen durch 1400 Nm max. Drehmoment an der Hauptspindel

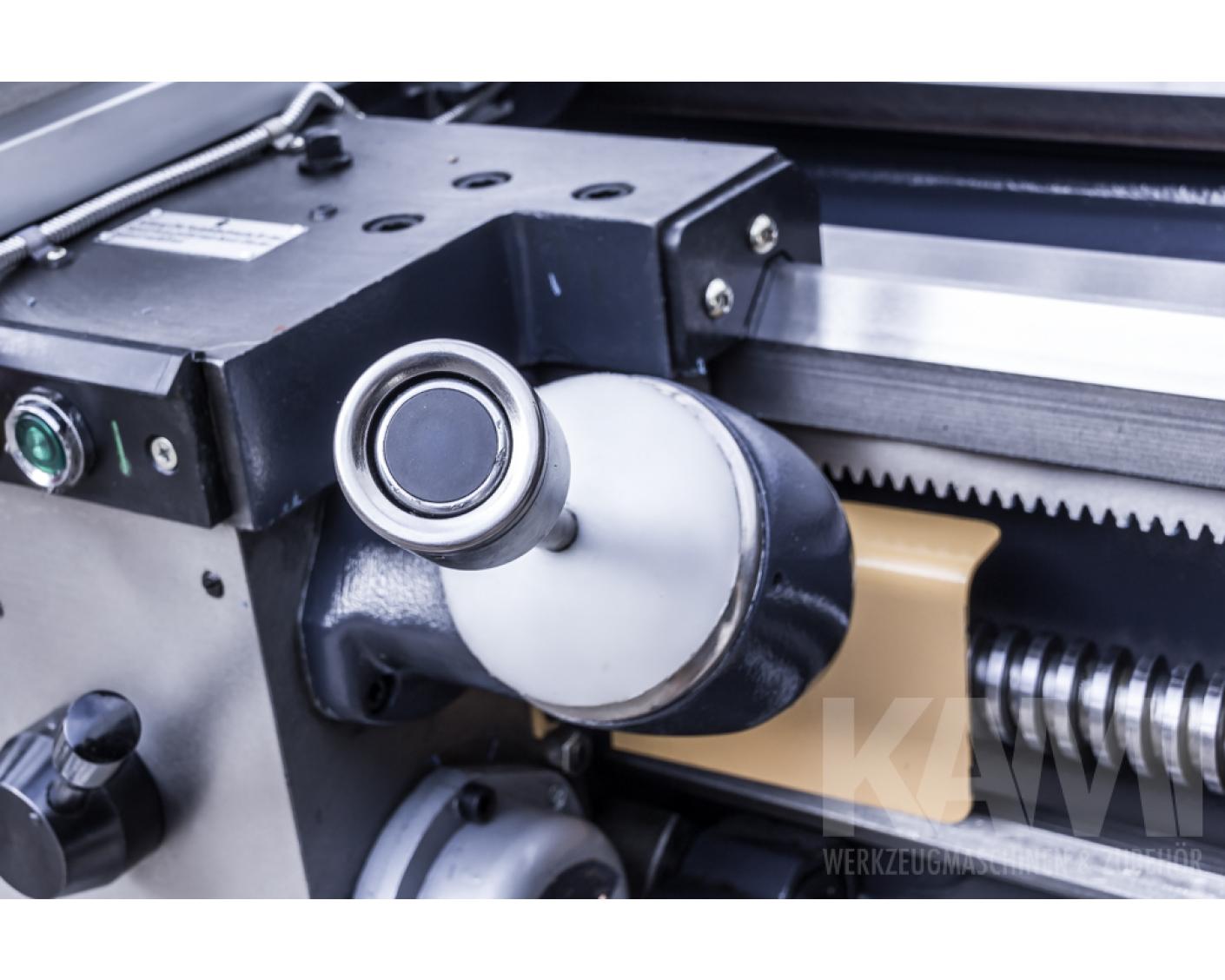

Einhandhebelbetrieb für effektives Arbeiten an der Maschine
Gegenlaufflächen Turcite beschichtet

Vergleich Variationen

Technische Daten

Spitzenhöhe	250 mm
Spindelbohrung	105 mm
Spitzenweite	DKM 500x1500 SC - 1500 mm - ⬤ - 22.750,00 € DKM 500x1000 SC - 1000 mm - ⬤ - 22.850,00 € DKM 500x2000 SC - 2000 mm - ⬤ - 23.200,00 € DKM 500x3000 SC - 3000 mm - ⬤ - Auf Anfrage Variationen vergleichen
Umlaufdurchmesser über Bett	500 mm
Umlaufdurchmesser in der Kröpfung	710 mm
Umlaufdurchmesser über Support	300 mm
Drehzahlbereich	36 - 1600 U/min (12 Stufen)
Spindelnase	DIN 55029 Camlock D1-8
Verfahrweg X-Achse	275 mm
Verfahrweg Z1-Achse	145 mm
Bereich Längsvorschübe	0,063 - 2,52 mm/U; 65 Stufen
Bereich Planvorschübe	0,027 - 1,07 mm/U, 65 Stufen
Metrische Gewinde	1 - 14 mm; 22 Stufen
Zollgewinde	28 - 2 Gang/Zoll; 25 Stufen
Modulgewinde	0,5 - 7 mm; 18 Stufen
Diametralgewinde	56 - 4 DP; 24 Stufen

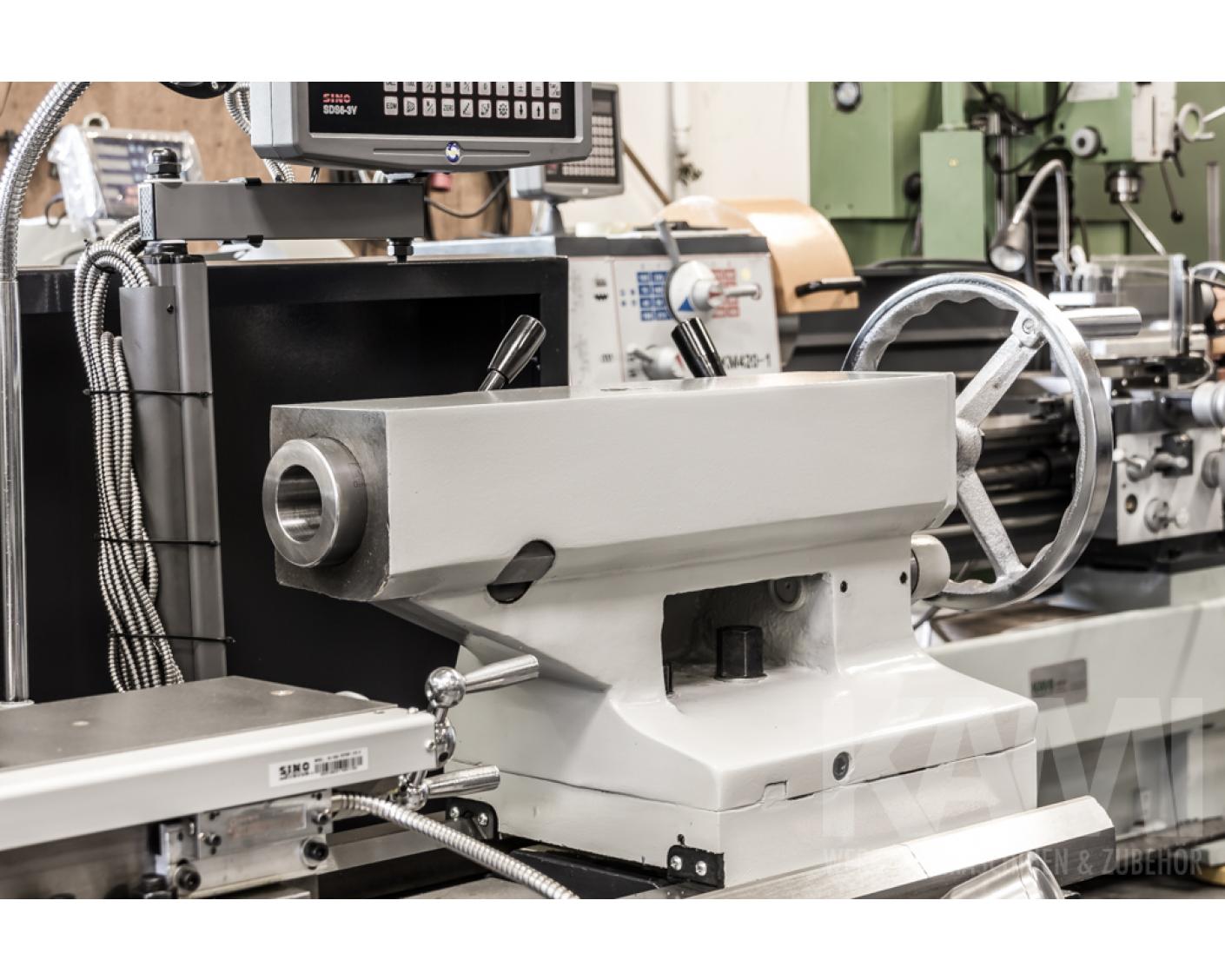

Pinolen-ø	75 mm
Pinolenweg	150 mm
Pinolenaufnahme	Morse Konus 5
Motorleistung	7,5 kW
Gewicht	2.750,00 kg
Abmessungen	2500 x 1100 x 1380 mm

Dokumente

Ausstattung

gefertigt nach DIN 8606
103 mm Spindelbohrung
Bettbrücke
elektromagnetische Spindelbremse

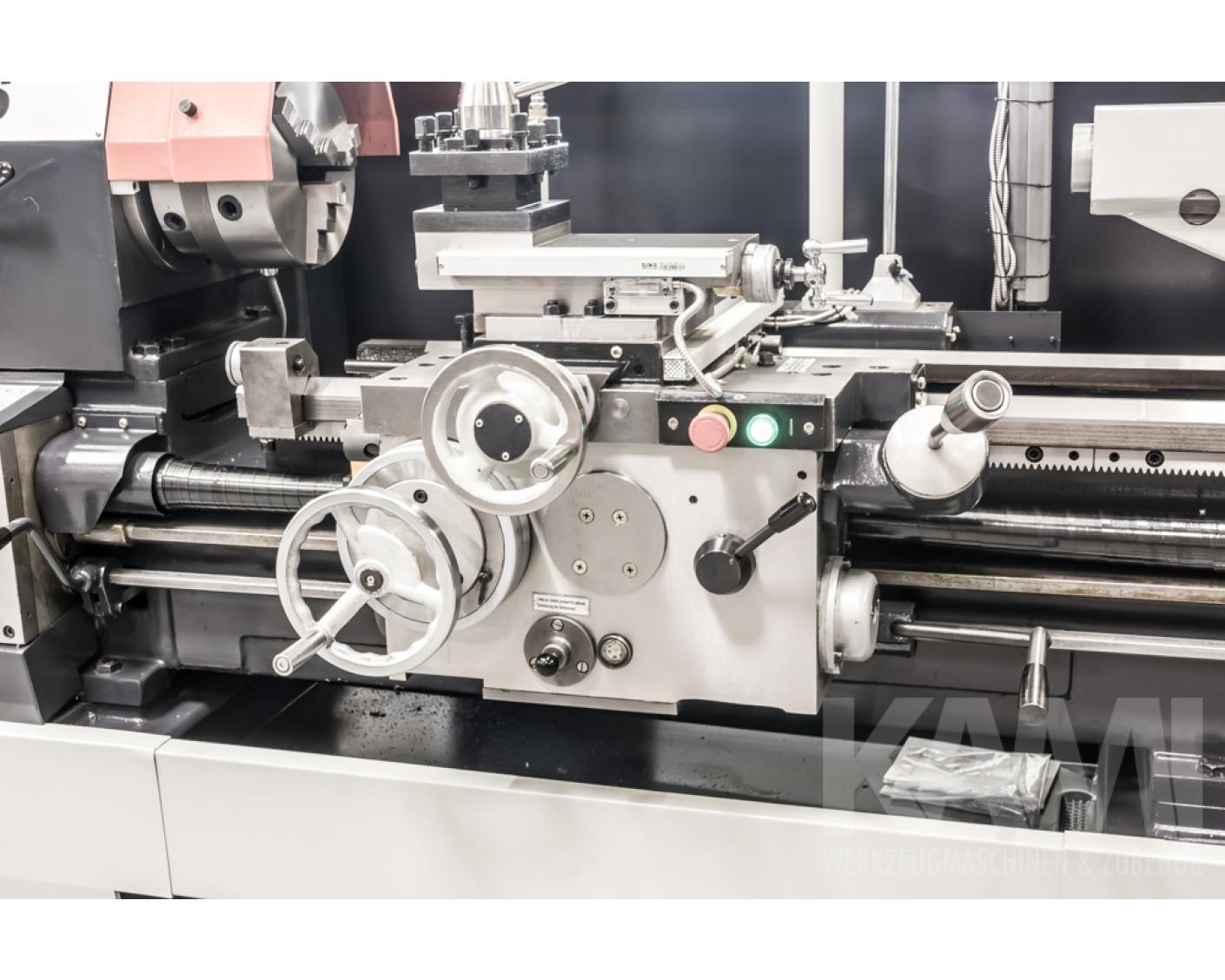

automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
Eilgang in Längs und Plan via Taster
Überlastkupplung im Schlosskasten
Spindelkastenschmierung durch integrierte Pumpe
manuelle Bettbahn-Zentralschmierung

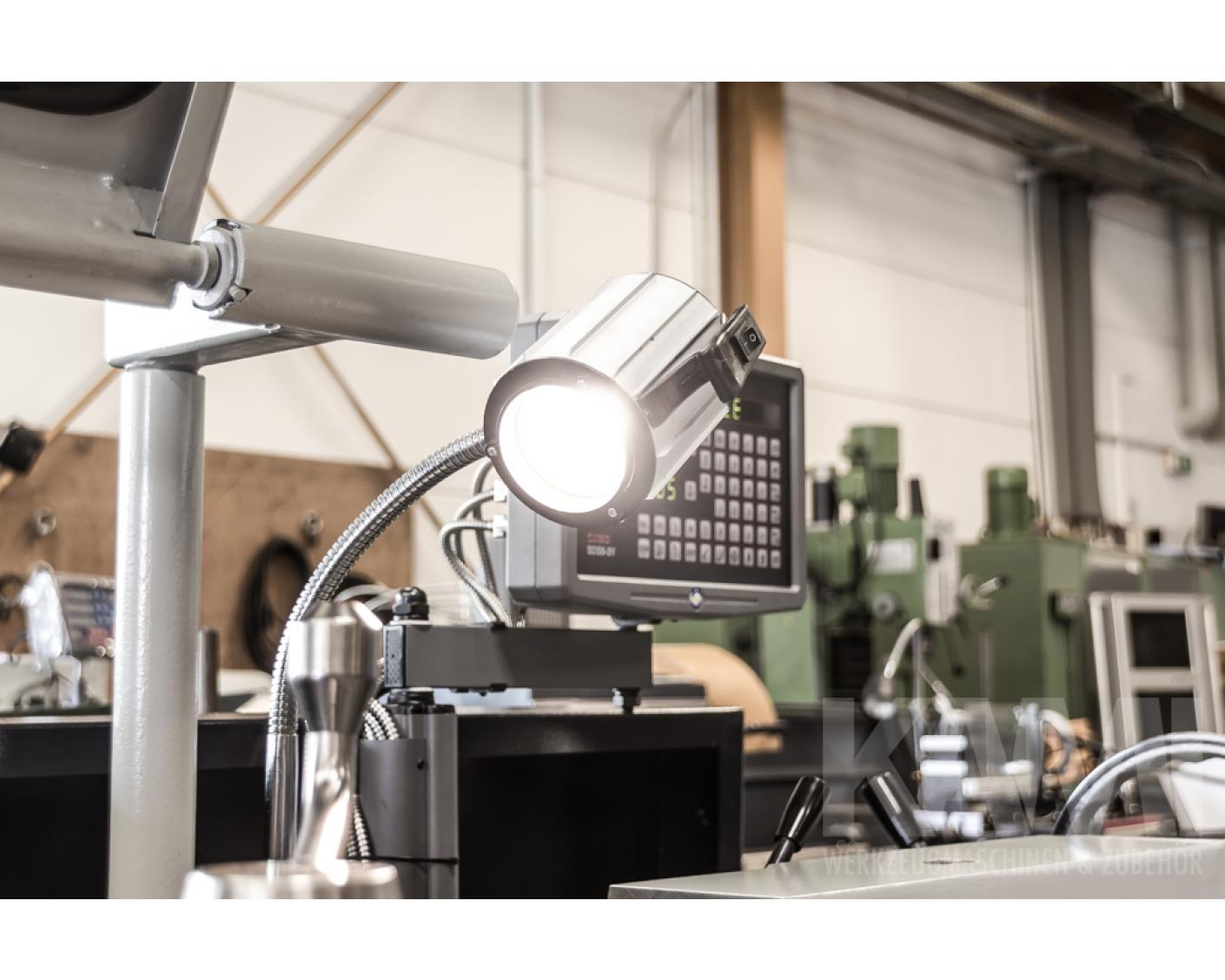

3 Achsen digitales Messsystem
nachstellbare Hauptspindellager
Lamellenkupplung im Hauptgetriebe
schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
Mikrometer Endanschlag
Kühlmitteleinrichtung
Spritzschutzwand

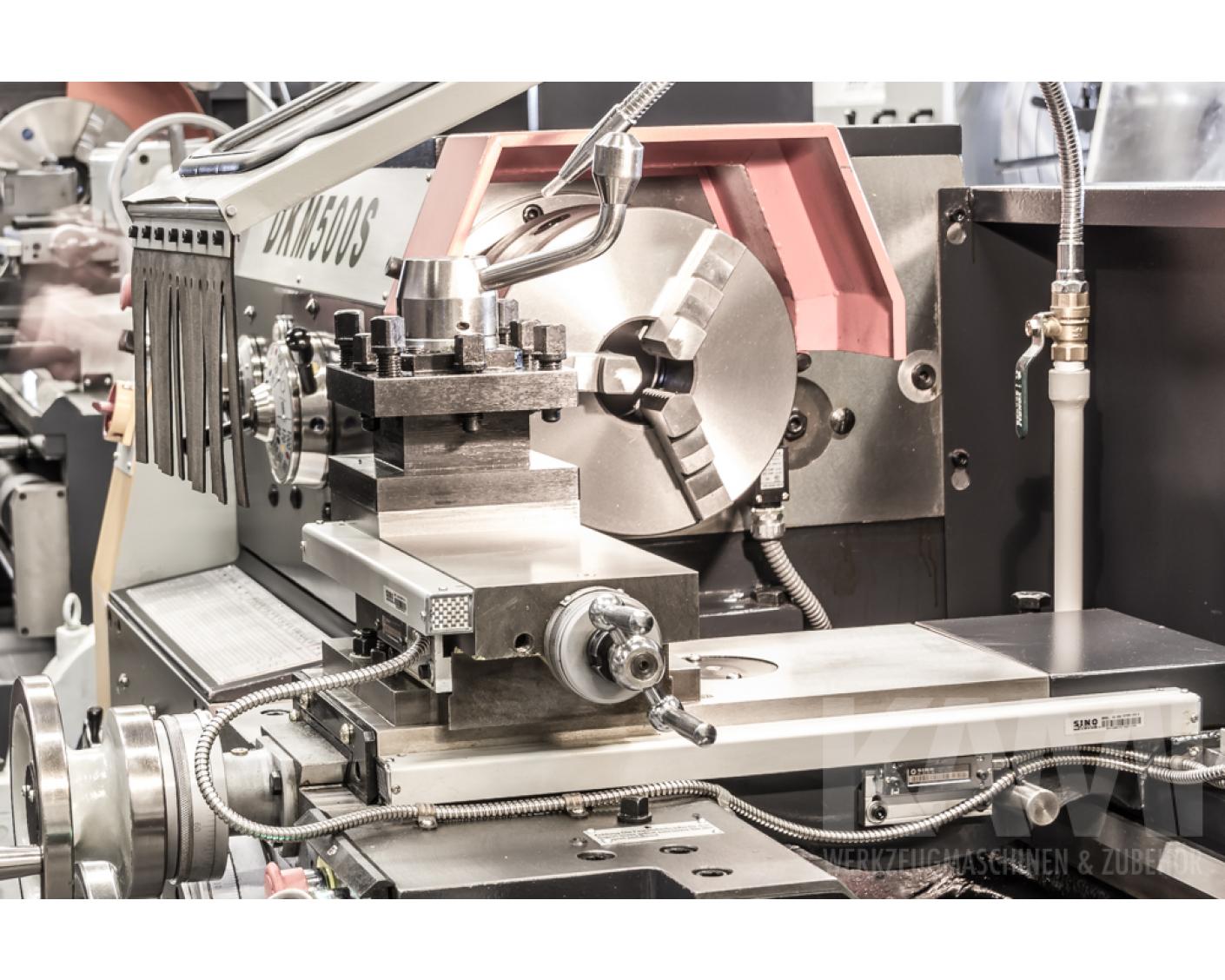

4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

3-Backenfutter 315 mm, 4 Backen Planscheibenfutter 400 mm, 1 Stück mitlaufende Lünette, 1 Stück stehende Lünette 120-250 mm Durchlass Optional: Kegeldreheinrichtung
