Technische Daten
Spitzenhöhe | 150 mm |
Spitzenweite | |
Umlaufdurchmesser über Bett | 300 mm |
Umlaufdurchmesser in der Kröpfung | 430 mm |
Umlaufdurchmesser über Support | 178 mm |
Spindelnase | D1-4/DIN 55029 |
Spindelbohrung | 38 mm |
Drehzahlbereich | 50 - 1810 U/min |
Verfahrweg X | 130 mm |
Verfahrweg Z | 560 mm |
Verfahrweg Z0 | 75 mm |

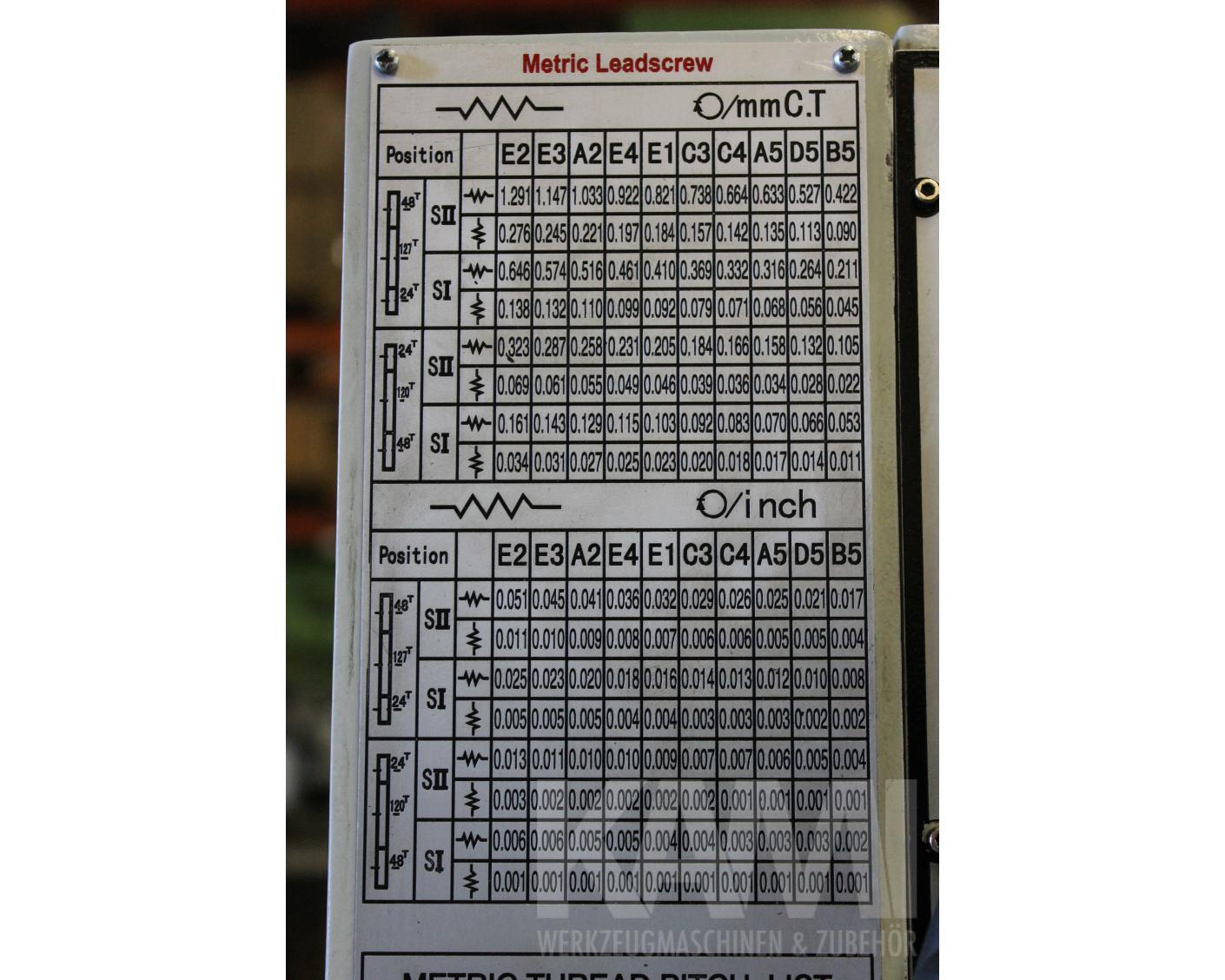

Bereich Längsvorschübe | 0,052 - 1,392 mm/U |
Bereich Planvorschübe | 0,014 - 0,38 mm/U |
Metrische Gewinde | 0,4 - 7 mm |
Zollgewinde | 4 - 56 TPI |
Pinolenweg | 100 mm |
Pinolenaufnahme | MK 3 |
Motorleistung | 1,1 + 1,5 kW (400 V 2 Stufen) |
Gewicht | 500,00 kg |
Abmessungen | 1590 x 750 x 1270 mm |
Dokumente
Ausstattung
- gefertigt nach DIN 8606
- doppelt gelagerte Hauptspindel mit 38 mm Spindeldurchlass
- einstellbare Kegelrollenlagerung der Hauptspindel
- gehärtete und geschliffene Zahnräder für geräuscharmen Lauf
- einstellbare Führungsbahnen durch Keilleisten
- Bettbrücke

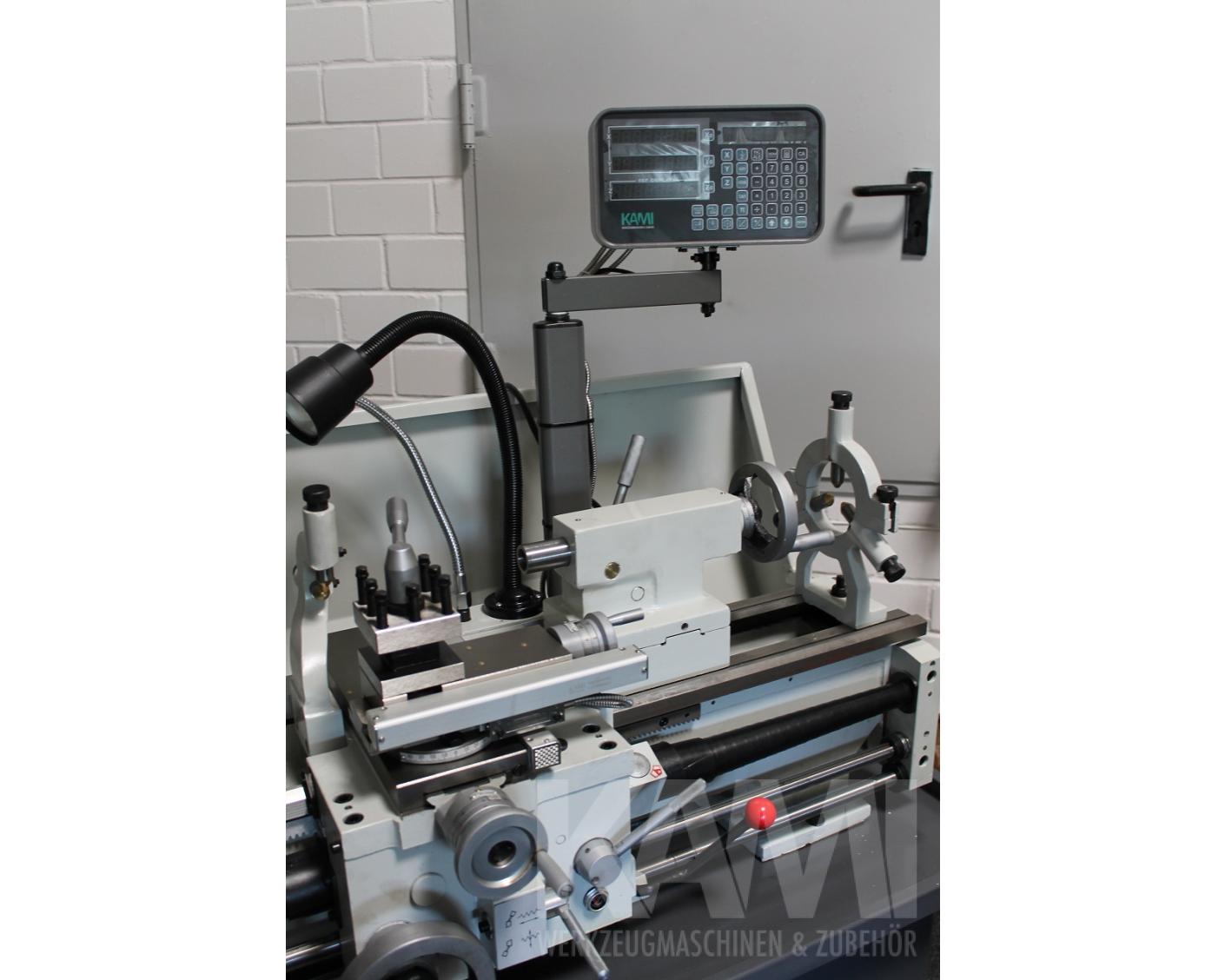

- fertig montierte Digitalanzeige
- elektromechanische gebremste Hauptspindel nach CE
- Nullauslösung nach CE
- Sicherheitsrelais nach CE

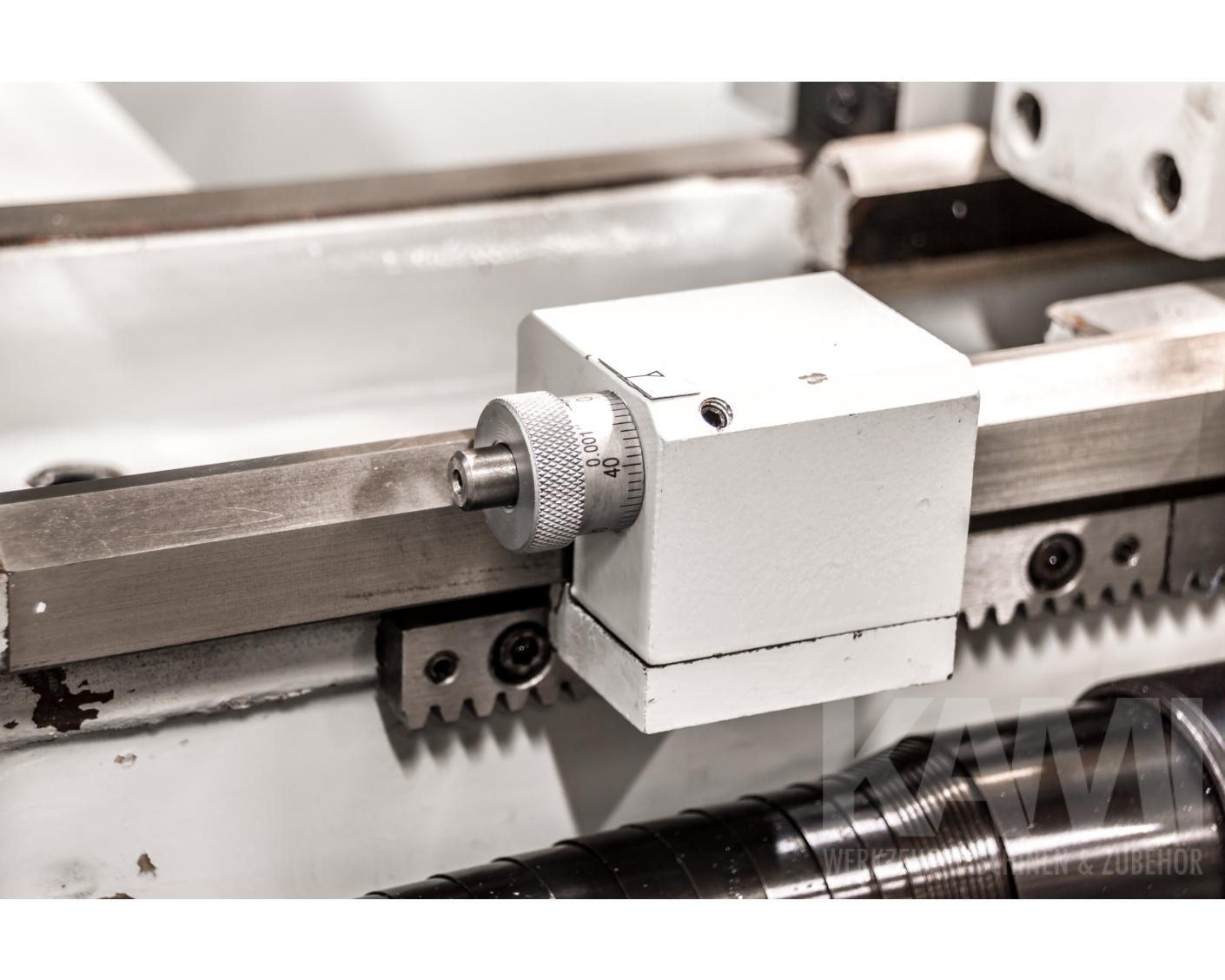

- verstellbarer Endanschlag mit Mikrometereinstellung
Lieferumfang (Im Preis enthalten)

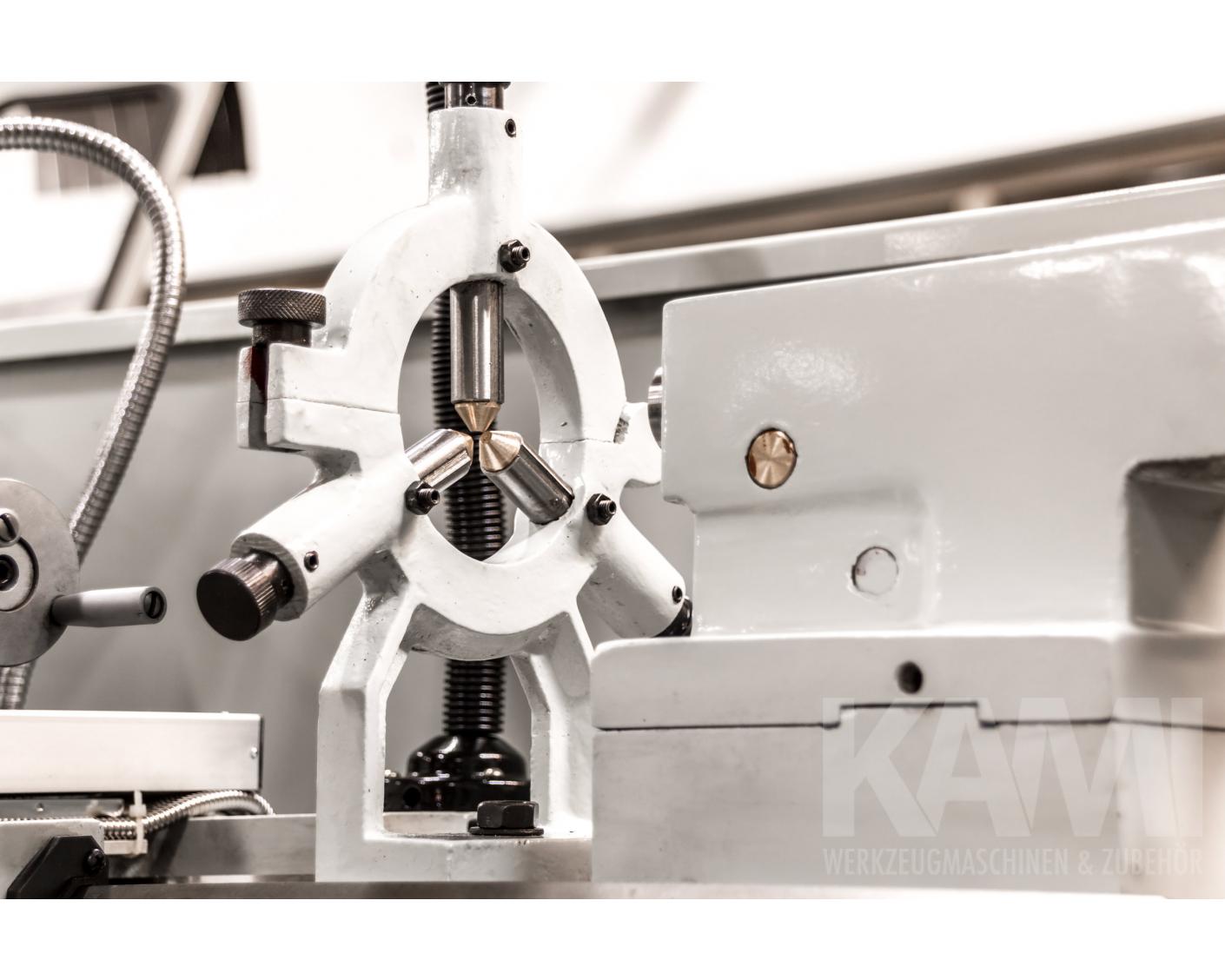

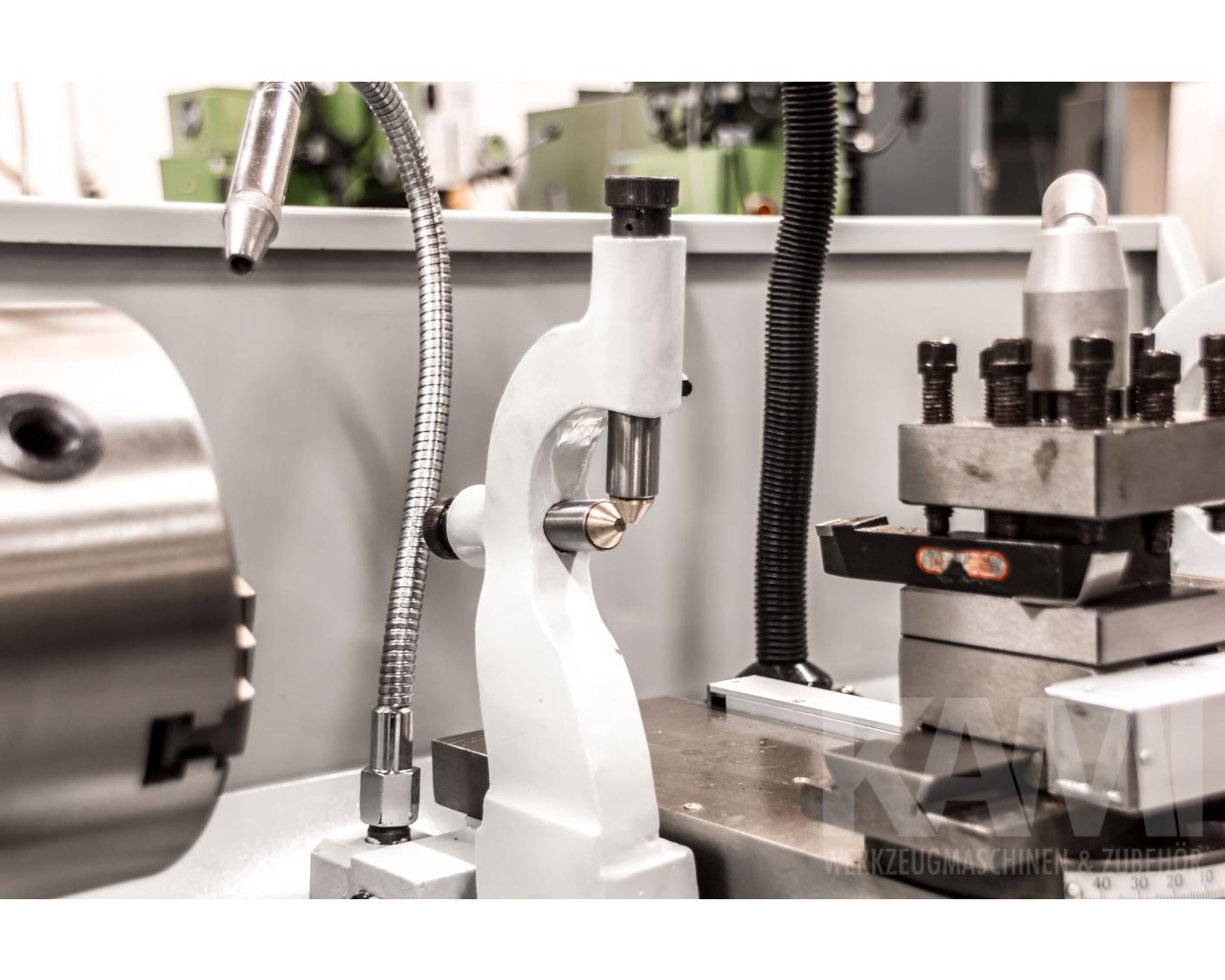

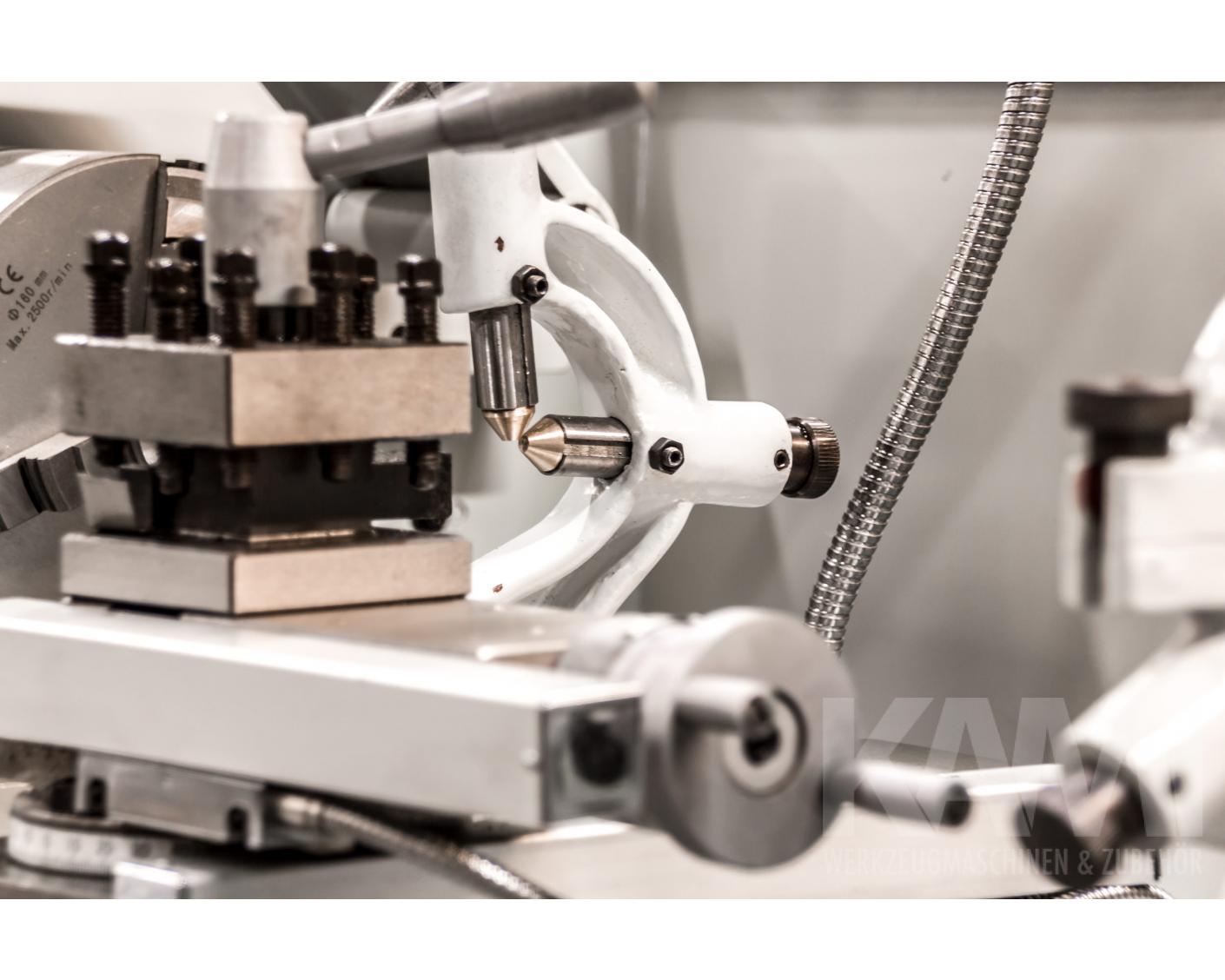

3-Backenfutter 160 mm, 4 Backenplanscheibenfutter 200 mm, Aufspannscheibe 250 mm, feste und mitlaufende Lünette, Wechselrädersatz, Spritzschutzwand, Kühlmitteleinrichtung,Längsanschlag mit Mikrometer,3 Achsen digitale Messeinrichtung fertig montiert,elektromechanisch gebremste Hauptspindel, Sicherheitsrelais
optionales Zubehör
- Maschinenzubehör Revolverkopfset für Drehmaschinen ab 255,80 €
- Schnellwechselstahlhalter Set Gr. A Schnellwechselstahlhalterset Multifix Gr. A ab 389,00 €
- Körnerspitze MK3 mitlaufend ab 39,80 €
- Körnerspitzenset MK3 mitlaufend Preis auf Anfrage
- Drehstahlset 12 mm mit Wendeplattensystem 9-teilig ab 75,00 €
- Drehstahlset 16 mm mit Wendeplattensystem 9 teilig ab 89,00 €
- Drehfutter 3-B Präzisionsdrehfutter D=160, DIN6350, Guss, einteilige Backen, frontgebohrt Preis auf Anfrage
- Drehfutter 4-B Drehfutter D=160, DIN6350, Guss ab 243,70 €
- Drehfutter Kombinationsspannfutter K 62160 ab 389,00 €
- Flansch Flansch DIN55029, D=125, D1-4 ab 115,00 €
- Flansch Flansch DIN55029, D=160, D1-4 ab 121,50 €
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Sonstiges Zubehör Reduzierung MK3 - B16 ab 3,85 €
- Sonstiges Zubehör Reduzierung MK3 - B18 ab 4,20 €
- Maschinenfüsse Maschinenfuss D-125 mm Preis auf Anfrage
- Sonstiges Zubehör Kühlmitteleinrichtung K45 ab 225,00 €
