Highlights
- hydraulische Kupplungs- und Bremssystem
- Ausgereifte Getriebekonstruktion zur Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte
- Durchgängiges, 600 mm breites Bett zur Aufnahme große Schnittkräfte und hoher Werkstückgewichte.
- Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion
Technische Daten
| Spitzenhöhe | 500 mm |
| Spitzenweite | |
| Bettbreite | 600 mm |
| Umlaufdurchmesser über Bett | 1000 mm |
| Umlaufdurchmesser in der Kröpfung | 1240 mm |
| Umlaufdurchmesser über Support | 680 mm |
| Spindelbohrung | 120 mm |
| Spindelnase | Camlock D1-15/MK6 |

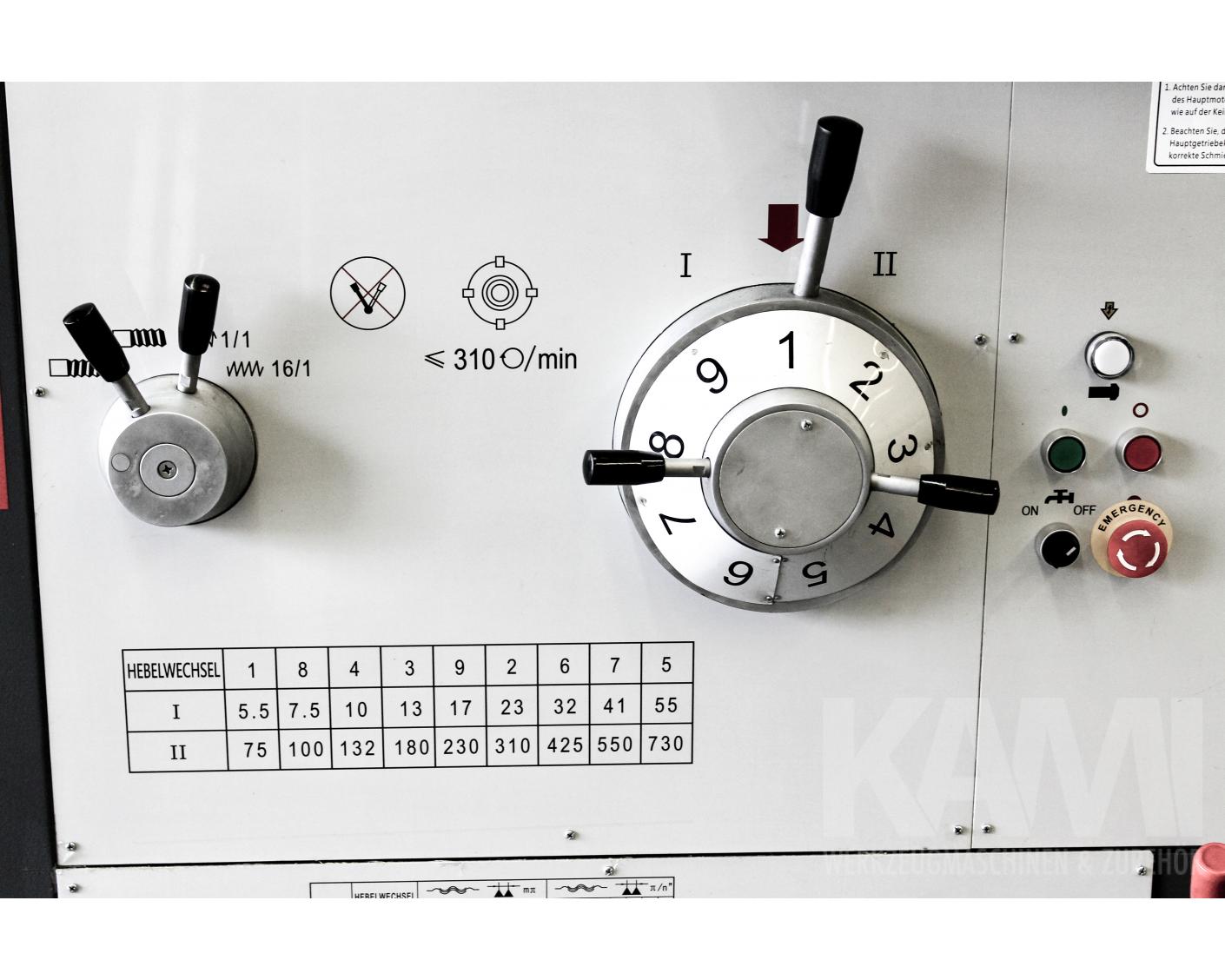

| Drehzahlbereich | (18) 5,5 - 730 U/min |

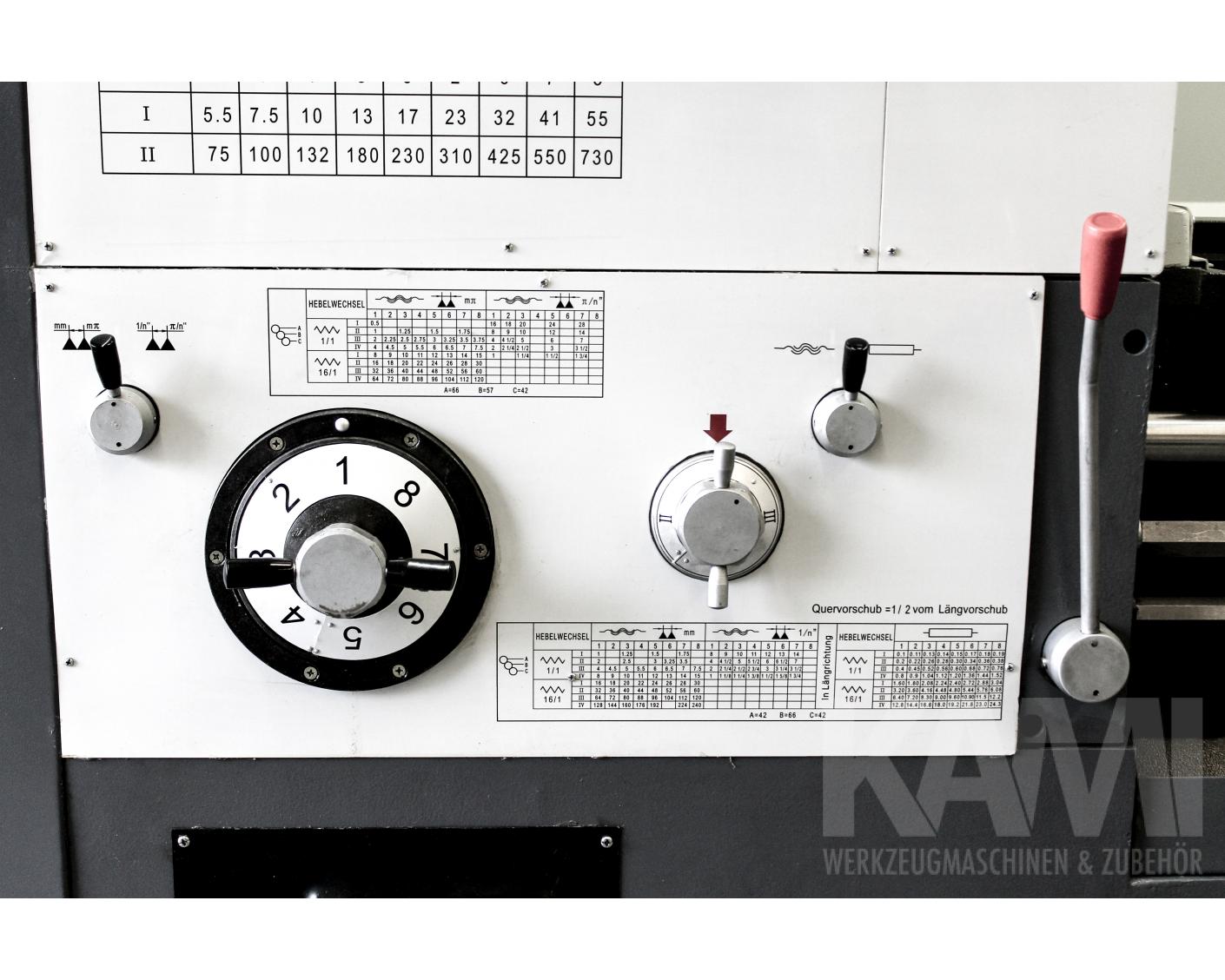

| Bereich Längsvorschübe | (64) 0,1 - 24.30 mm/U |
| Bereich Planvorschübe | (64) 0,05 - 12.15 mm/U |
| Eilgang Längs | 4000 mm/min |
| Eilgang Plan | 2000 mm/min |
| Metrische Gewinde | (52) 1 - 240 mm |
| Zollgewinde | (26) 14 - 1 TPI |
| Modulgewinde | (53) 0,5 - 120 mm |
| Diametralgewinde | (24) 28 - 1 DP |

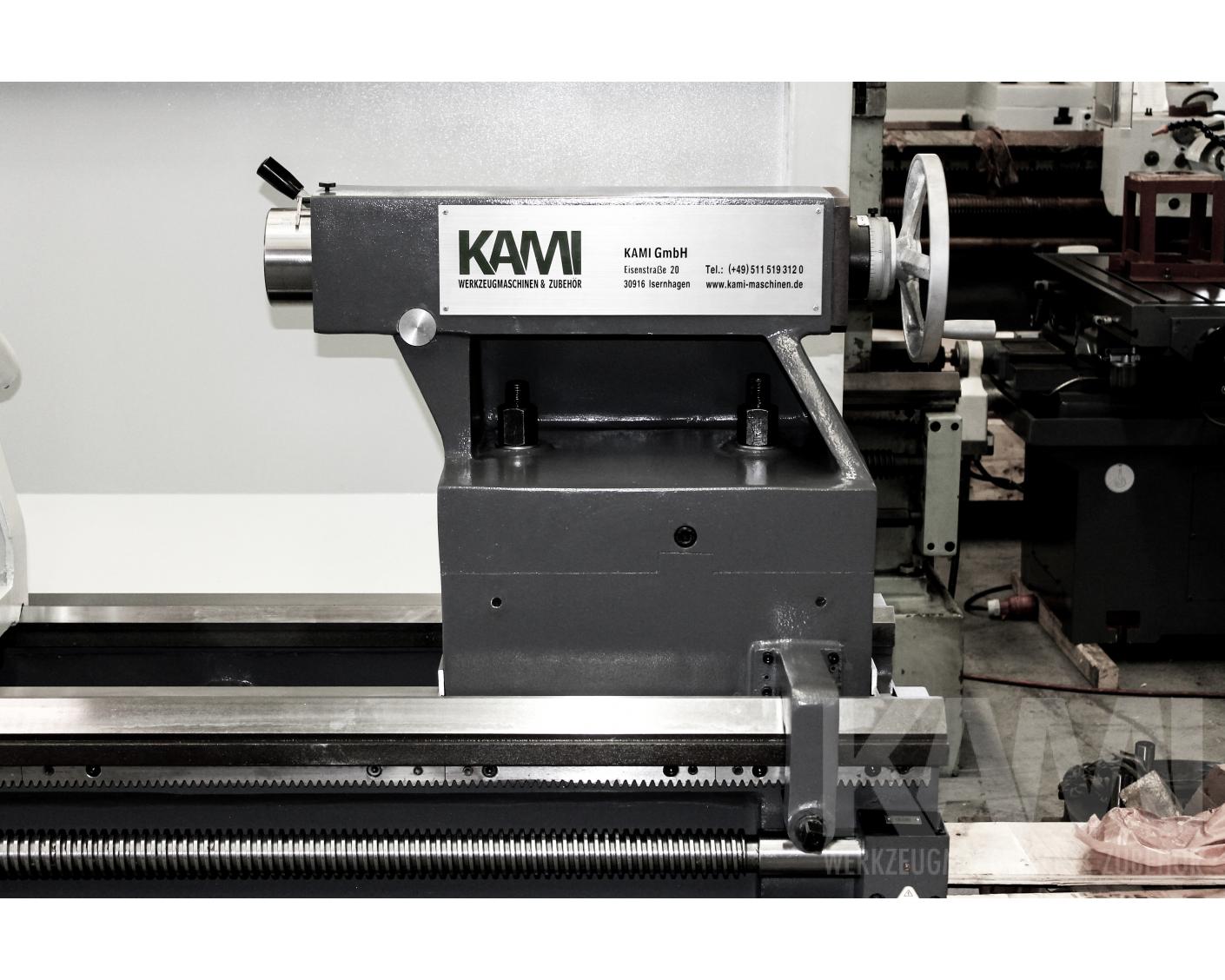

| Pinolendurchmesser | 120 mm |
| Pinolenweg | 240 mm |
| Pinolenaufnahme | Morse Konus 5 |
| Motorleistung | 11 kW optional 15kW |
| Gewicht | 5.800,00 kg |
| Abmessungen | 3900 x 1170 x 1250 mm |
Dokumente
Datenblatt
Seite drucken Ausstattung
- 120mm Spindelbohrung
- Hydraulikupplung nachstellbar
- Hydraulik Bremssystem für Hauptspindel
- Eilgang in Längs und Plan
- Überlastkupplung im Schlosskasten
- Spindelkastenschmierung durch integrierte Pumpe
- manuelle Bettbahnschmierung
- nachstellbare Hauptspindellager
- Zahnräder gehärtet und geschliffen
- Bettbrücke
- Kühlmitteleinrichtung

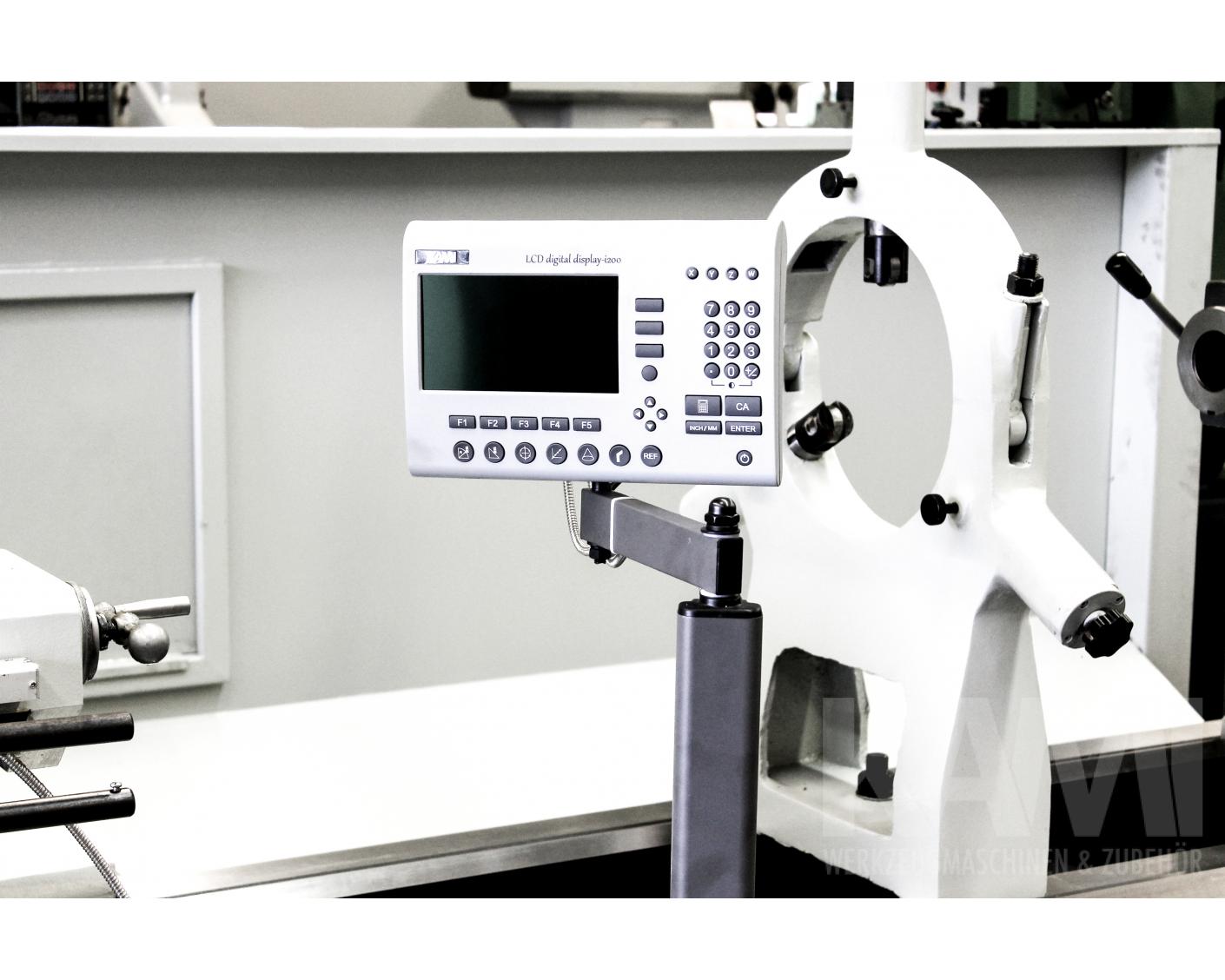

- Digitalanzeige
Lieferumfang (Im Preis enthalten)
Digitales Messsystem fertig montiert, 3-Backenfutter 315 mm, DIN 55029 4-Backenplanscheibenfutter 630 mm, feste Lünette 20 - 200 mm, mitlaufende Lünette 20 -135 mm, deutsche Betriebsanleitung
