Abbildung ähnlich

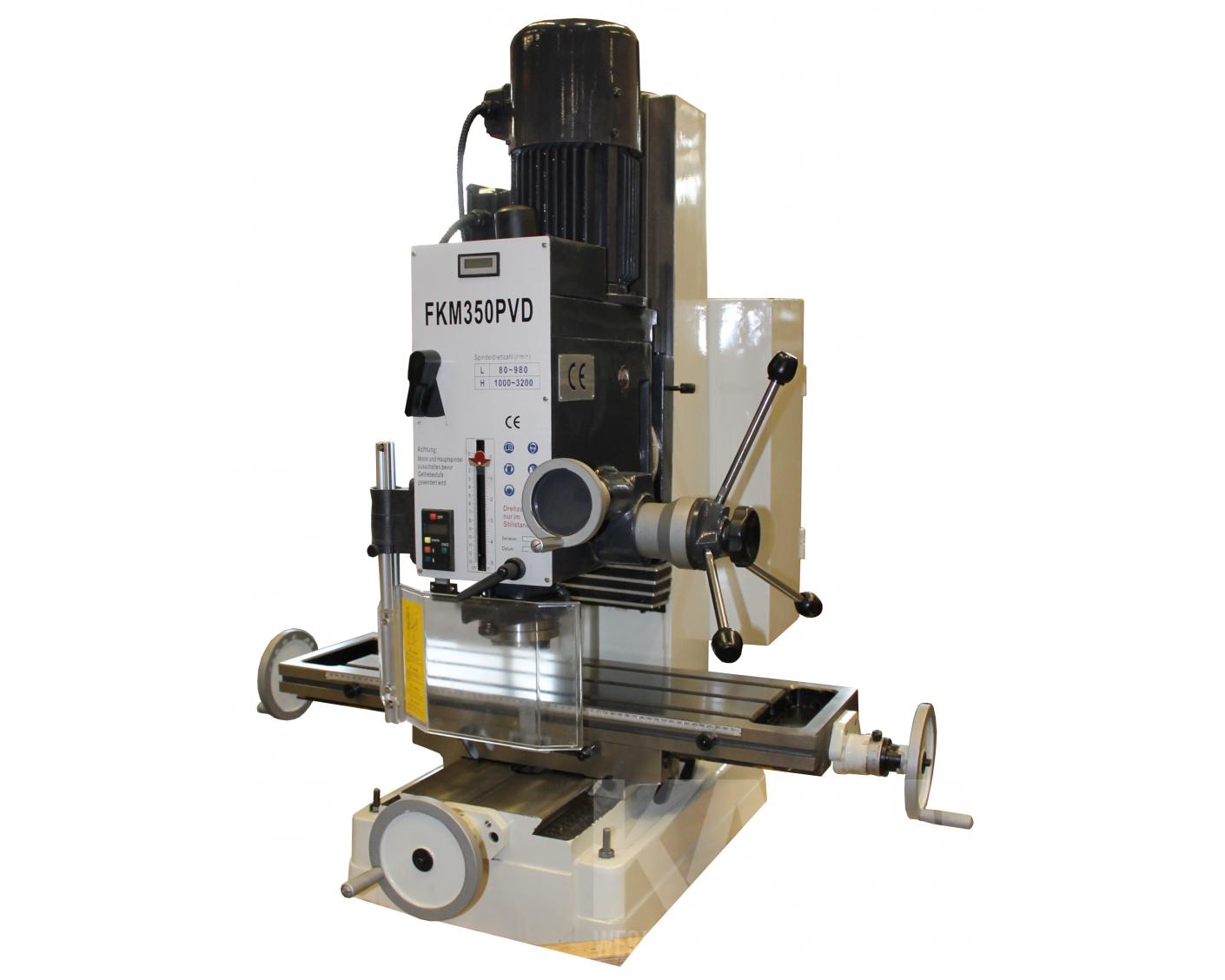

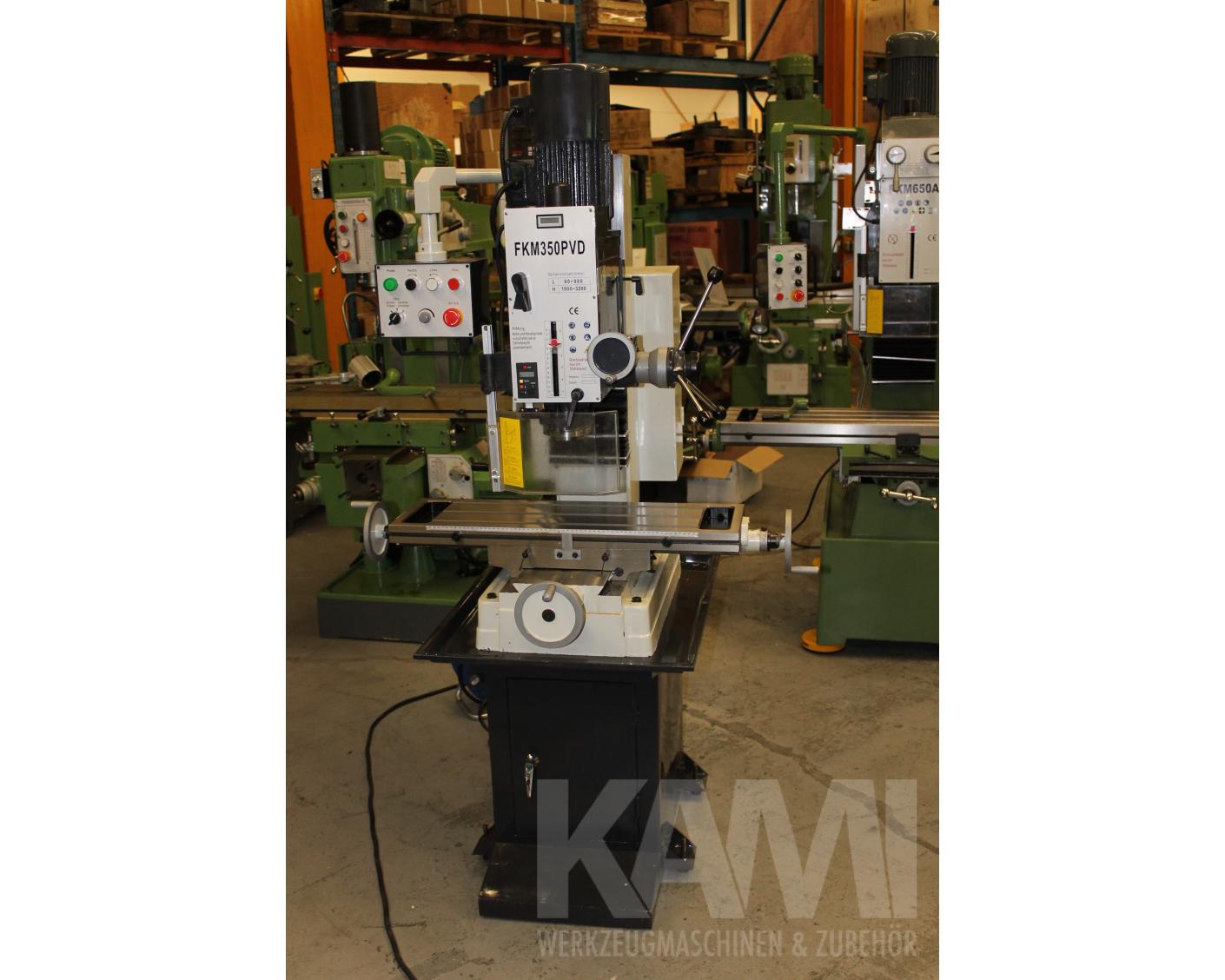

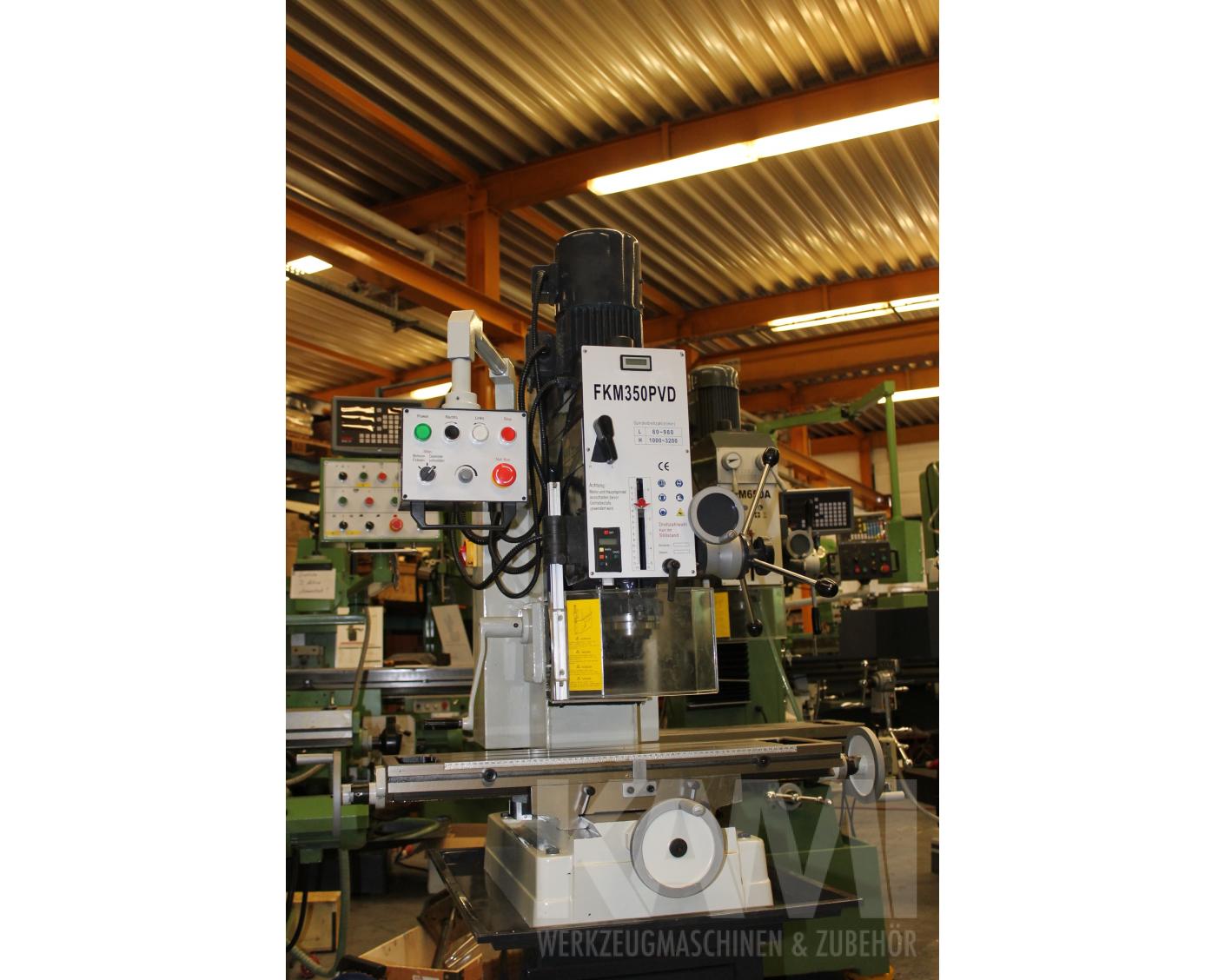

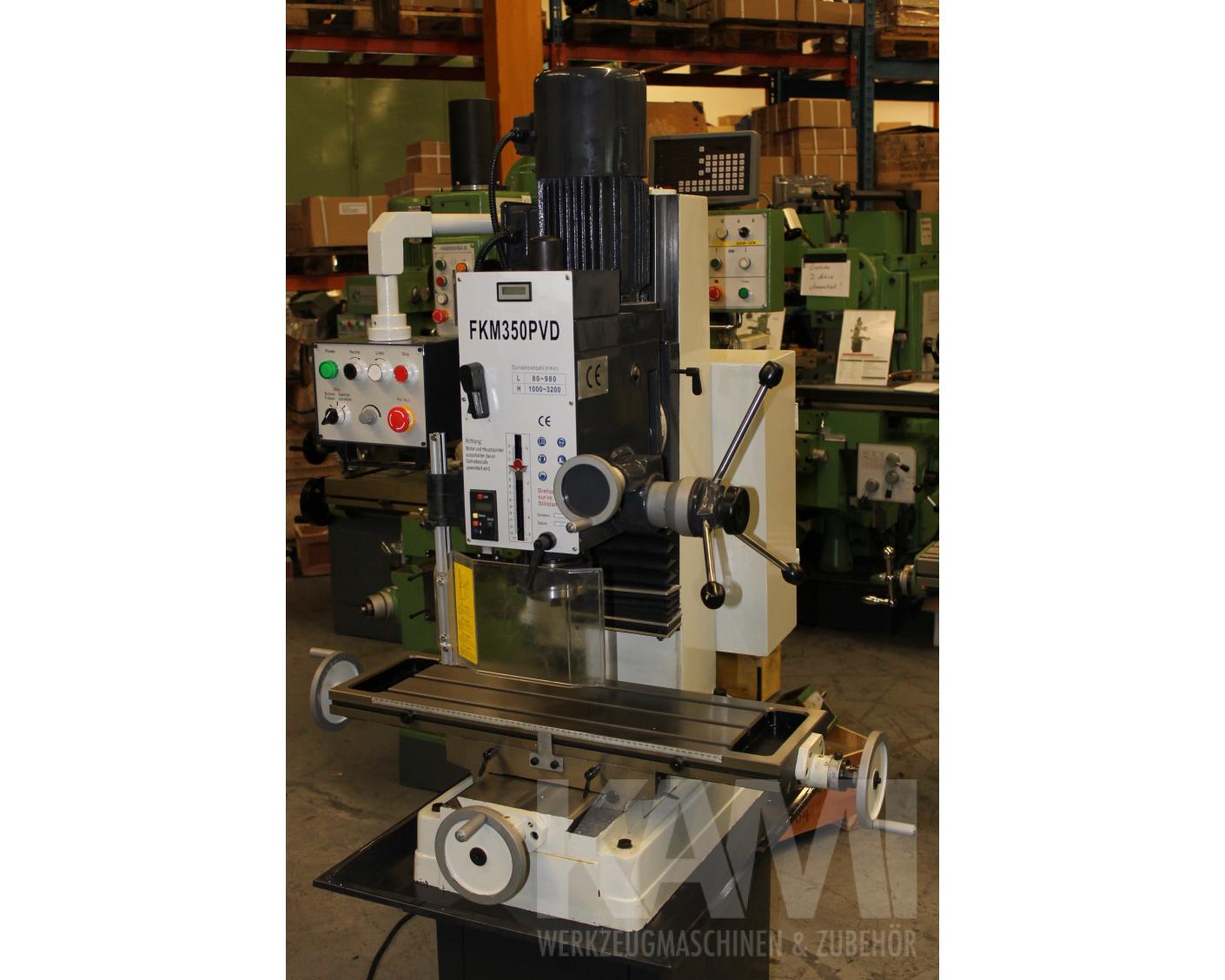

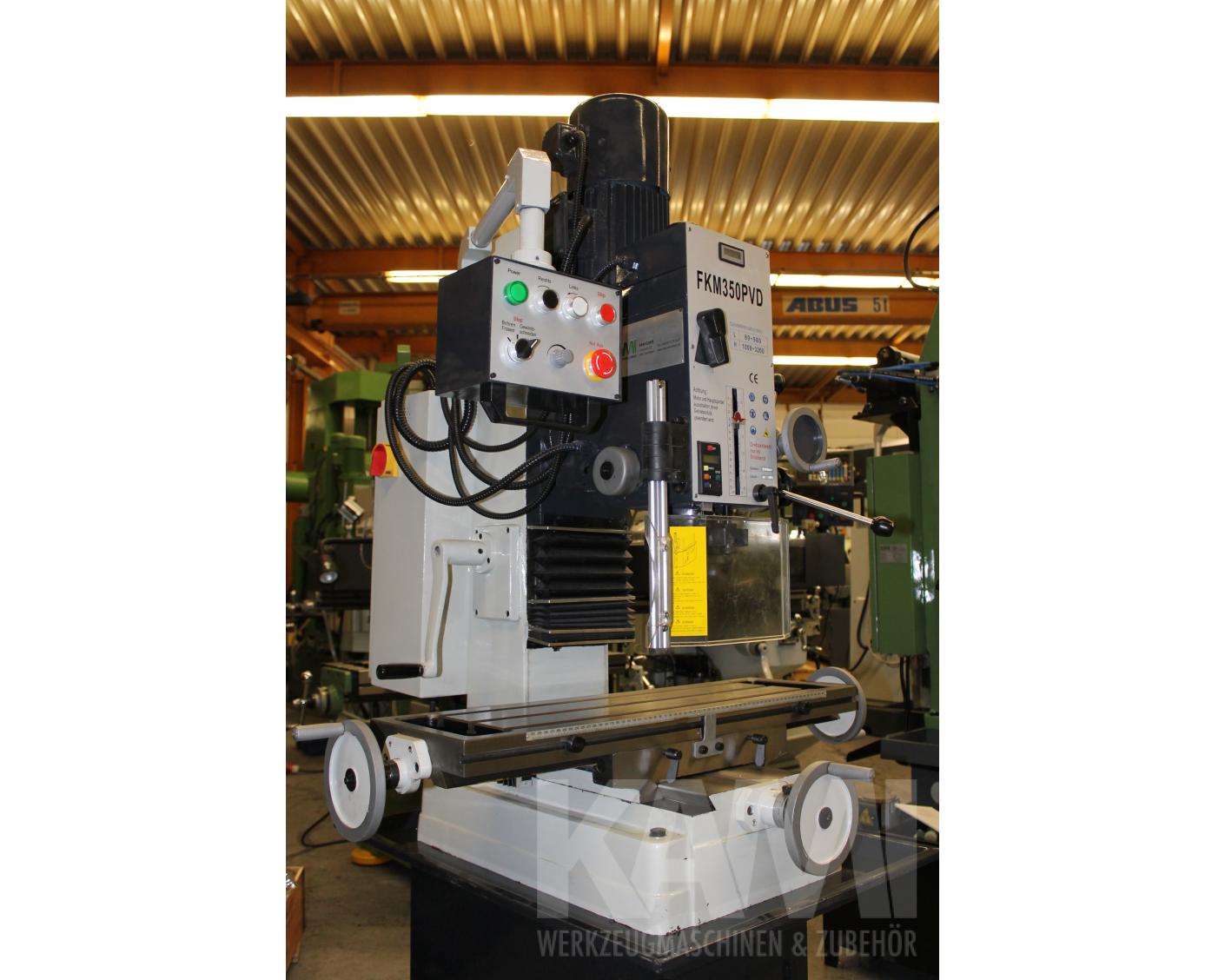

FKM 350 PVD SK30

Bohr- / Fräsmaschine

Bohr-und Fräsmaschine mit stufenlosen Spindelantrieb in 2 Getriebestufen für großen Drehmoment im gesamten Drehzahlbereich. Die Maschine ist für NE Metalle sowie Stahl bestens geeignet. Die Prismenführung in der Z-Achse gewährleistet eine hohe Präsizion auch bei schweren Bohr- und Fräsarbeiten. Eine beachtenswerte Besonderheit ist die ISO 30 Werkzeugaufnahme.

Technische Daten

Tischgrösse	800 x 240 mm
Aufspannfläche	730 x 210 mm
Verfahrweg längs (x)	520 mm
Verfahrweg quer (y)	205 mm
Höhenverstellung Fräskopf	395 mm
Spindeldrehzahl	80 - 3200 U/min stufenlos in 2 Schaltstufen
1. Schaltstufe	80 - 980 /min
2. Schaltstufe	1000 - 3200 U/min
Werkzeugaufnahme	ISO 30 / SK 30
Pinolenhub	130 mm
Bohrleistung in Stahl	40 mm
Fräskopf schwenkbar	+-90°
Ausladung	290 mm
Abstand Spindelnase - Tisch	max 445 mm
T-Nutengröße	14 mm (M12)
Motorleistung	2,2 kW 400 Volt
Gewicht	350,00 kg
Abmessungen	1020 x 860 x 1150 mm

Dokumente

Ausstattung

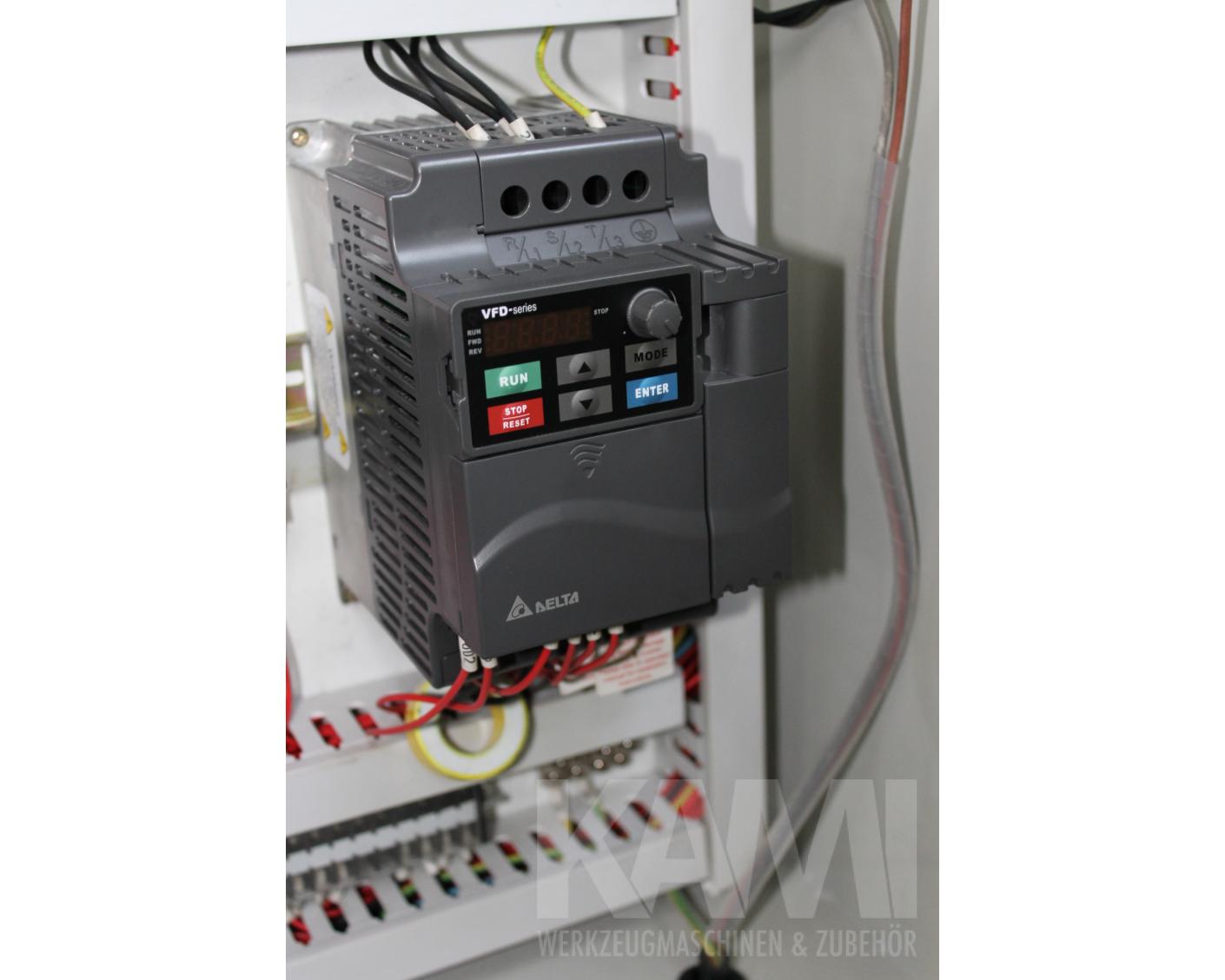

Stufenlos regelbare Drehzahl in 2 Stufen für optimale Kraftübertragung
Digitale Drehzahlanzeige
Kegelrollenlager für Rundlaufgenauigkeit < 0,015 mm
Nachstellbare Führungen durch Keilleisten
Großer, stufenloser Drehzahlbereich von 80 - 3200 U/min mit 2 Getriebestufen
Hohe Laufruhe durch gehärtete und geschliffene Zahnräder im Ölbad laufend Rechts-Linkslauf
Prismenführungen in allen Achsen
Getriebekopf 90° schwenkbar
Späneschutz mit Sicherheitsschaltung
Digitaler Tiefenmesser umschaltbar mm/inch
justierbarer Tiefenanschlag

Lieferumfang (Im Preis enthalten)

Faltenbalgabdeckung für Y + Z-Achse, ISO 30 Bohrfutteraufnahme, Zahnkranzbohrfutter, digitale Tiefenanzeige, Anschlag für 90° Position des Fräskopfes, Handräder Vollmetall, Betriebsleuchte 24V
