Technische Daten
Aufspannfläche | 1220 x 360 mm |
Verfahrweg längs (x) | 650 mm (Automatikbetrieb 600 mm) |
Verfahrweg quer (y) | 360 mm |
Verfahrweg (z) | 400 mm |

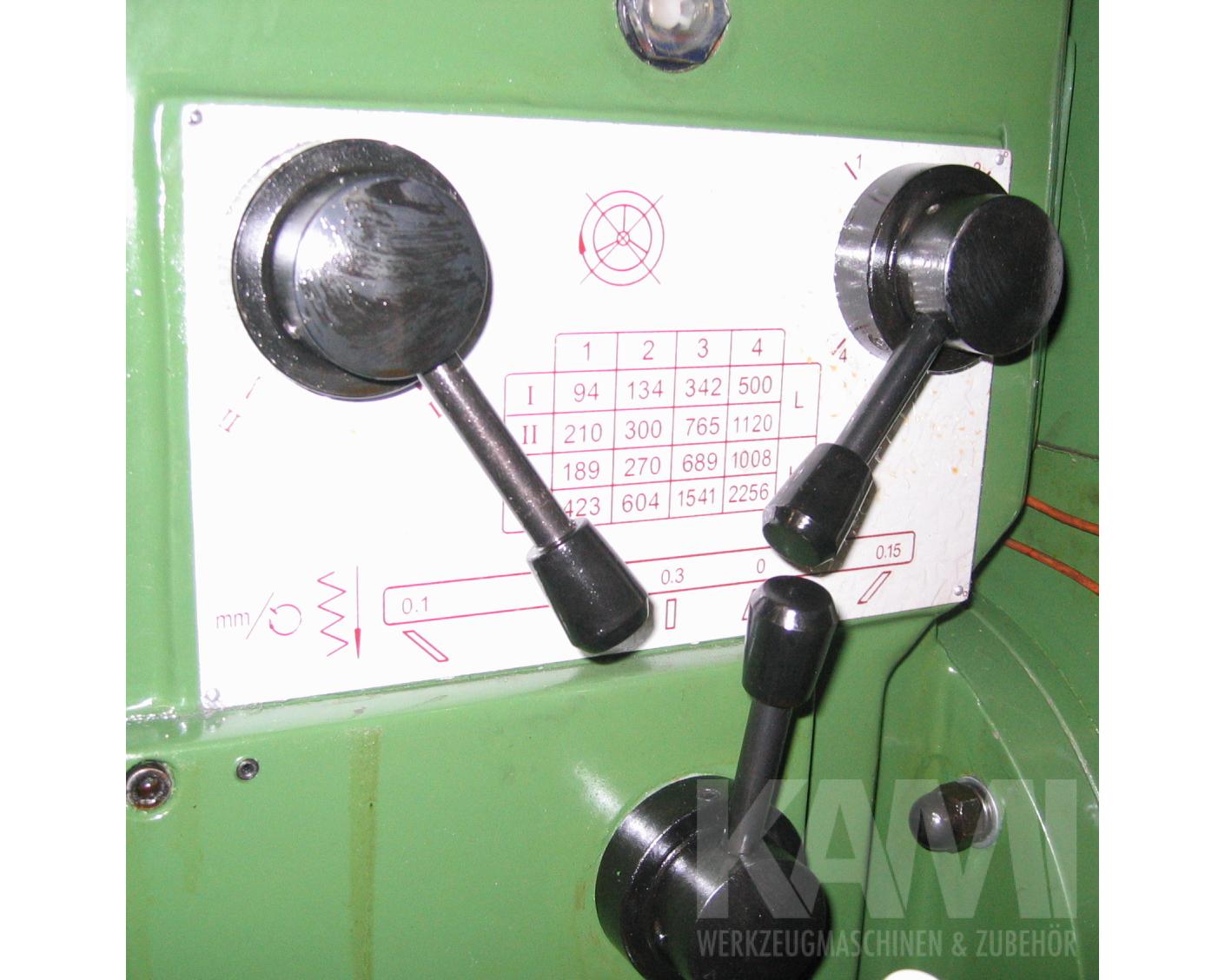

Spindeldrehzahl | 94 - 2256 U/min 16 Stufen |
Werkzeugaufnahme | ISO 40 (SK 40) |
Pinolenhub | 180 mm |
Bohrleistung in Stahl | max. 50 mm |
Bohrvorschübe | 0,1/0,15/0,3 mm/U |
autom. Tischvorschübe | 24-720 mm/min (8 Stufen) |
Abstand Spindelnase - Arbeitstisch | 120-620 mm |
T-Nutengröße | T14 |
Motorleistung | 1,5/2,4 kW 400V |
Gewicht | 1.610,00 kg |
Abmessungen | 1730 x 1730 x 2300 mm |
Dokumente
Ausstattung
- Zahnräder gehärtet und geschliffen
- Gewindeschneideinrichtung
- Automatischer Vorschub X- und Y-Achse
- motorische Z-Achsen Justierung
- Automatischer Bohrpinolenvorschub
- Elektrische Höhenverstellung des Fräskopfes

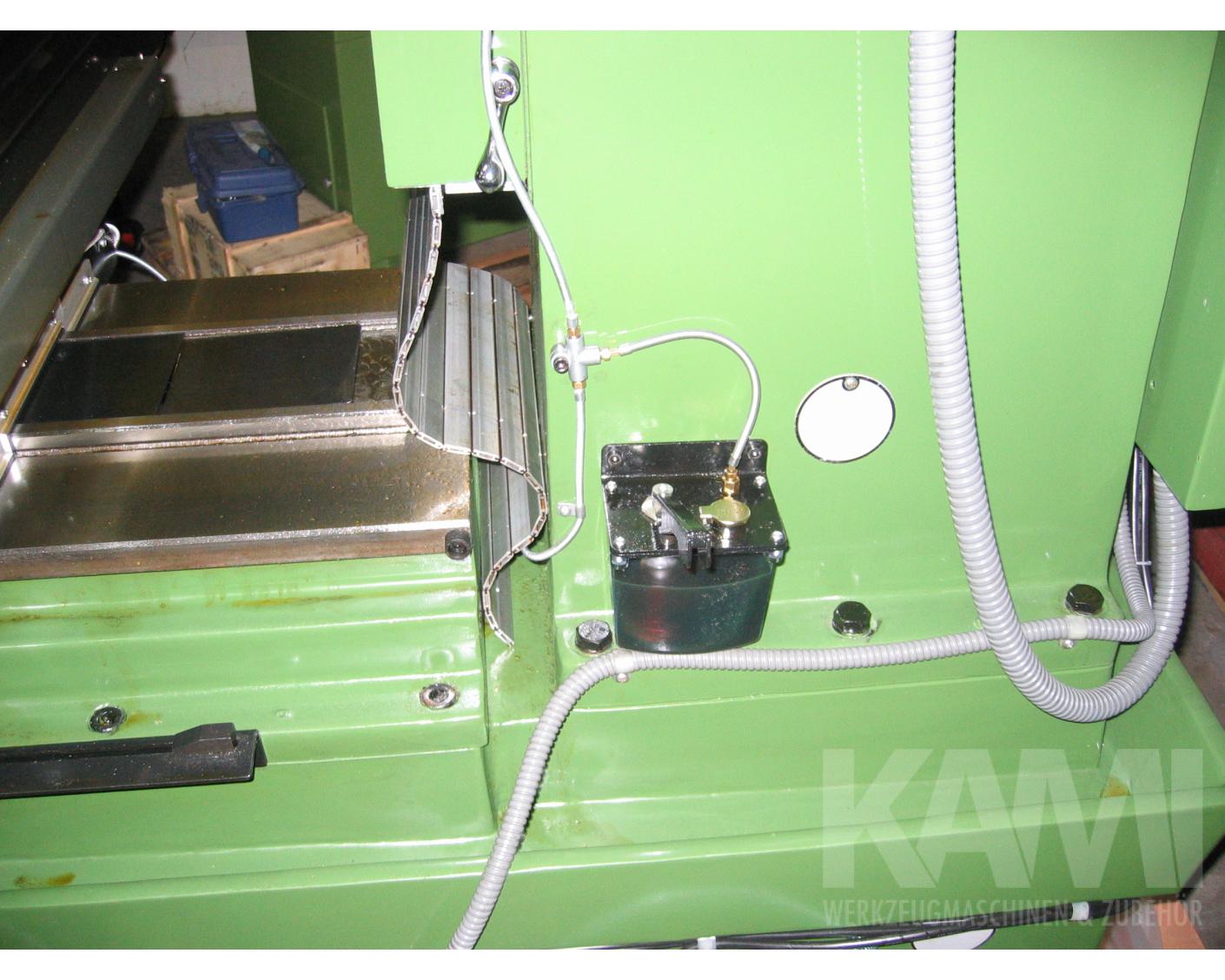

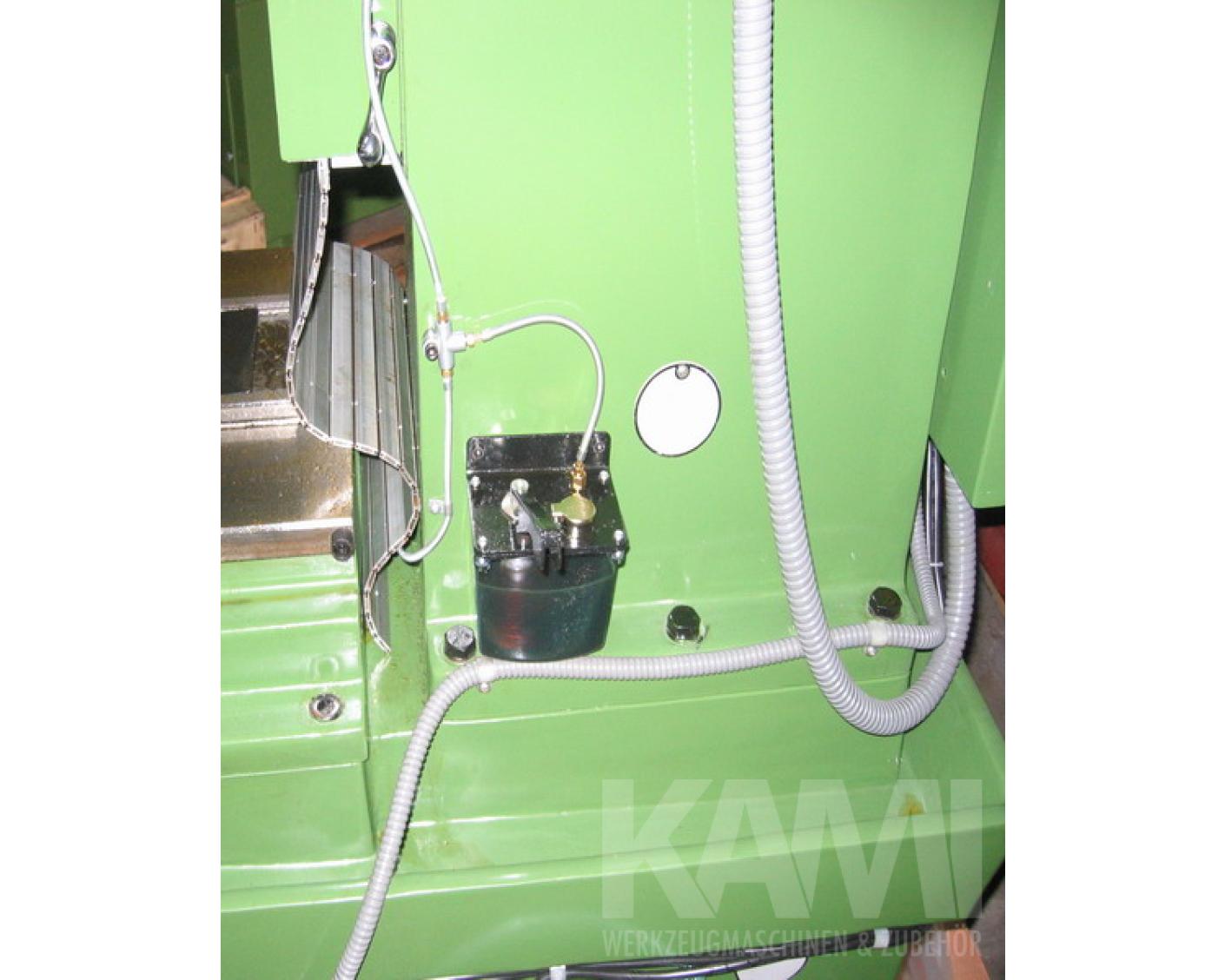

- Zentralschmierung

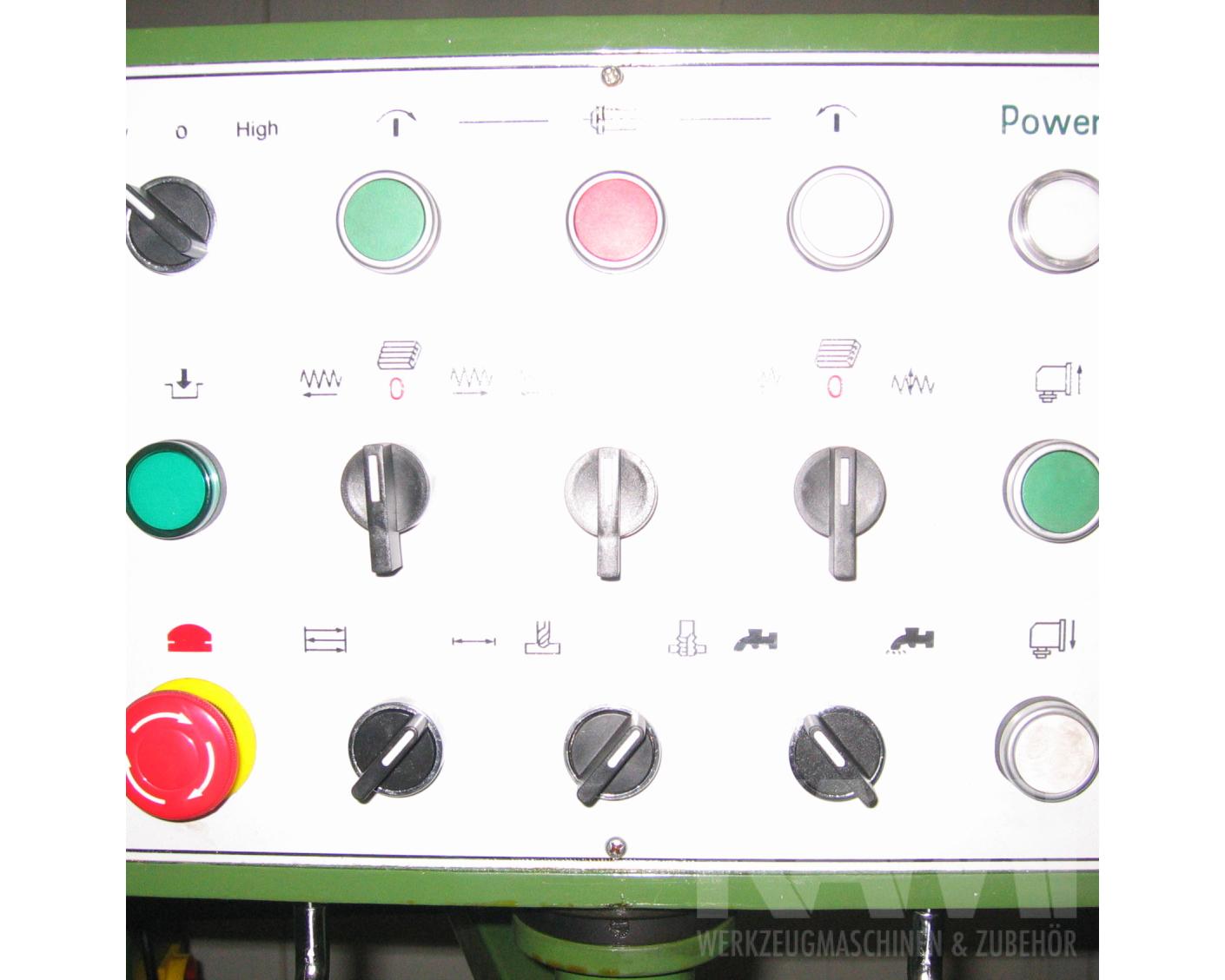

- Grosses Bedienfeld
- Kühlmitteleinrichtung
- 3-Achsen Digitalanzeige
Lieferumfang (Im Preis enthalten)
ISO 40 Spannzangenfutterset, Bohrfutter mit ISO 40 Aufnahmedorn, Kühlmitteleinrichtung
optionales Zubehör
- Universal Bohr- und Ausdrehkopf ISO 40 Preis auf Anfrage
- KAF Dorn ISO40 D-27mm ab 52,00 €
- KAF Dorn ISO40 D-22mm ab 52,00 €
- KAF Dorn ISO40 D-27mm DIN69871 ab 52,00 €
- Reduzierung ISO40 auf B16 ab 24,00 €
- Reduzierung ISO40 auf B18 ab 24,00 €
- Reduzierung SK40 auf MK3 ab 35,00 €
- Reduzierung SK40 auf MK4 DIN69871 Preis auf Anfrage
- Planmesserkopf 45 Grad - 100mm/6 ab 149,00 €
- Planmesserkopf 45 Grad - 50mm/4 Preis auf Anfrage
- Planmesserkopf 45 Grad - 80mm/5 ab 105,00 €
- Planmesserkopf 45 Grad - 63mm/5 ab 98,00 €
- Schaftfräserset TIN beschichtet DIN 844B ab 129,00 €
- Spannwerkzeugsortiment T14 ab 48,50 €
- Vertikal+Horizontal Rundteiltisch HV 160 ab 398,00 €
- Vertikal Horizontal Rundteiltisch HV 200 ab 369,00 €
- Parallelunterlagen L=125mm Preis auf Anfrage
- Magnetplatten Magnetplatten 250x600 Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Messwerkzeug Messuhr 0-25 mm ab 28,50 €
- Messwerkzeug Fühlhebelmessgerät 560-002 ab 34,00 €
- Maschinenfüsse Maschinenfuss D-200 mm Preis auf Anfrage
- ISO 40 Werkzeugablage Kunststoff 7 fach ab 58,50 €
- 1 Satz Ersatzbacken für Schraubstock ELV 150 ab 22,00 €
