Technische Daten
Tischgröße | 1370 x 254 mm |
Aufspannfläche | 1100 x 200 mm |
Verfahrweg längs (x) | 850 mm |
Verfahrweg quer (y) | 400 mm |
Verfahrweg (z) | 420 mm |
Spindeldrehzahl | 65 - 4200 U/min stufenlos über Variator |
Werkzeugaufnahme | Steilkegel 40/ ISO 40 |
Bohrleistung in Stahl | 30 mm |
Pinolenhub | 127 mm |
T-Nutengröße | T14 |
Motorleistung | 2,4 kW 400 Volt |
Gewicht | 1.200,00 kg |
Abmessungen | 1905x1879x2235 mm |
Dokumente
Ausstattung
- stufenlose Drehzahl über Variator für kraftvollen Spindelantrieb

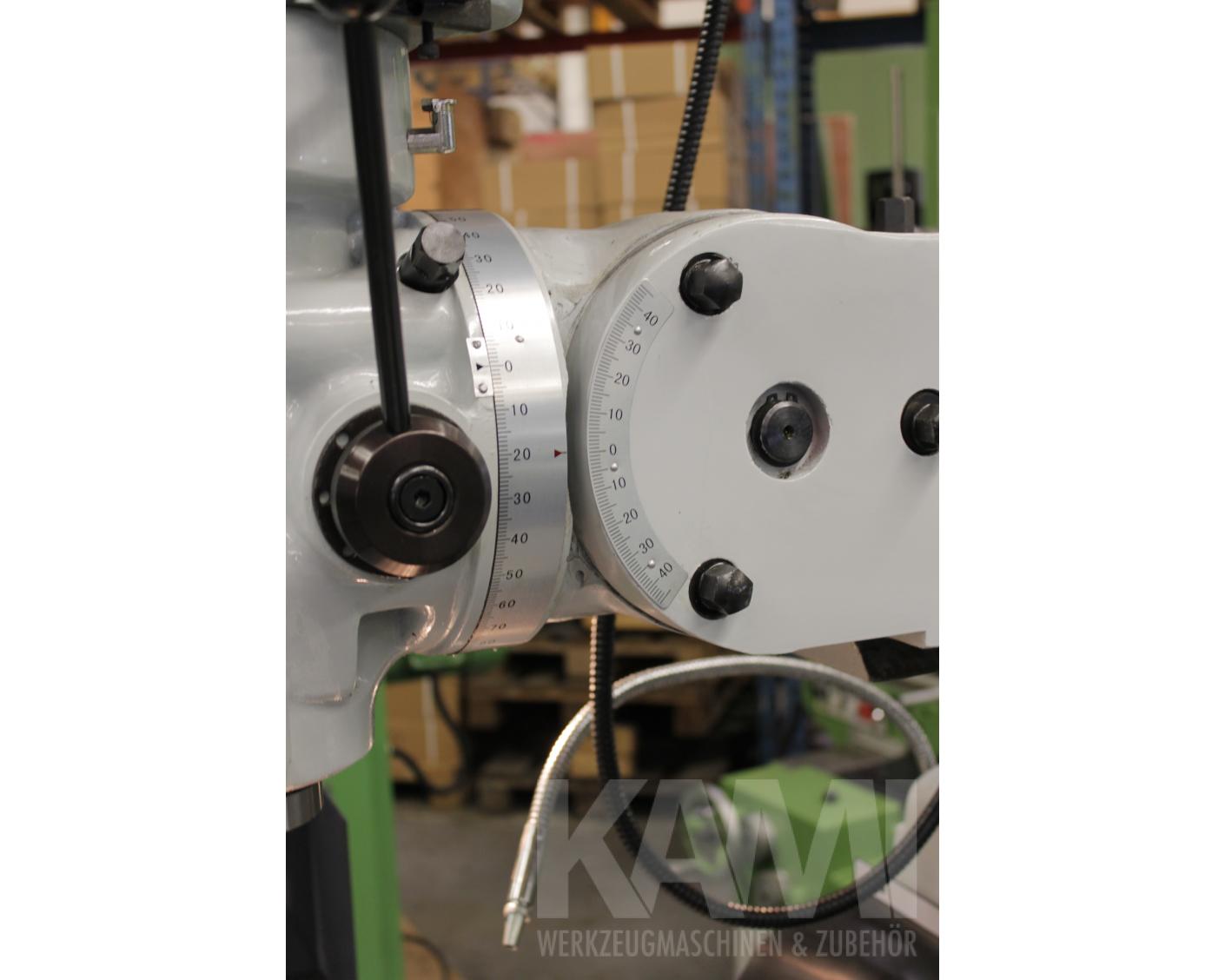

- Fräskopf beidseitig bis 90° schwenkbar
- Fräskopf in der vertikalen Achse um +- 30°
- zuschaltbarer manueller Feinvorschub
- Spindel mit SK 40, radial und axial gelagert
- Führungen über Keilleisten einstellbar
- Links-Rechtslauf

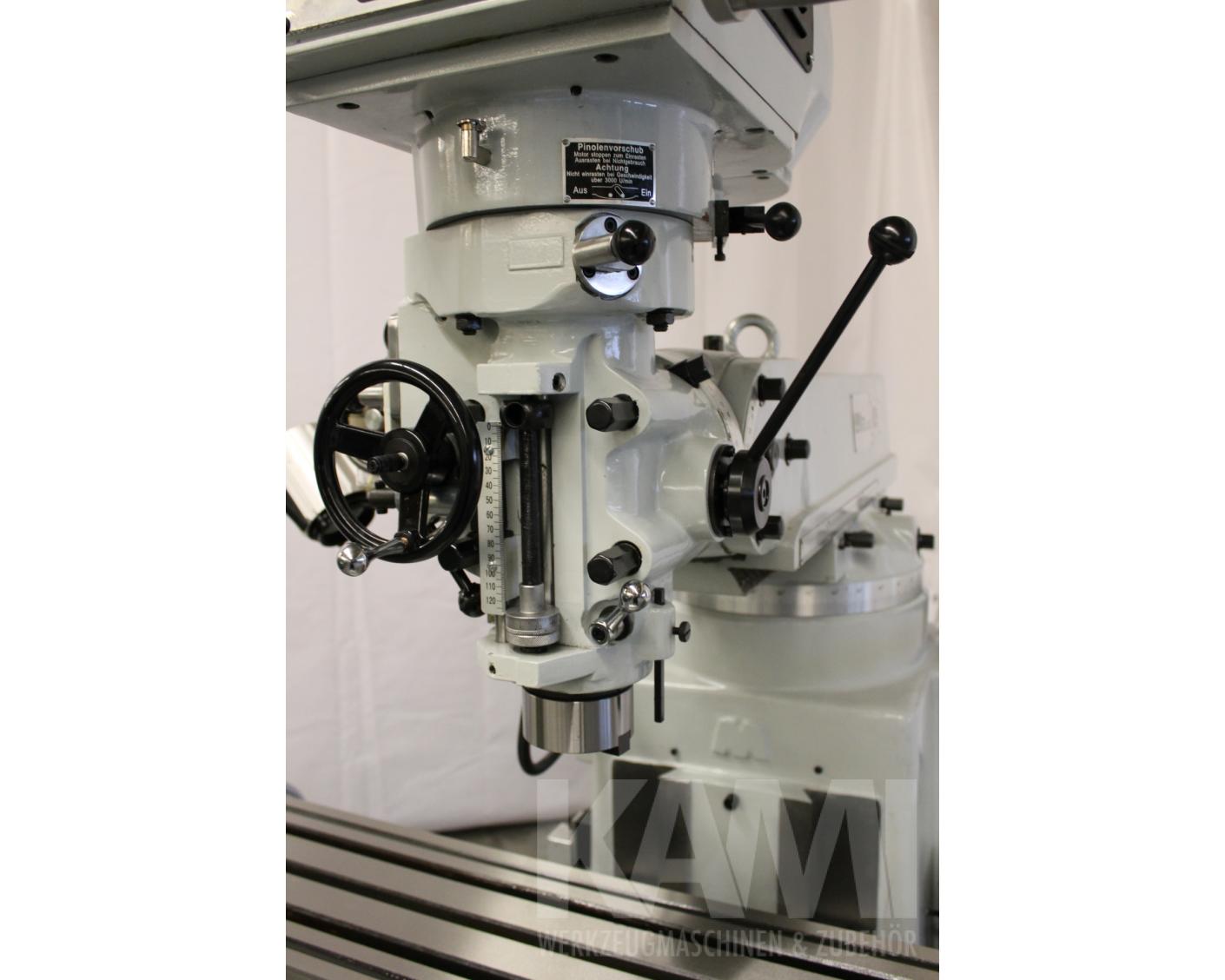

- autom. Pinolenvorschub für Bohren
- Gewindeschneideinrichtung
- Tiefenanschlag mit Mikrometereinstellung
- integrierte Kühlmitteleinrichtung
- stufenlose Drehzahl über Variator
Lieferumfang (Im Preis enthalten)

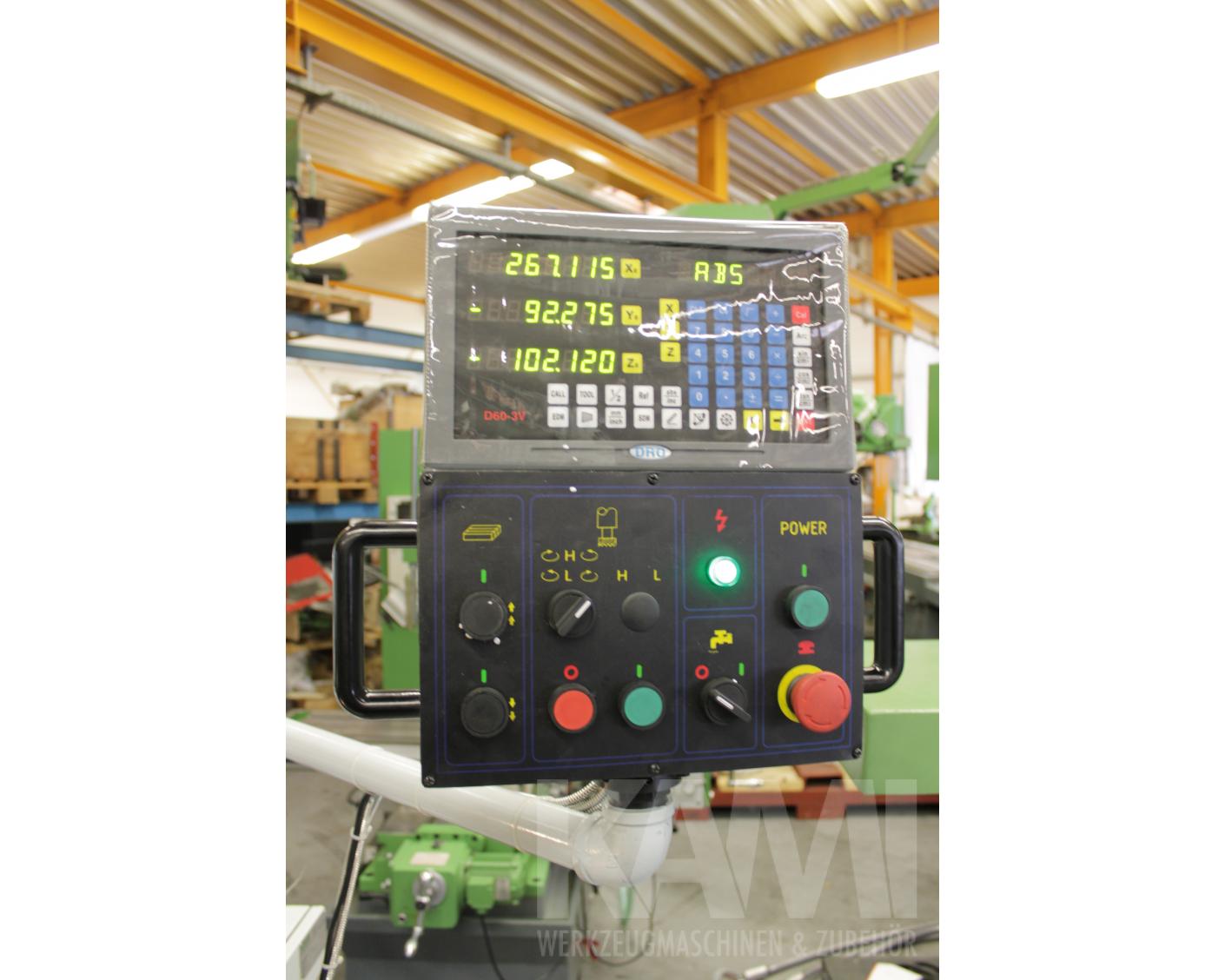

Kugelrollspindeln in X,Y,Z Achse, Kühlmitteleinrichtung, Spänewanne, Halogen Betriebsleuchte, pneumatisches Werkzeuganzuggerät, 3-Achsen digitales Messsystem fertig montiert
optionales Zubehör
- Werkzeuganzuggerät pneumatisch ISO 40 ab 785,00 €
- Universal Bohr- und Ausdrehkopf ISO 40 Preis auf Anfrage
- KAF Dorn ISO40 D-27mm ab 52,00 €
- KAF Dorn ISO40 D-22mm ab 52,00 €
- KAF Dorn ISO40 D-27mm DIN69871 ab 52,00 €
- Reduzierung ISO40 auf B16 ab 24,00 €
- Reduzierung ISO40 auf B18 ab 24,00 €
- Reduzierung SK40 auf MK3 ab 35,00 €
- Reduzierung SK40 auf MK4 DIN69871 Preis auf Anfrage
- Planmesserkopf 45 Grad - 100mm/6 ab 149,00 €
- Planmesserkopf 45 Grad - 50mm/4 Preis auf Anfrage
- Planmesserkopf 45 Grad - 80mm/5 ab 105,00 €
- Planmesserkopf 45 Grad - 63mm/5 ab 98,00 €
- Schaftfräserset TIN beschichtet DIN 844B ab 129,00 €
- Spannwerkzeugsortiment T16 ab 68,50 €
- Vertikal+Horizontal Rundteiltisch HV 160 ab 398,00 €
- Vertikal Horizontal Rundteiltisch HV 200 ab 369,00 €
- Parallelunterlagen L=125mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Messwerkzeug Messuhr 0-25 mm ab 28,50 €
- Messwerkzeug Fühlhebelmessgerät 560-002 ab 34,00 €
- Maschinenfüsse Maschinenfuss D-200 mm Preis auf Anfrage
- ISO 40 Werkzeugablage Kunststoff 7 fach ab 58,50 €
- 1 Satz Ersatzbacken für Schraubstock ELV 150 ab 22,00 €
