Technische Daten
Tischgröße | 800x240 mm |
Verfahrweg längs (x) | 460 mm |
Verfahrweg quer (y) | 230 mm |
Verfahrweg (z) | 320 mm |

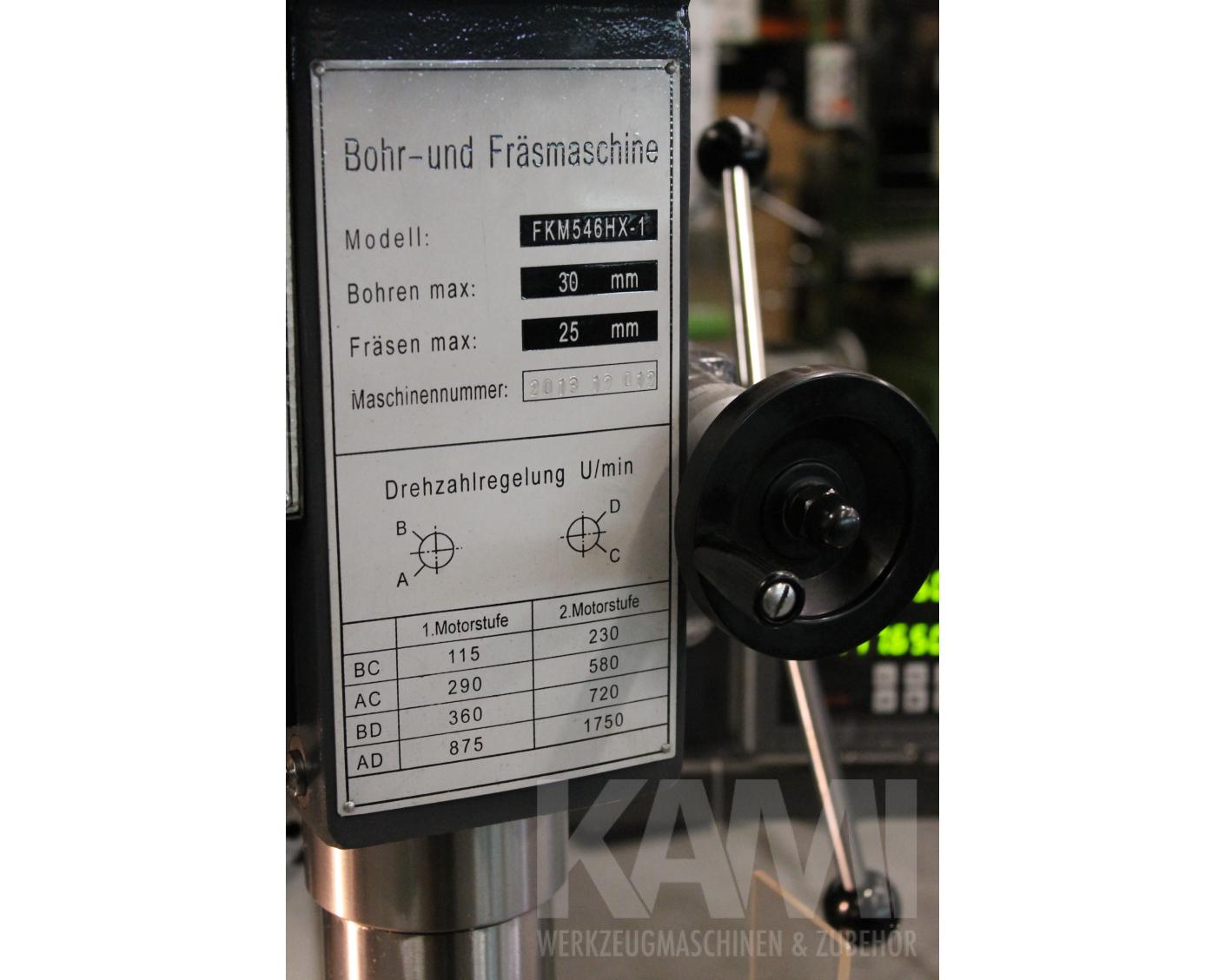

Spindeldrehzahl vertikal | 115-1750 |
Spindeldrehzahl horizontal | 40-1300 U/min |
Werkzeugaufnahme | ISO 40 / DIN 2080 |
Pinolenhub | 120 mm |
Bohrleistung in Stahl | 30 mm |
Bohrleistung in Guss | 40 mm |
Ausladung | 170-640 mm |
T-Nutengröße | 16 mm (T14) |
Motorleistung | 1,5 kW 400 Volt |
Gewicht | 1.120,00 kg |
Abmessungen | 1320 x 1280 x 2200 mm |
Dokumente
Ausstattung
- Zahnradgetriebe für kraftvollen Spindelantrieb ohne Drehmomentsverlust

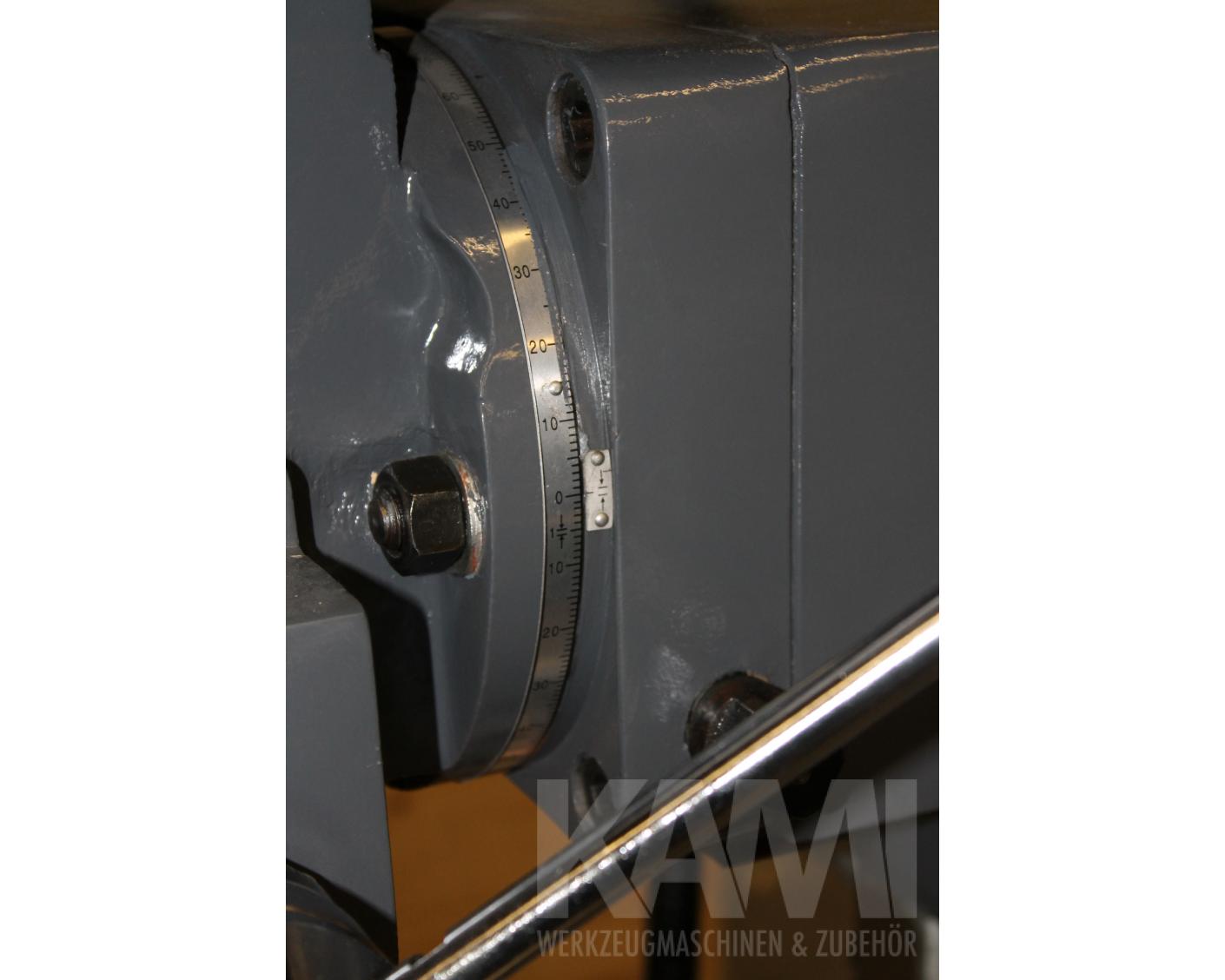

- Fräskopf beidseitig bis in die horizontale Ebene schwenkbar
- zuschaltbarer manueller Feinvorschub
- Spindel mit SK 40 radial und axial gelagert
- Schwalbenschwanzführungen über Keilleisten einstellbar
- Links-Rechtslauf

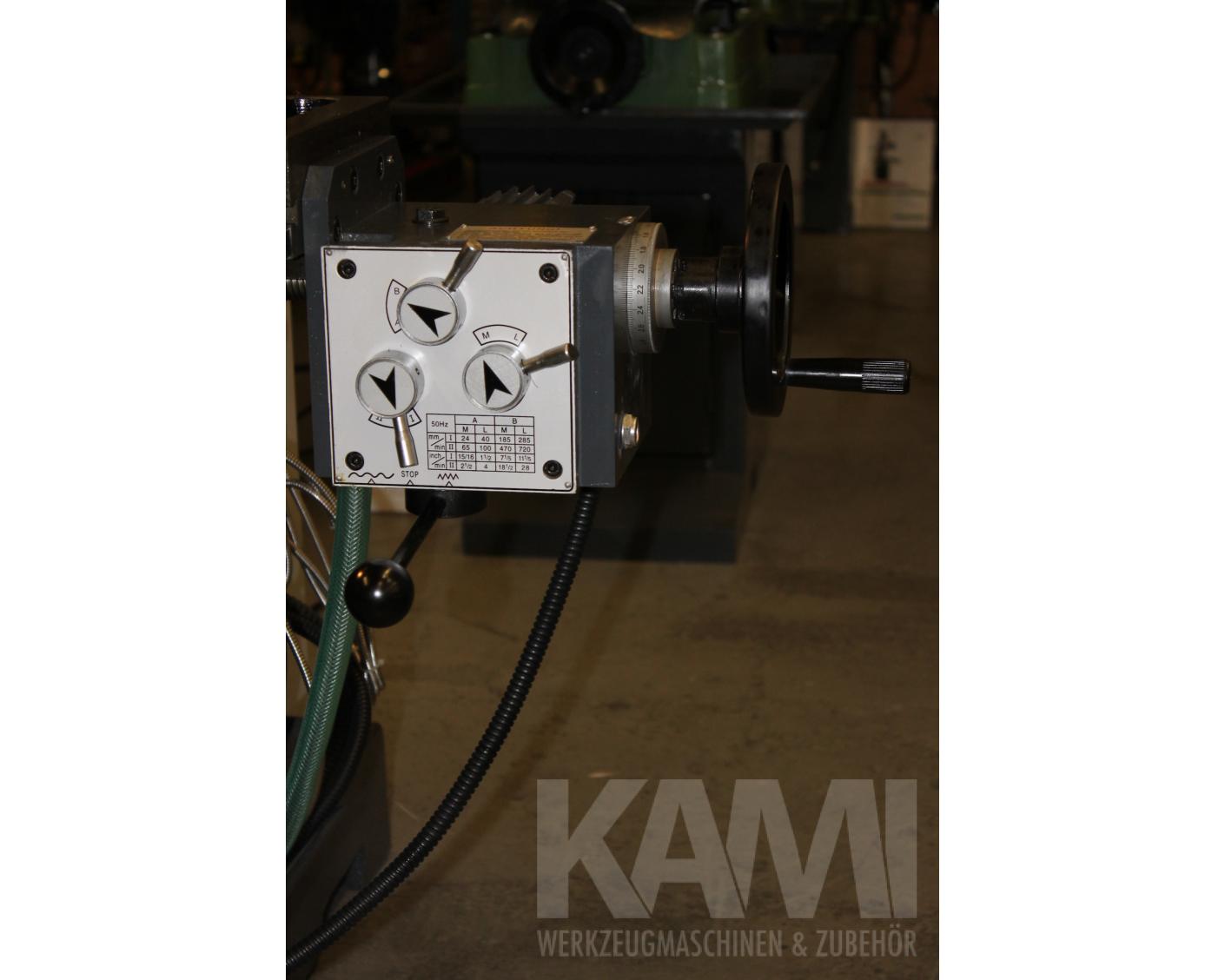

- Getriebevorschub für X-Achse

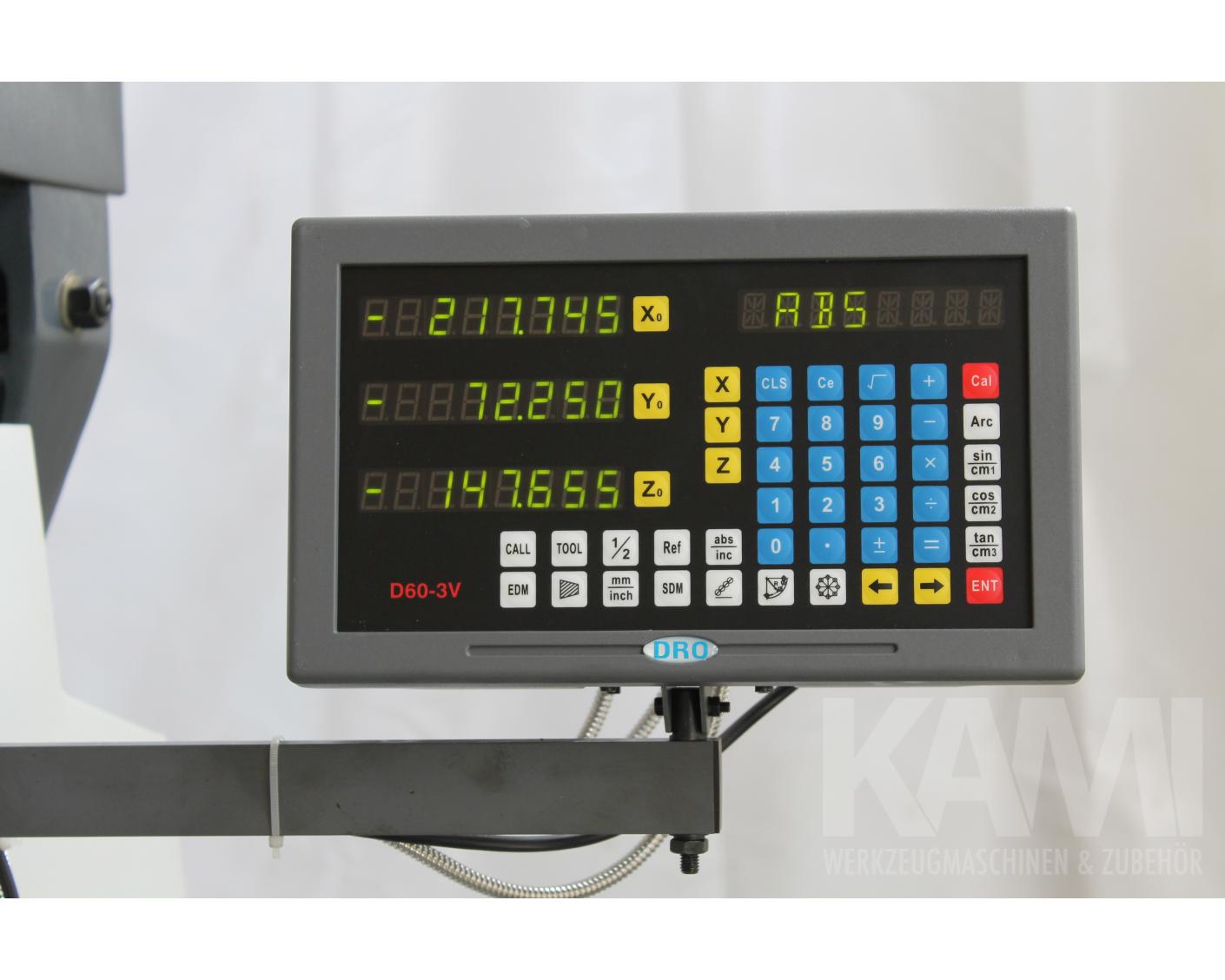

- 3-Achsen-Digitalanzeige
Lieferumfang (Im Preis enthalten)
ISO 40 Spannzangenfutterset mit Zangen, ISO 40 Bohrfutteraufnahme, Zahnkranzbohrfutter 1-13mm, Kühlmitteleinrichtung,3-Achsen digitales Messsystem fertig montiert
optionales Zubehör
- Universal Bohr- und Ausdrehkopf ISO 40 Preis auf Anfrage
- KAF Dorn ISO40 D-27mm ab 52,00 €
- KAF Dorn ISO40 D-22mm ab 52,00 €
- KAF Dorn ISO40 D-27mm DIN69871 ab 52,00 €
- Reduzierung ISO40 auf B16 ab 24,00 €
- Reduzierung ISO40 auf B18 ab 24,00 €
- Reduzierung SK40 auf MK3 ab 35,00 €
- Reduzierung SK40 auf MK4 DIN69871 Preis auf Anfrage
- Planmesserkopf 45 Grad - 50mm/4 Preis auf Anfrage
- Planmesserkopf 45 Grad - 80mm/5 ab 105,00 €
- Planmesserkopf 45 Grad - 63mm/5 ab 98,00 €
- Schaftfräserset TIN beschichtet DIN 844B ab 129,00 €
- Spannwerkzeugsortiment T14 ab 48,50 €
- Vertikal Horizontal Rundteiltisch HV 200 ab 369,00 €
- Parallelunterlagen L=125mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Messwerkzeug Messuhr 0-25 mm ab 28,50 €
- Messwerkzeug Fühlhebelmessgerät 560-002 ab 34,00 €
- Maschinenfüsse Maschinenfuss D-200 mm Preis auf Anfrage
- ISO 40 Werkzeugablage Kunststoff 7 fach ab 58,50 €
- 1 Satz Ersatzbacken für Schraubstock ELV 150 ab 22,00 €
