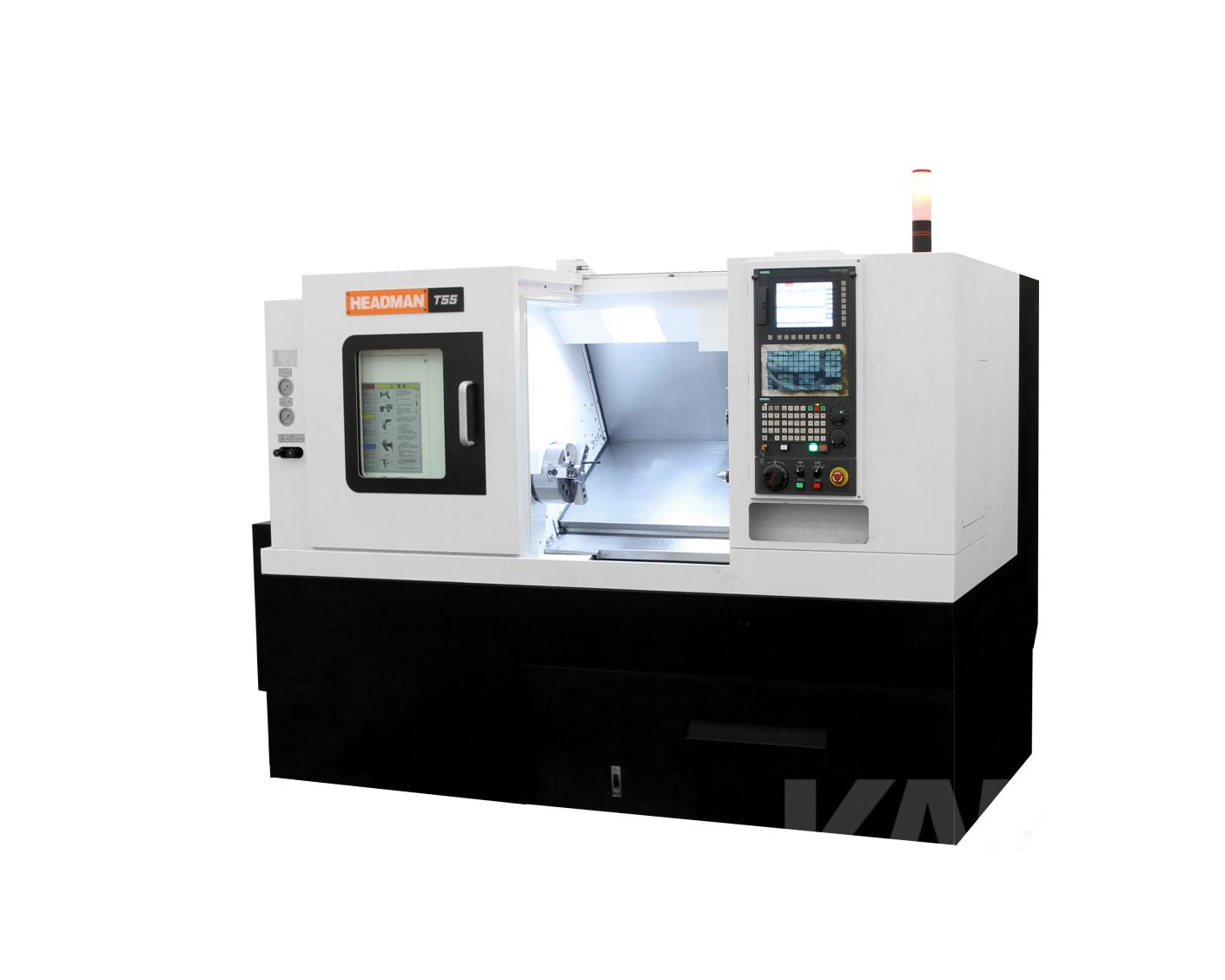

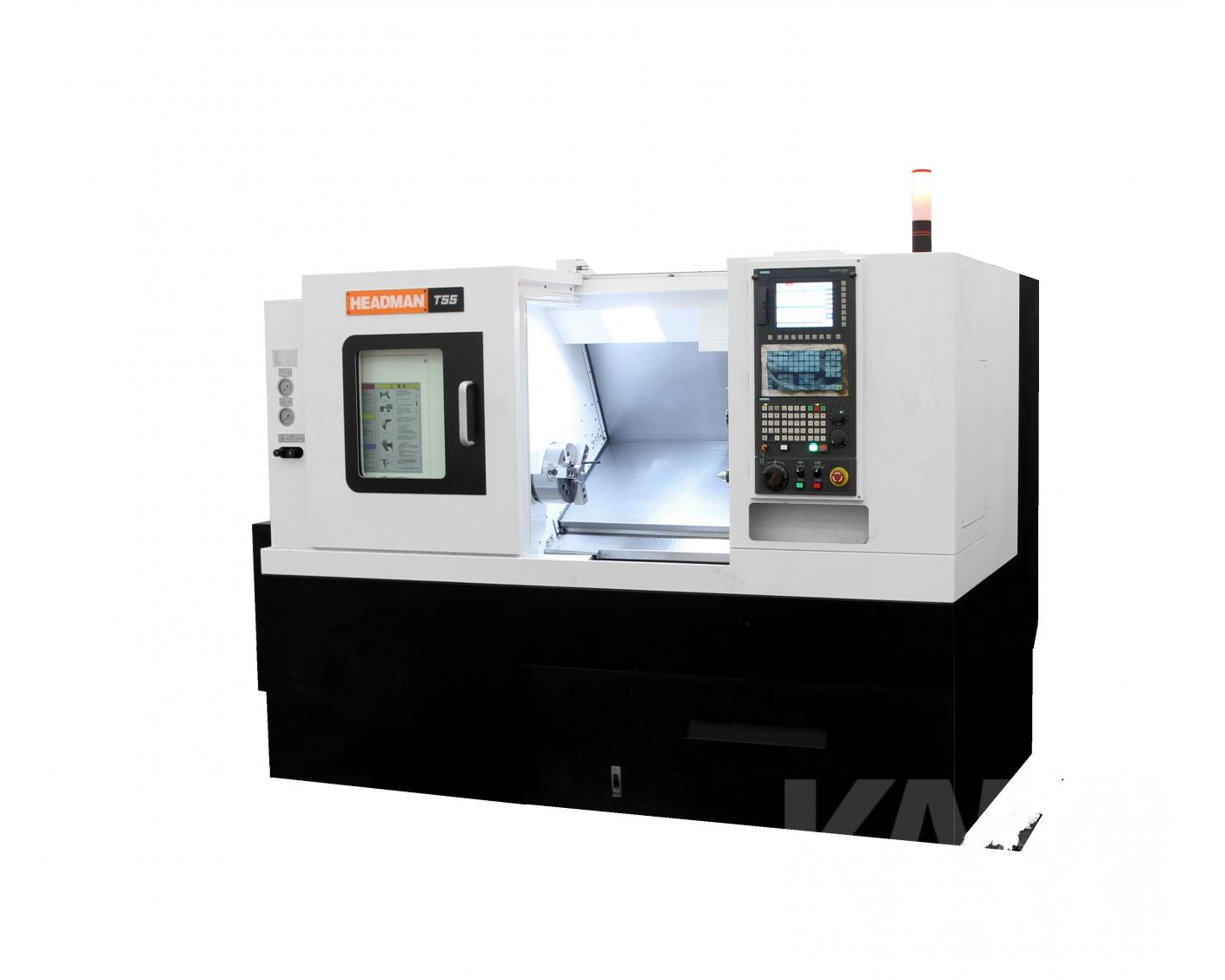

Abbildung ähnlich

CNC Drehmaschine T 55/500

CNC Drehmaschine mit 8 fach Werkzeugwechsler und starkem Servomotor. Die Werkzeugwechselzeit liegt bei 0,15s. Mit einem Spindeldrehmoment von bis zu 240 Nm. 4-fach gelagerte Hauptspindel (2x zweireihiges Zylinderrollenlager und 2x Schrägkugellager) garantieren eine gesicherte Lebensdauer von 80.000 Betriebsstunden.

Highlights

THK Linearführungen
extrem steifes Maschinengestell
schnellste Wechselzeiten für hohe Produktivität
Rundlauf der Hauptspindel 0.003 mm
Positioniergenauigkeit: 0.008 mm
Gewährleistung 2 Jahre bei einschichtigem Betrieb
6-fach gelagerte Hauptspindel
auch mit angetriebenen Werkzeugen lieferbar!

Weitere Informationen & Videos

Technische Daten

Umlaufdurchmesser über Bett	550 mm
Spitzenweite	540 mm
max. Bearbeitungslänge	540
max. Bearbeitunsgdurchmesser	330 mm
Spindeldurchlass	62 mm
Stangenbearbeitung	51 mm
Spindelnase	A2-6
Drehzahlbereich mechanisch	35 - 5000 U/min Motorspindel
Verfahrweg X-Achse	190 mm
Verfahrweg Z-Achse	561 mm
Eilgang Z-Achse	36 m/min
Eilgang X-Achse	30 m/min
Positioniergenauigkeit	0.008 mm
Wiederholgenauigkeit	0.003 mm
Pinolendurchmesser	70 mm
Pinolenweg	90 mm
Pinolenaufnahme	Morse Konus 4
Motorleistung dauerhaft	11 kW
Motorleistung kurzzeitig (30 min)	15 kW
Gewicht	3.800,00 kg
Abmessungen	2805 x 1780 x 1775 mm

Dokumente

Ausstattung

Lieferumfang (Im Preis enthalten)

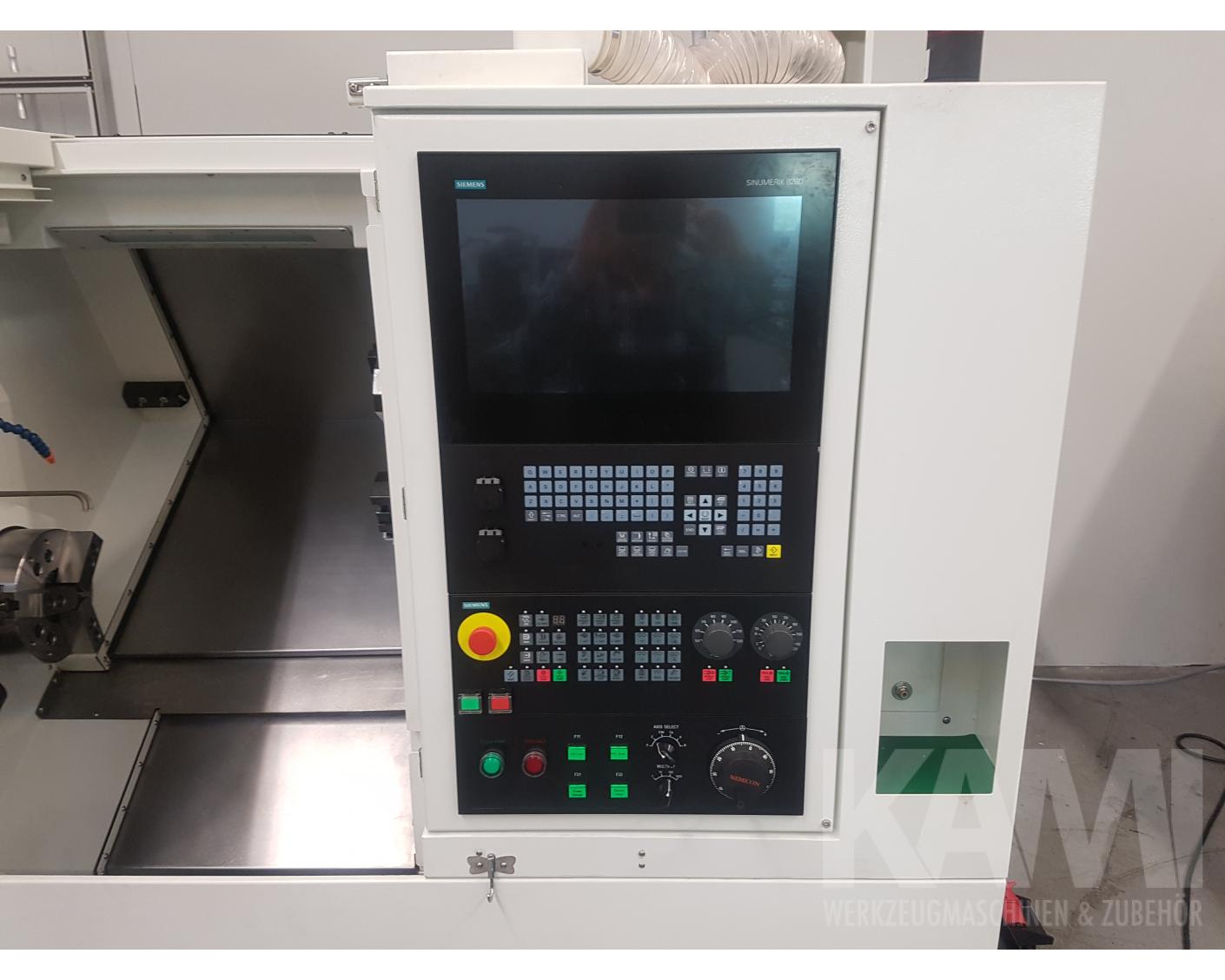

Kühlmitteleinrichtung, 8-fach Werkzeugwechsler, 200 mm hydr. Spannfutter, Linearführungen und Kugelrollspindel der Firma THK/Japan, Steuerung Siemens 828D Optional bestellbar: 12-fach Werkzeugwechsler, Programmierbarer Reitstock, Späneförderer, Werkstückvermessung, automatische Werkzeuglängen Korrektur, Stangenlader, Ausblasfunktion für Werkzeugwechsler und Drehfutter, Kühlung durch Spindel, Hochdruck Kühlung, Ölabscheider, Werkstückziehvorrichtung, Hohlspannfutter 250 mm,
