Abbildung ähnlich

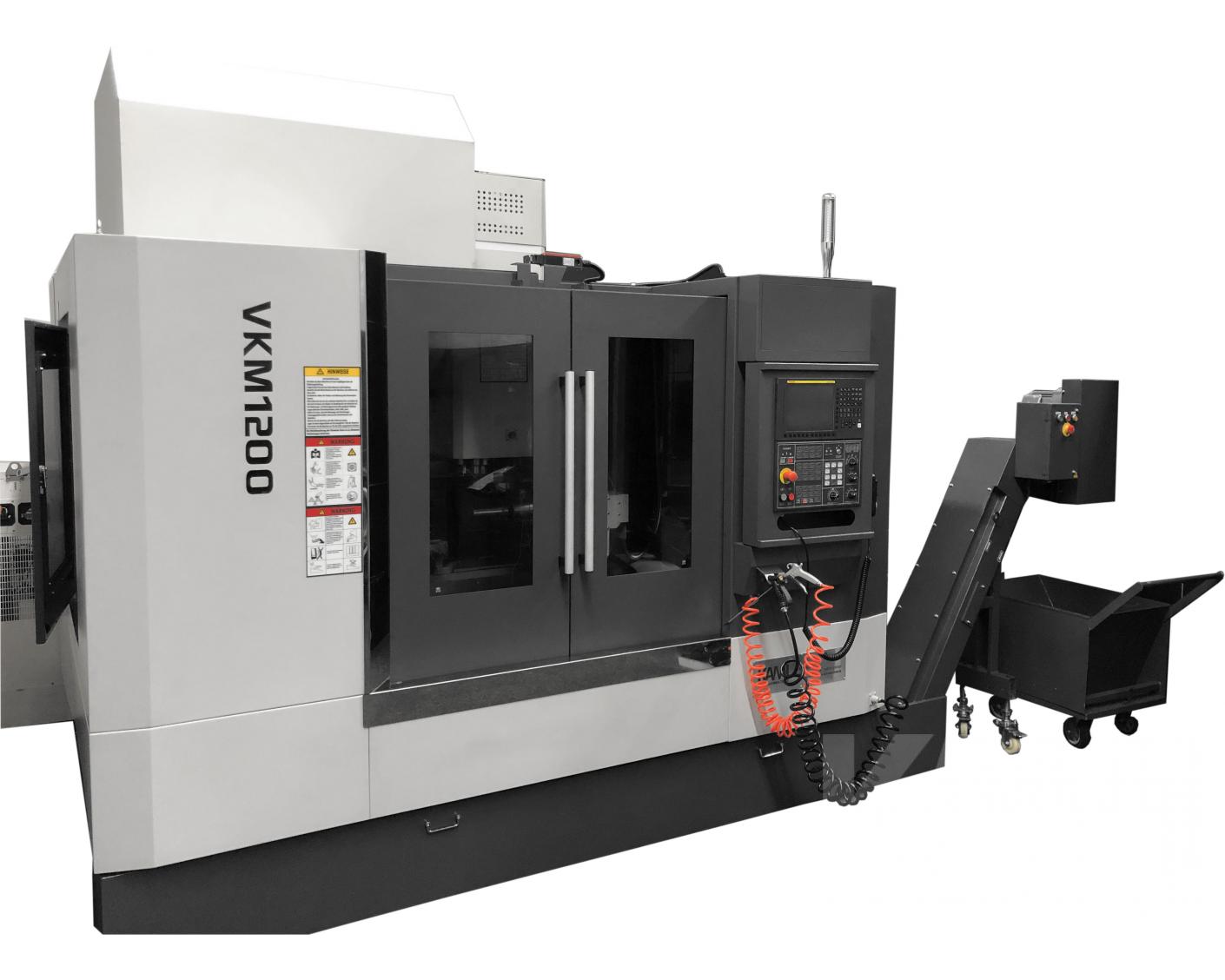

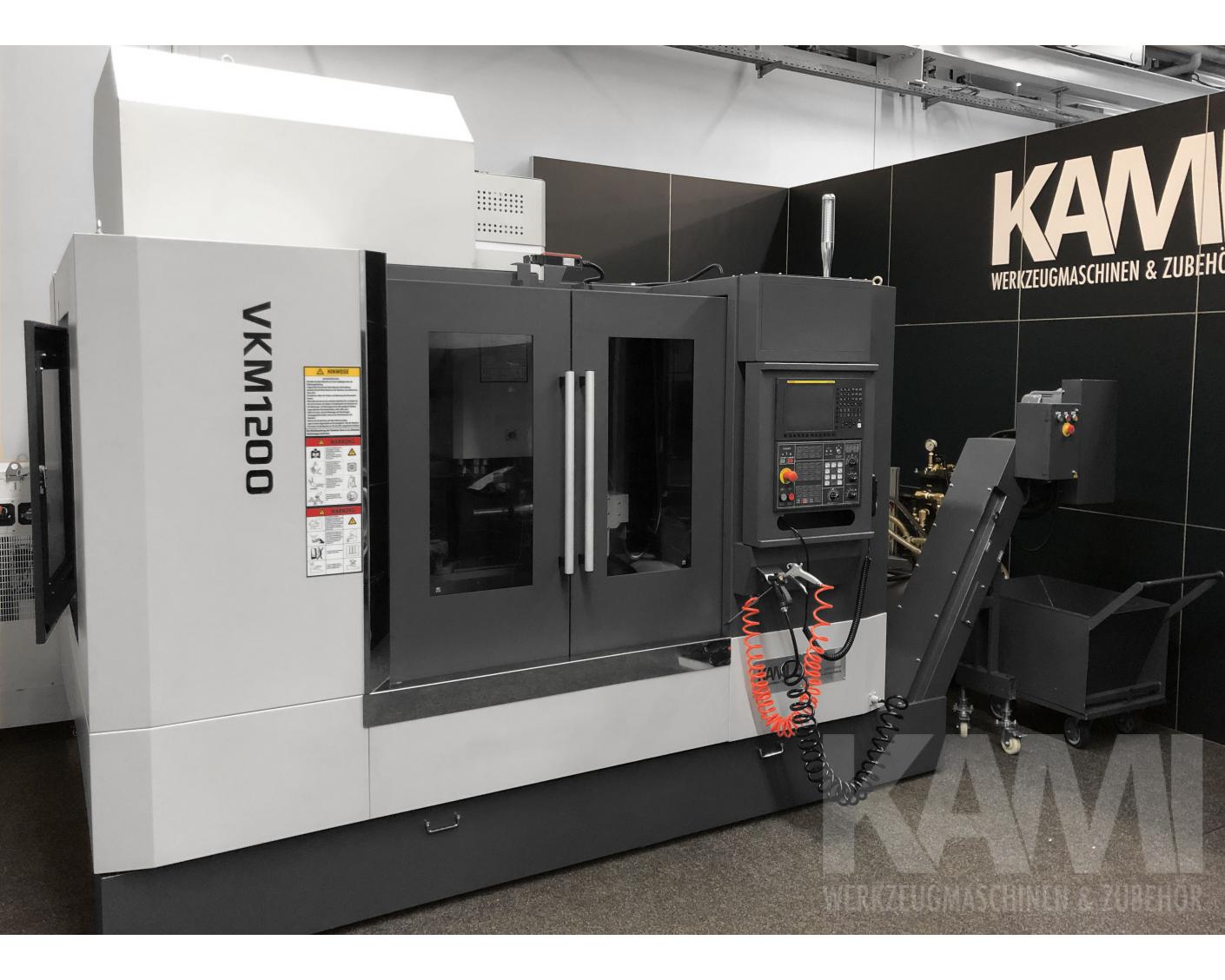

VKM 1200B

CNC BAZ

Hochwertiges FANUC 0i MF(1) gesteuertes Bearbeitungszentrum mit ZF-Getriebe welches im Zusammenspiel mit dem verstärktem 11/15 kW Fanuc Hauptmotor 300 Nm an der Frässpindel gewährleistet und schnellem 24-fach Doppelarmgreifer - Werkzeugwechsler. Deutsche Linearführungen (INA) für höchste Präzision und Belastungen. Hochwertiger NC-Teilapparat als 4. Achse. Eine zusätzliche Spülpistole und die Hochdruck-Kühlmittelanlage (Kühlung durch Spindel) mit 20 Bar , sowie ein Scharnierband-Späneförderer runden das Maschinenpaket ab.

Highlights

ZF Getriebe
verstärkter Fanuc Hauptantrieb mit 11/15 kW
300 Nm an der Frässpindel
24- fach Doppelarm-Werkzeugwechsler
INA deutsche Linearführungen
4. Achse
20 Bar Kühlung durch die Spindel
24 Monate Garantie bei einschichtigem Betrieb

Technische Daten

Tischgröße	1200 x 600 mm
Spindeldrehzahl	0 - 8000 U/min
Positioniergenauigkeit	0.01 mm
Wiederholgenauigkeit	0.005 mm
Kugelrollspindeln	40/12 mm
Verfahrweg längs (x)	1000 mm
Verfahrweg quer (y)	620 mm
Verfahrweg (z)	630 mm
Werkzeugaufnahme	SK 40
max. Werkzeuglänge	300 mm
max. Werkzeuggewicht	7 Kg
Werkzeugwechselzeit	2.5 Sek
T-Nutengröße	5x18x125 mm
max. Werkstückgewicht	800 Kg
Ausladung	676 mm
max. Vorschübe X/Y/Z	12000 mm/min
Eilgang X/Y/Z	36/36/32 m/min
Antriebsleistung	11/15 kW
Gewicht	6.800,00 kg
Abmessungen	3300x2450x2850 mm

Dokumente

Ausstattung

INA Linearführungen
Elektronisches Handrad

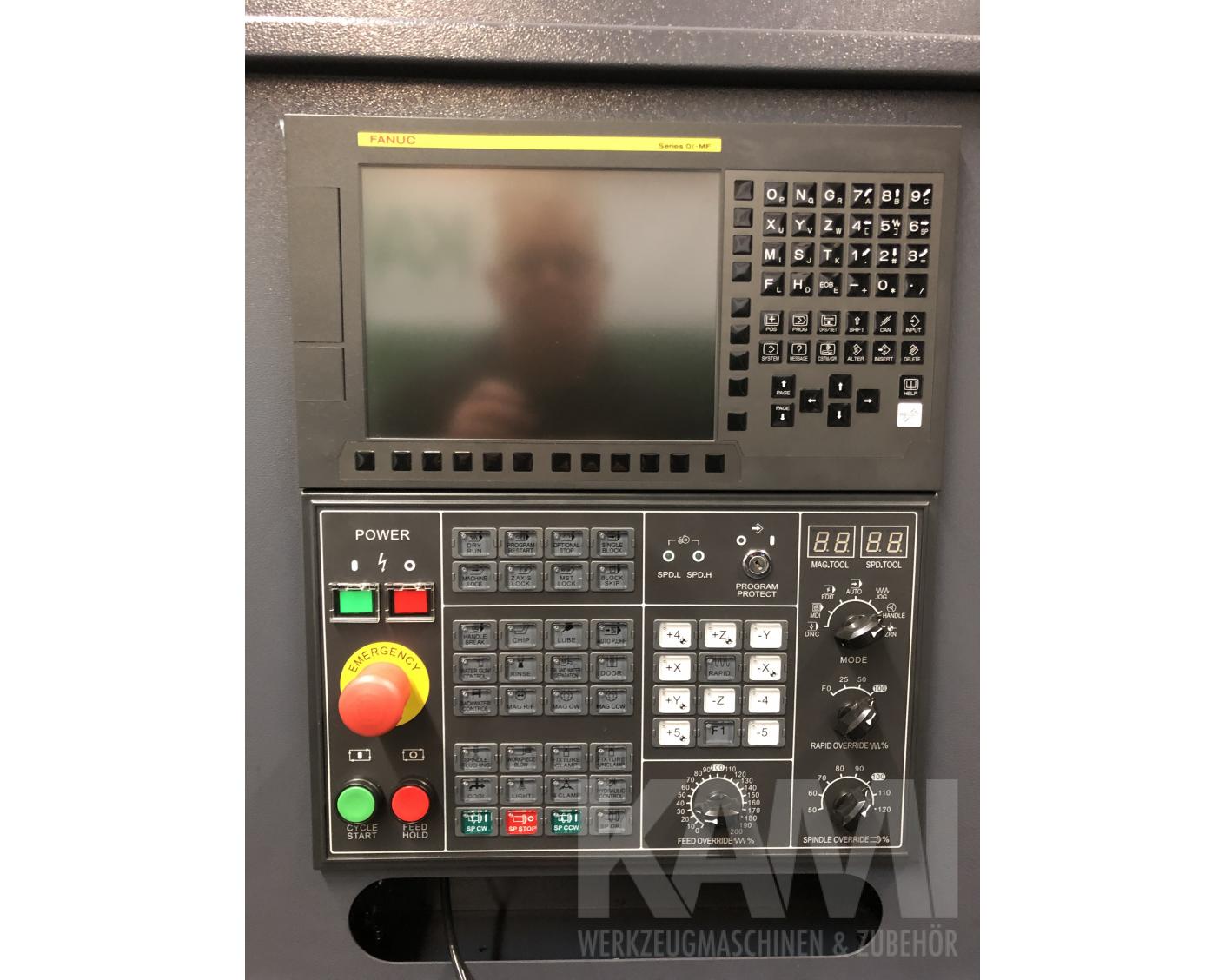

FANUC Oi MF(1)

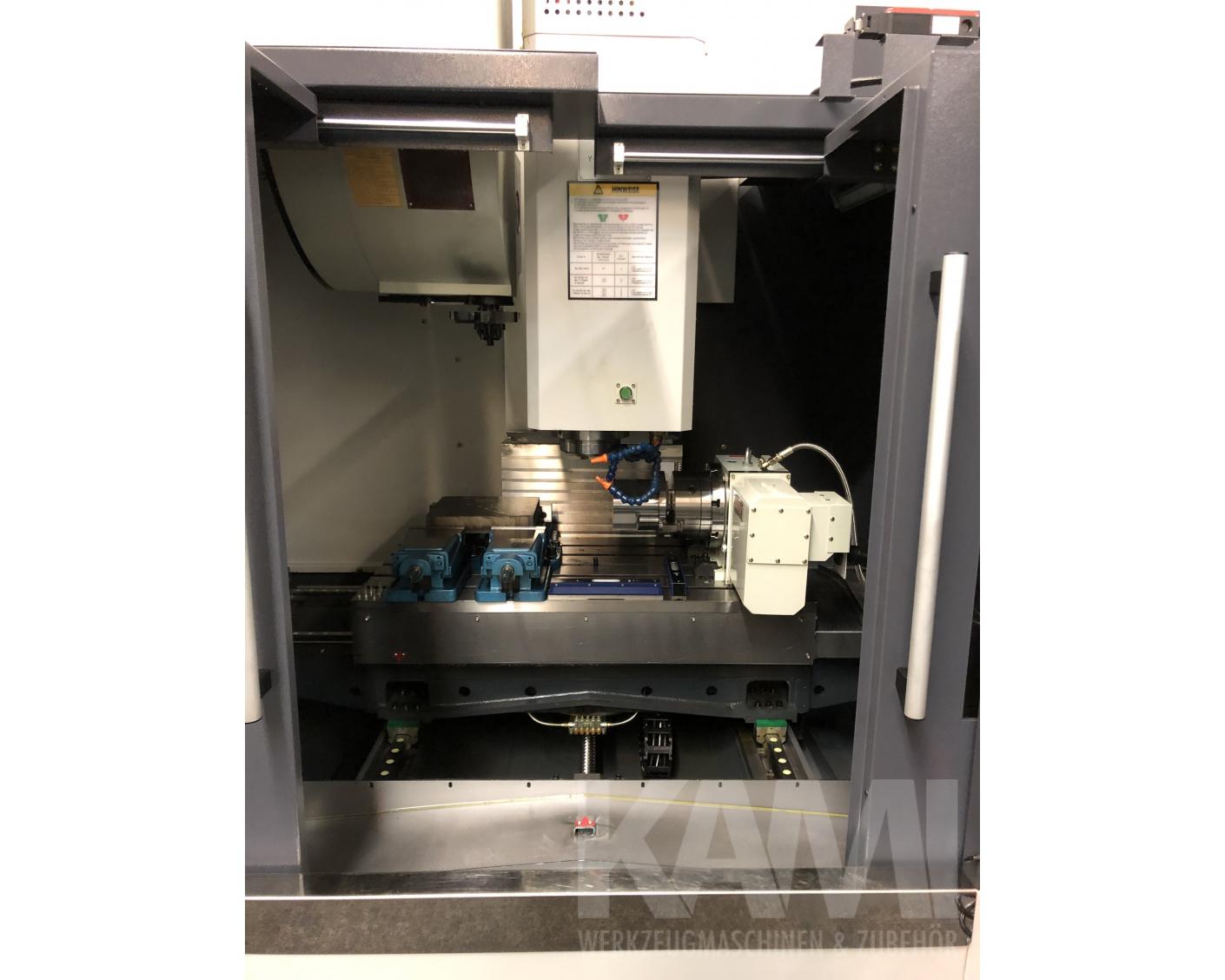

4. Achse Nc Rundteiltisch
24-fach Doppelarmgreifer Werkzeugwechsler
20 bar Kühlung durch die Spindel
ZF-Getriebe
verstärkter Fanuc Spindelmotor 11/15 kW
Scharnierband Späneförderer
Spülpistole
Luftpistole
Spänewanne

Lieferumfang (Im Preis enthalten)

Elektronisches Handrad,FANUC Oi MF(1), 4. Achse Nc Rundteiltisch, 24-fach Doppelarmgreifer Werkzeugwechsler, 20 bar Kühlung durch die Spindel, ZF-Getriebe, verstärkter Spindelmotor, Späneförderer, Spänewanne
